Zubehör Hygienic Linie
Füße
FÜßE
Verstellbare Füße, einfaches und ansprechendes Design, zer-tifiziert und zugelassen für die Anwendung in der Lebensmit-tel-, Milch- und Pharmaindustrie und allen Bereichen in de-nen die Vorschriften für Hygiene absolut eingehalten werden müssen. Garantierte hermetische Abdichtung aller bewegli-chen Teile, der Gewindering deckt den Gewindestift komplett ab. Die Bodenplatte liegt perfekt an und garantiert Stabilität und Vibrationsfestigkeit dank der Gummieinlage NBR. Material: Edelstahl EN 1.4301 (TYPE 304L) poliert.
Die Füße sind in der Lage Bodenunebenheiten bis zu 10° au-szugleichen.
Füße Sanitary
• FÜßE PSDXH65200
Zertifizierung entsprechend Standard 3A (für Gehäuse: “88-00”) und EHEDG (Typ EL – Klasse 1).
Lieferbar mit Markenzeichen EHEDG, logo 3A, Anweisungen zu Montage und Säuberung, Zertifizierung 3A und Zulas-sung EHEDG.
Der Fuß ist höhenverstellbar: von min. 140 mm bis max. 206 mm.
• FÜßE PSDH60200
Zertifizierung USDA
Der Fuß ist höhenverstellbar: von min. 135 mm bis max. 205 mm.

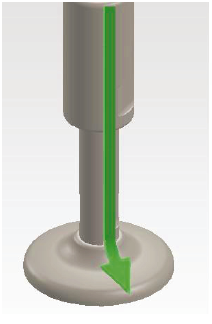

Füsse Hygenic
• FÜßE SANITARY
Glatte Oberfläche, ohne Gewinde, scharfe Kanten und Zwischenräume in denen sich Schmutz oder Flüssigkeiten ablagern könnten.
Abdichtung an allen bewegli-chen Teilen.

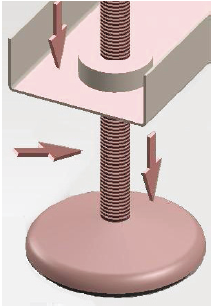

Herkömmliche Füße
• HERKÖMMLICHE FÜßE
Gewinde nicht abgedichtet, Sch-nittflächen, Kanten und Ober-flächen nicht flüssigkeitsabwei-send.
Pressacavi

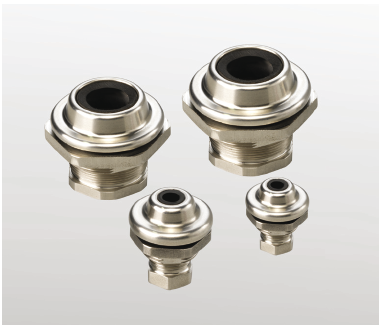

KABELPRESSEN UND VERSCHLÜSSE
Die Kabelpressen Serie PH und die Verschlüsse Serie TP entsprechen den Vorschriften für die Lebensmittel-, Milch- und Pharmaindustrie sowie allen zwingenden Vorgaben der Richtlinie für Maschinen 2006/42/EC DIN EN 1672-2-2005, Dokumente EHEDG 8 E 13, hinsichtlich Hygiene und Gesundheitsschutz. Design und technische Lösungen verleihen diesen Komponenten optimale Eigenschaften: geneigte Oberflächen um 25% zur Vermeidung von Schmutzablagerungen, glatte Kanten, keine Gewin-de, Überstände, Zwischenräume in Kontakt mit der äußeren Umgebung, manipulationssicher da sie nicht von außen her geöffnet werden können, komplett mit OR-Ring, Standardabdichtung an Kabel und Ring.
Material: Edelstahl EN 1.4301 (TYPE 304L) poliert, Abdichtung EPDM geei-gnet für Bereiche für die die Kabelpresse vorgesehen ist. Auf Anfrage können Abdichtungen aus anderen Materialien vorgenommen werden.
• Schutzgrad IP68 entsprechend EN 60 529 und IP69K entsprechend DIN 40 050-T9.
• Temperaturbereich: -40°C bis +120°C, intermittierend bis zu ca. 140°C.
• Auf Anfrage ist auch die Version EMC lieferbar.

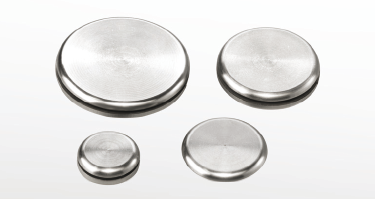

Kappen
Kappen TP Serie
Kabelpresse Hygenic
• KABELPRESSE SANITARY
Geneigte Oberfläche, ohne Gewinde in Kontakt mit der äußeren Umgebung, glatte Kanten.
Traditionelle Kabelpresse
• TRADITIONELLE KABELPRESSE
Gewinde nicht abgedichtet, Schnittflächen, Kanten und Oberflächen nicht flüs-sigkeitsabweisend.

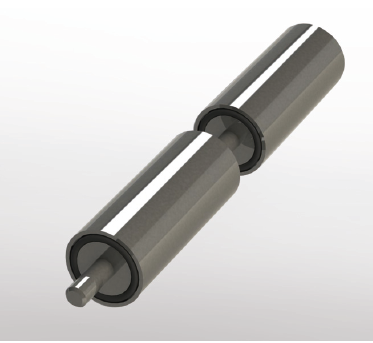

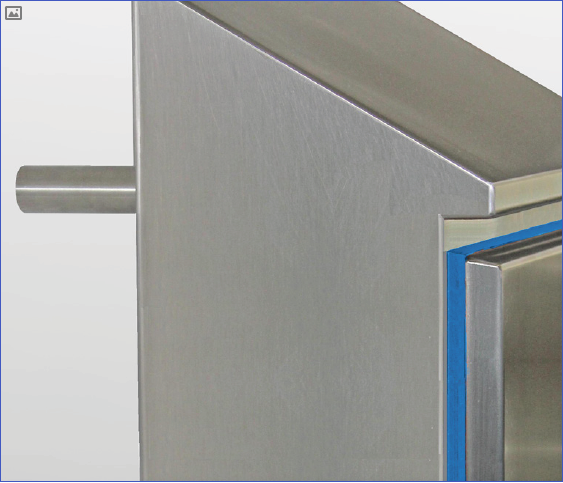

Wandfixierungen
WANDBEFESTIGUNGEN
Die Abstandshalter zur Wandbefestigung der Sanitary Line dienen dazu zwischen dem Schaltschrank und der Wand einen Abstand zu schaffen, um Schmutzablagerungen zu vermeiden und die Säuberungsarbeiten zu erleichtern. Die zylinderförmigen Wandfixierungen weisen keine Gewinde und Zwischenräume auf, mit Gewinde versehene Teil sind durch einen O-Ring abgedeckt.
Material: Edelstahl EN 1.4301 (TYPE 304L) satiniert, lieferbar mit einer Standardlänge von 75 mm, Kombinationsmögli-chkeit für einen Abstand zwischen Schrank und Wand von 75, 150 und 225 mm.
Um bei den kleinen Schränken der Linie QSD und QSE Pro-bleme hinsichtlich der Hygiene zu vermeiden, sind sie auf der Rückseite nicht vorgebohrt sondern weisen Bossierungen zur Identifizierung des Bohrmittelpunkts für eine eventuelle Wandbefestigungen auf.
Stück Wandfixierungen
• DIST75QSD Montageset mit 4 Abstandshaltern.

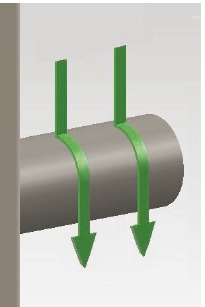

Wandfixierungen Hygenic
• WANDBEFESTIGUNGEN SANITARY
Abgerundete glatte Oberflächen, dienen dazu, zwischen dem Schaltschrank und der Wand ei-nen Abstand zu schaffen, um Schmutzablagerungen zu vermei-den und die Säuberungsarbeiten zu erleichtern.

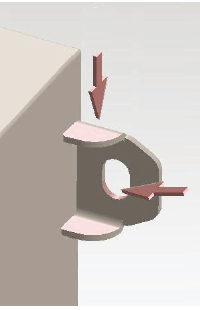

Traditionelle Wandfixierungen
• HERKÖMMLICHE WANDFIXIERUNGEN
Zur Fixierung von Schaltschränken an Wänden, zwischen Schrank und Wand kann es zu unerwünschten Schmutzablagerungen kommen.

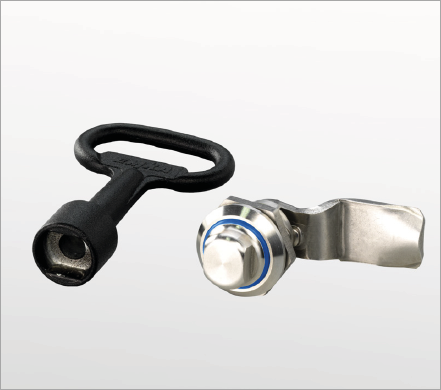

Schlösser
SCHLÖSSER
Die Schlösser der Sanitary Line SG838 entsprechen den Vor-schriften DIN EN 1672-2 und DIN EN 14159. Sie weisen keine Zwischenräume auf, in denen sich Schmutz ablagern kann, und sind mit einer Dichtung versehen.
Das Öffnen und Schließen der Schlösser erfolgt mittels ei-ner ¼ Drehung, mit Hilfe eines Schlüssels oder eines ähnli-chen Werkzeug. Der Schlosskörper besteht aus Edelstahl EN 1.4571 (TYPE 316L), die Zunge im Inneren des Schrank be-steht aus verzinktem Stahl (auf Anfrage auch aus Edelstahl EN 1.4301 (TYPE 304L).
Schutzgrad IP69K entsprechend DIN 40 050-T9. Standardausrüstung für die kleinen Schränke der Linie QSD, Optional für die kleinen Schränke der Linie QSE.
• SG838 Schloss Sanitary Line
• SG838C Schlüssel Sanitary Line
Schlösser Hygenic
SCHLÖSSER SANITARY
Glatte Oberfläche, perfekt flüssigkeitsabweisend, ohne Zwischenräume in denen sich Schmutz ablagern kann.
Abdichtung zur Vermeidung von Zwischenräumen.

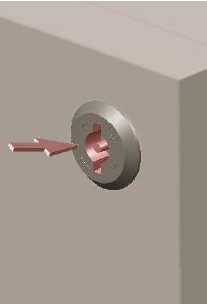

Traditionelle Schlösser
TRADITIONELLE SCHLÖSSER
Weisen Unebenheiten auf die ein Eindringen von Schmutz ermöglichen.
