Zubehör Für Klaine Schränkchen
Paneele

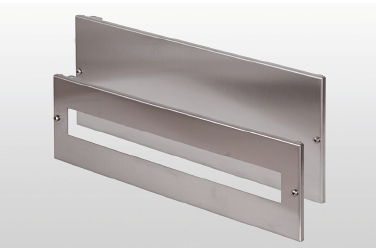

PANEELE
Die Paneele aus fein satiniertem Edelstahl EN 1.4301 (TYPE 304L) wer-den mit Schrauben am Rahmen des Schrankes fixiert. Lieferbar in zwei Höhen, 150 und 200 mm, vorgebohrt oder blind. Es besteht die Möglichkeit, die Paneele auf Anfrage nach einer gelieferten Zeichnung vorzubohren. Unterbringungsmöglichkeit für Nr. 24 Module pro Platte, Ab-stand zur Glastür = 50 mm.
• PQM150F – Paneel mit Bohrungen für 24 Module H 150 mm.
• PQM150C – Paneel blind H 150 mm.
• PQM200F – Paneel mit Bohrungen für 24 Module H 200 mm.
• PQM200C – Paneel blind H 200 mm.
DIN-Universalschiene

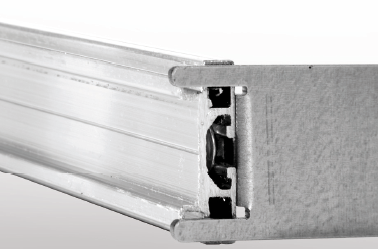

UNIVERSALSCHIENEN
Schienen aus Aluguß komplett mit Haltebügeln aus verzinktem Stahl. Werden nicht zusammen mit den Paneelen geliefert und müssen daher separat bestellt werden.
• DINQM24 – DIN-Universalschiene komplett mit Bügeln.
Innentüren
INNENTÜREN
Die Innentüren sind als Montagesatz lieferbar, können im Inneren der Schränke montiert werden, um Geräte zu schützen und unter Verschluß zu halten. Für alle kleinen Schränke der Serie Q mit einer Tür geeignet. Material fein satinierter Edelstahl EN 1.4301- (TYPE 304L), Schutz PVC-Folie, Stärke 12/10 und 15/10.
Anschlag der Innentür rechts oder links. Standardausführung mit ver-chromtem Schloß. Auf den Innentüren können Geräte mit einem Gesamt-gewicht von 12 kg angebracht werden.
• Abstand zwischen Tür und Innentür 45 mm .
• Schutzgrad IP 20.
• Auf Anfrage können die Innentüren nach vorgegebenen Zeichnungen vorgebohrt werden.
INNENPLATTEN INOX
Material Edelstahl-Blech EN 1.4404 (TYPE 304L) Bearbeitung 2B, für die kleinen Schränke der Serie QL/QV, als Montagesatz lieferbar (Ersatz zu Lasten des Anwenders).
Schutztüren

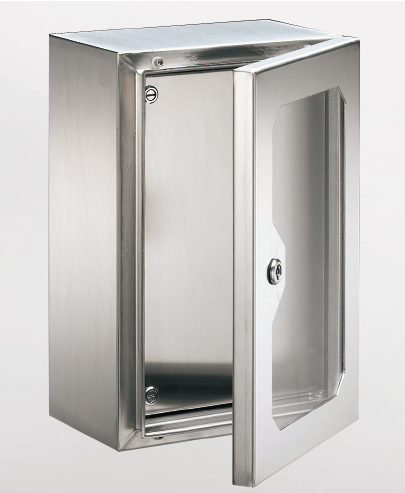

SCHUTZTÜREN
Material fein satinierter EN 1.4301 (TYPE 304L), Ausrüstung mit Beo-bachtungsfenster aus Verbundglas 3+3, bruchsicher. Diese Modelle dienen dazu Geräte zu schützen, die auf den Außentüren angebracht sind. Ausrüstung mit schwarzen verzinkten Schlössern, Schlüssel Yale-Typ, Einrastdichtung, Öffnung: um 180°. Schutzgrad IP65.
ANMERKUNG: Öffnung max. 90°, wenn die Schutztür eine geringere Breite als die der Außentür aufweist.
REGENSCHUTZDACH

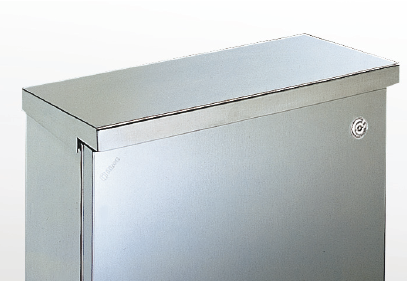

REGENSCHUTZDACH
Material fein satinierter Edelstahl EN 1.4301 (TYPE 304L), geschützt, lieferbar für alle kleinen Schränke. Empfehlenswert als Regenschutz, wenn die Schränke im Freien installiert werden. Überstand über die vor-dere Tür 25 mm, als Montagesatz lieferbar.
Wandfixierungs
WANDFIXIERUNGEN
Material Edelstahl EN 1.4404 (TYPE 316L), einfach auf der Rückseite der Schränke Typ Q über die bereits vorhandenen Gewindebohrungen anzubringen. Falls größere oder schwerere Schränke fixiert werden sollen, wird zu Lasten des Kunden eine zweite Bohrung ausgeführt. Wasserdicht dank der entsprechenden Abdichtung.
Satz komplett mit Montageanweisung, Schrauben, Muttern und Un-terlegscheiben.
• SP025 – Wandbefestigungsset: 4 Stück
Material Edelstahl EN 1.4404 (TYPE 316L), gleiche Eigenschaften wie die Wandbefestigungen Code SP025 jedoch mit größeren Auflage-flächen, die aufgeschweißt werden können, Fixierung ohne Schrauben (z.B. Fixierung des oberen Teils von Schränken der Serie CC oder CX-A). Vorbereitet für die Montage eines Kabels zur Erdung.
• SP035 – Wandbefestigungsset: 4 Stück.
Material: Edelstahl EN 1.4404 (TYPE 316L).

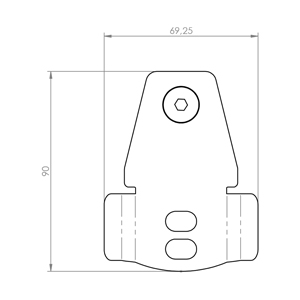

Wandbefestigungslaschen für Schränke QLP / QVP Code 612, 812, 814, 128A.
• SP025-QLP40 – Kit von 4 Stk
Material: Edelstahl EN 1.4404 (TYPE 316L).

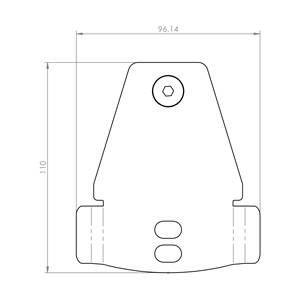

Wandbefestigungslaschen für Schränke QLP / QVP Code 816, 616, 168A.
• SP025-QLP60 – Kit von 4 Stk
schlösser
SCHLÖSSER
Optional: die Standardschlösser aller Schränke können ohne Probleme durch andere Typen ersetzt werden, z. B. mit Niederspannungsschlüs-sel oder Typ Yale.
Gasfedern

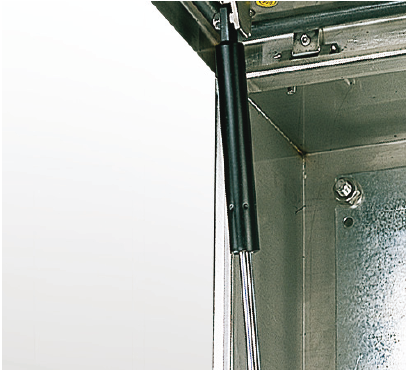

GASFEDERN
Gasfedern werden eingesetzt, wenn die Türen nach oben hin geöffnet werden sollen. Eine Stoppvorrichtung hält die Tür bei voll ausgezo-gener Gasfeder offen.
Entsprechend der gewünschten Tragfähigkeit sind verschiedene Mo-delle lieferbar.
Falls auf den Türen Instrumente und/oder Geräte angebracht wer-den sollen, müssen uns bei Auftragsvergabe deren Gewichte und Positionen mitgeteilt werden, um den geeigneten Typ bestimmen zu können.
• SA910 Gasfeder 10 Kg (einschließlich Montage)
• SA915 Gasfeder 15 Kg (einschließlich Montage)
• SA920 Gasfeder 20 Kg (einschließlich Montage)
• SA930 Gasfeder 30 Kg (einschließlich Montage)
• SA940 Gasfeder 40 Kg (einschließlich Montage)
• SA950 Gasfeder 50 Kg (einschließlich Montage)
Halterungsstangen

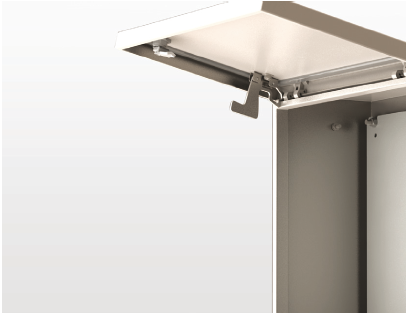

HALTERUNGSSTANGEN MIT GEGENGEWICHT
Halterungsstangen mit Gegengewicht können bei jedem Schranktyp angebracht werden, wenn die Türen nach oben hin geöffnet werden sollen. Praktisch und sicher, beim Öffnen stellen sie sich automa-tisch ein und halten die Tür offen. Anbringung rechts oder links. Ab Abmessungen 600×600 empfehlen wir die Montage von 2 Stangen, eine rechts und eine links.
• ASQLVDX Stützstange DX für QL/QV/QLP/QVP
• ASQLVSX Stützstange SX für QL/QV/QLP/QVP
• ASQSMDX Stützstange DX für QS/QM
• ASQSMSX Stützstange SX für QS/QM
ANMERKUNG: bei großen Türen und Gewichten über 12 kg empfehlen wir die Verwendung von Gasfedern.
Aufhaltevorrichtung

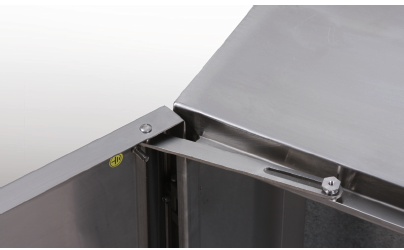

AUFHALTEVORRICHTUNG
Material Edelstahl EN 1.4301 (TYPE 304L), hält die Tür offen.
Nicht geeignet für Türen die nach oben hin geöffnet werden.
• DAC05 – Aufhaltevorrichtung als Montagesatz.
Griff MNB – Griff MNK

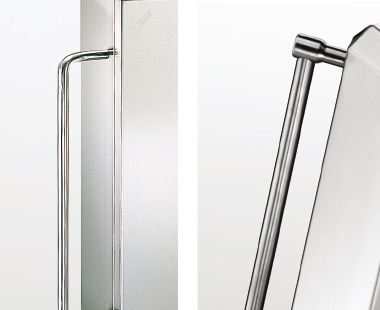

GRIFFE
Material Edelstahl TYPE 304L rund, poliert, geeignet für Schränke die als Steuerungsgehäuse verwendet werden sollen. Lieferbar als Mon-tagesatz in zwei verschiedenen Ausführungen:
• MNB200 – Griff mit Abstand Fixierung 200 mm.
• MNB300 – Griff mit Abstand Fixierung 300 mm.
• MNK300 – Griff mit Abstand Fixierung 275 mm.
• MNK350 – Griff mit Abstand Fixierung 325 mm.
• MNK450 – Griff mit Abstand Fixierung 425 mm.
• MNK500 – Griff mit Abstand Fixierung 475 mm.
Podeste

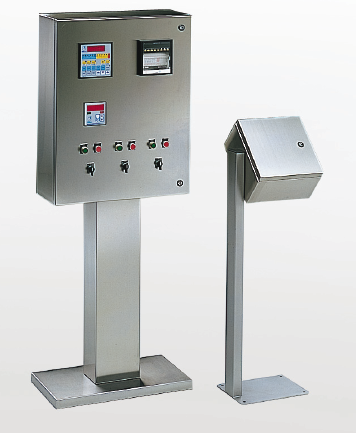

PODESTE
Ideal als einfaches Untergestell oder zur Kabelführung, Material Edelstahl EN 1.4301 (TYPE 304L), lieferbar in zwei Versionen.
PPODEST PR200
Satiniertes Material, als Untergestell für Schränke mit einer Min-desttiefe von 250 mm geeignet, bestehend aus einer C-förmigen Säule, komplett mit einer mit Schrauben fixierten Abdeckung, in-spizierbare Abdichtung und Innenplatte aus Sendzimir. Schutzgrad IP65. Mittels einer Gegenplatte aus Sendzimir können die modularen Schränke fest mit der Oberseite der Säule verbunden werden (für Schränke ab L. 600); die Gegenplatten müssen separat angefordert werden.
Bei Bestellung folgende Codes angeben:
• PPRQ6025 – Gegenplatte für Schränkchen QL/QV64-66-67-69.
• PPRQ7530 – Gegenplatte für Schränkchen QL/QV77-710.
PODEST PR100
Geeignet für Tastaturen und Schränke mit einer Mindesttiefe von 125 mm, bestehend aus gestrahltem Rundstahl, nicht inspizierbar und einer vorgebohrten Platte zur Fixierung am Boden.
Kabelpressen

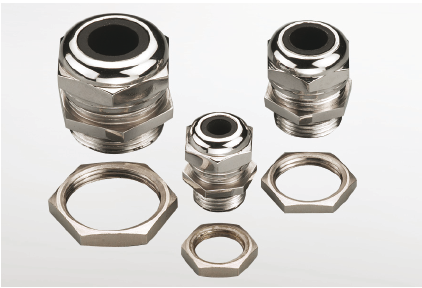

KABELPRESSEN
Die Kabelpressen aus Edelstahl sollten angewendet werden, um Ko-rosionsrisiken zu vermeiden. Diese Serie, bestehend aus Edelstahl UNI EN 1.4305 (AISI 303), ist besonders für den Einsatz in einer feuchten Umgebung geeignet.
Die Abdichtung aus FPM bietet einen Schutz gegen radioaktive Strahlen bis zu 2×106 Gray und garantiert einen optimalen Zugwi-derstand für das Kabel.
• Schutzgrad IP68 entsprechend Richtlinie EN 60 529 E IP69K entsprechend DIN 40 050-T9.
• Temperaturbereich: -40°C +200°C, intermittierend bis zu 240°C.
• Auf Anfrage auch in der Version EMC lieferbar.
Die Kabelpressen werden ohne Ring geliefert, falls erforderlich müs-sen Ringe separat bestellt werden.
Kabelpressen Sanitary
KABELPRESSEN METRISCH SANITARY
Die Kabelpressen der Sanitary Serie PH entsprechen den Anforde-rungen der Lebensmittel-, Milch- und Pharmaindustrie. Weiterhin können sie in Betrieben verwendet werden in denen die Richtlinien hinsichtlich Hygiene unbedingt eingehalten werden müssen (Richt-linie für Maschinen 2006/42/EC DIN EN 1672-2-2005, Dokumente EHEDG 8 E 13). Optimal dank der angewandten technischen Lösun-gen und des Designs: um 25% geneigte Oberflächen zur Vermeidung von Schmutzablagerungen, blanke Kanten, keine Gewinde, keine Zwischenräume in Kontakt mit der Umgebung. Manipulationssicher da sie von außen nicht geöffnet werden können.
Lieferbar komplett mit O-Ring, Standardabdichtung auf dem Kabel und Ring.
Material Edelstahl EN 1.4301 (TYPE 304L) poliert, Abdichtung aus EPDM, geeignet für Betriebe für die diese Kabelpressen projektiert wurden. Auf Anfrage Abdichtungen aus anderen Materialien.
Die Kabelpressen werden komplett mit Ring geliefert.
• Schutzgrad IP68 entsprechend den Richtlinien EN 60 529 und IP69K entsprechend DIN 40 050-T9.
• Temperaturbereich: -40°C + 120°C, intermittierend bis zu 140°C.
• Auf Anfrage auch in der Version EMC lieferbar.
Verschlüsse
VERSCHLÜSSE
Material Edelstahl EN 1.4404 (TYPE 316L) zum Verschließen von nicht verwendeten Vorbohrungen. Mit nur 4 Artikeln und unter Verwen-dung der entsprechenden Zentrierscheiben können alle Bohrungen zwischen Ø 6,5 und Ø 40 mm verschlossen werden, auch die für Kabelpressen der Serie “SANITARY”.
