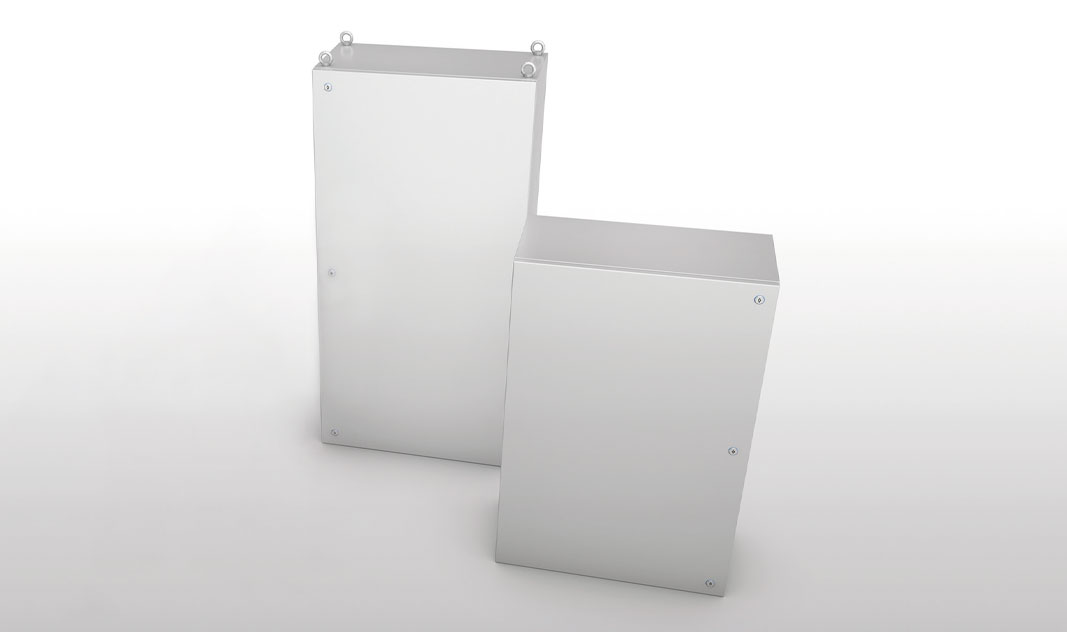

VERTEILERGEHÄUSE SERIE QLP – EX
– Material: Edelstahl EN 1.4301 (TYPE 304L) satiniert scotch brite und eine Seite geschützt.
– Das Gehäuse ist aus einem durchgehenden Blech gefertigt, die Vorderkanten des Gehäuse sind zum Schutz vor eindringendem Wasser, zwischen Gehäuse und Tür, mehrfach gefaltet.
– Kabelführungsplatte nicht vorgesehen.
– Blindtür.
– Schlösser mit Doppelblatt Standardtyp Ø 3 mit externen Teilen aus Edelstahl.
– Innenscharniere aus Edelstahl : Öffnung um 120° entsprechend CEI EN 60204-1.
– Max. Belastungsgewicht Tür: 12 kg.
– Dichtung aus Polyurethanschaum oder Silikonschaum.
– Das Gehäuse kann bei folgenden maximalen Oberflächentemperaturen verwendet werden:
– von -20°C bis + 60°C mit Abdichtung aus Zweikomponenten-Polyurethanschaum
– von -40°C bis + 180°C mit Abdichtung aus Zweikomponenten-Silikonschaum.
– Ausgestattet mit einer sendzimirverzinkten Innenplatte (EN 10142) und mit speziellen M8 Ilinox-Gewindekopf-Schrauben am Boden des Schranks befestigt.
– Entsprechend den gültigen Vorschriften für die Erdung vorbereitet.
– Eventuelle Vorbohrungen entsprechend der im Handbuch angegebenen Parameter.
– Schutzklasse: IP66 (CEI EN 60529).
– Zertifizierung für die Zonen 1 – 2 – 21 -22

ANMERKUNG: Alle Zeichnungen der Schränke gelten für die gesamte Serie QLP – EX

QLP612 – QLP812 : mit drei Schlössern
QLP616 – QLP816 : mit drei Schlössern, Hubösen, tiefenverstellbare Innenplatte
Zertifizierung UL bei Auftragsvergabe anfordern
