Zubehör Für Modulare Schalter

Montagerahmen

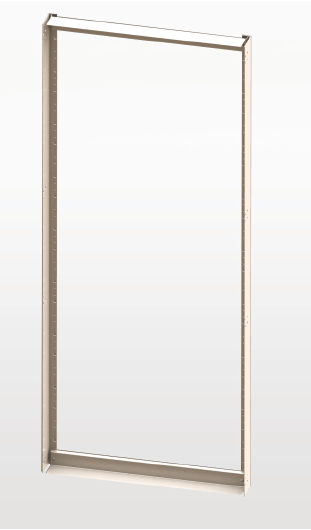

MONTAGERAHMEN ZUBEHÖR
Um unsere Schränke in Schaltschränke umzugestalten, müssen sie für die Montage von Komponenten mit entsprechenden Rahmen ausgerüstet werden. Diese Rahmen bestehen aus zwei vertikalen Profilen mit zwei horizontalen Stegen. Die Elemente sind für die Montage von Frontpaneelen, Halterungen für Barren DIN und Kabelführungen vorgerüstet und werden komplett mit den erforderlichen Schrauben geliefert.

• TM0618MX: Montagerahmen für Komponenten für Schränke MX068..
• TM0818MX: Montagerahmen für Komponenten für Schränke MX088..
• TM1018MX: Montagerahmen für Komponenten für Schränke MX108..
• TM0620MX: Montagerahmen für Komponenten für Schränke MX060..
• TM0820MX: Montagerahmen für Komponenten für Schränke MX080..
• TM1020MX: Montagerahmen für Komponenten für Schränke MX100..

• TM0618CX: Montagerahmen für Komponenten für Schränke CX068..
• TM0818CX: Montagerahmen für Komponenten für Schränke CX088..
• TM1018CX: Montagerahmen für Komponenten für Schränke CX108..
• TM0620CX: Montagerahmen für Komponenten für Schränke CX060..
• TM0820CX: Montagerahmen für Komponenten für Schränke CX080..
• TM1020CX: Montagerahmen für Komponenten für Schränke CX100..

• TM0616CC: Montagerahmen für Komponenten für Schränke CC1216
• TM0816CC: Montagerahmen für Komponenten für Schränke CC1616
• TM0618CC: Montagerahmen für Komponenten für Schränke CC1218
• TM0818CC: Montagerahmen für Komponenten für Schränke CC818
• TM1018CC: Montagerahmen für Komponenten für Schränke CC1018

Für Schränke mit Doppeltüren L. 1200 und L. 1600 müssen zwei Rahmen zu 600 beziehungsweise 800 und die Zentralstrebe verwendet werden:

• MMX18 – Zentralstrebe für Schränke MX Höhe 1827
• MMX20 – Zentralstrebe für Schränke MX Höhe 2027
• MCX18 – Zentralstrebe für Schränke CX Höhe 1800
• MCX20 – Zentralstrebe für Schränke CX Höhe 2000
• MCC16 – Zentralstrebe für Schränke CC Höhe 1640
• MCC18 – Zentralstrebe für Schränke CC Höhe 1840

PANEELE
Frontale Dämmpaneele, eine Seite mit Scharnier- eine Seite mit Bolzenfixierung, lieferbar in drei Höhen: 200, 400 und 600 mm, blind oder vorgebohrt, letztere auch nach eingesandter Zeichnung. Die Einstellung des Abstands zwischen Paneel und Innerem der Tür sieht 2 Positionen vor: 70 und 100 mm.

Supporti

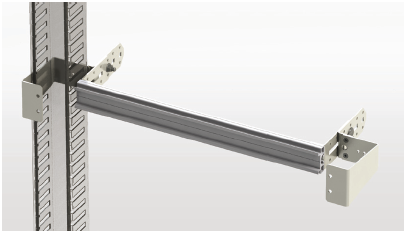

HALTERUNGEN FÜR BARREN DIN
Gehören bereits zur Ausstattung von Standardpaneelen, können jedoch separat bestellt werden, wenn Nichtstandard-Geräte montiert oder hinter Blindpaneelen untergebracht werden sollen. Bereits für die Aufnahme von vertikalen Kabelkanälen vorgerüstet. Robuste Halterungen komplett mit einem Paar Barren DIN und Schrauben.
• SDM06 – Halterung mit Barren für Schränke Breite 600
• SDM08 – Halterung mit Barren für Schränke Breite 800
• SDM10 – Halterung mit Barren für Schränke Breite 1000

Platten

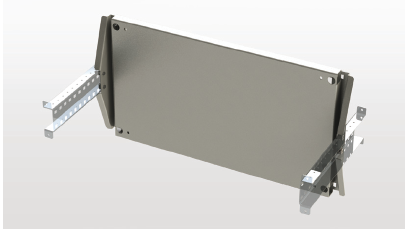

PARTIELLE INNENPLATTEN
Material: Sendzimirblech (auf Anfrage Edelstahl) weisen die gleiche Höhe wie die der Frontpaneele auf und dienen zur Unterbringung von Geräten die nicht auf den frontalen Barren DIN montiert werden können. Mit partiellen Innenplatten erreicht man den  Trennungsgrad Forma 2.
Für Schränke CC sind keine partiellen Innenplatten vorgesehen.

Zur Montage dieser Platten sind spezielle Stege erforderlich die den jeweiligen Schränken entsprechen:
• CTP05MX – Paar Stege für MX Tiefe 518
• CTP06MX – Paar Stege für MX Tiefe 618
• CTP08MX – Paar Stege für MX Tiefe 818

• PRF254CXA – Paar Stege für CX Tiefe 400
• PRF255CXA – Paar Stege für CX Tiefe 500
• PRF256CXA – Paar Stege für CX Tiefe 600

Kit

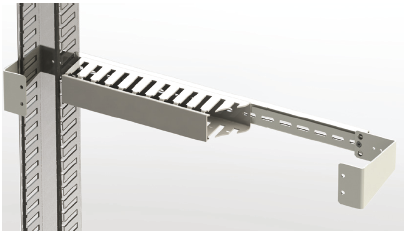

MONTAGEKIT KABELKANÄLEKit komplett mit zwei Seitenhalterungen zur Fixierung von vertikalen Kabelkanälen, einem  Verbindungsbarren zur Fixierung horizontaler Kabelkanäle und entsprechende Schrauben zur Montage.

• TRSC06 – Steg für Kabelkanal Schränke Breite 600
• TRSC08 – Steg für Kabelkanal Schränke Breite 800
• TRSC10 – Steg für Kabelkanal Schränke Breite 1000
