Zubehör Für Modulare Schränke Mx
Paar Seitenteile

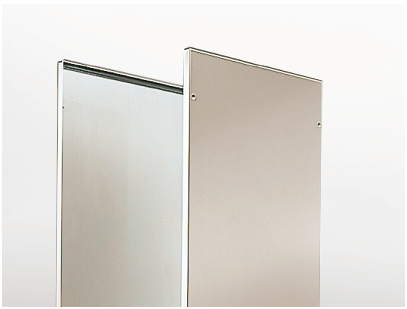

PAAR SEITENTEILE
Material Edelstahl EN 1.4301 (TYPE 304L) fein satiniert und geschützt Stärke 15/10, können mittels 8 Senkschrauben aus Edelstahl am Mo-dul oder an der Kombination aus mehreren Modulen fixiert werden.

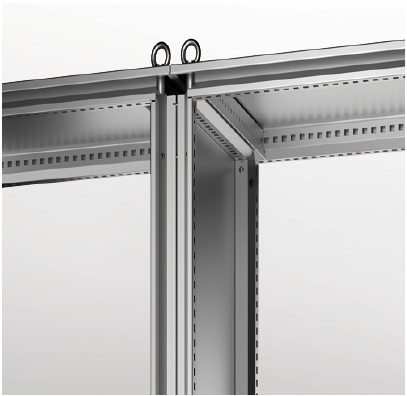

Verbindungskit Für Module

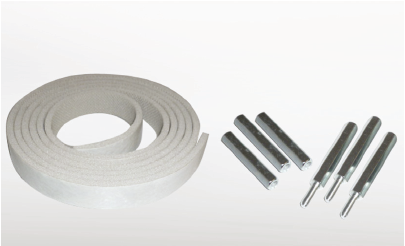

VERBINDUNGSKIT FÜR MODULE MKMX
Erforderlich für die Verbindung der Module in Batterie, enthält das Dichtband, Schrauben und spezielle Muttern zur Montage.
• MKMX – Verbindungs-Kit Module MX
*Material: Sendzimirverzinkter Stahl
Sicherheitsfixierungen

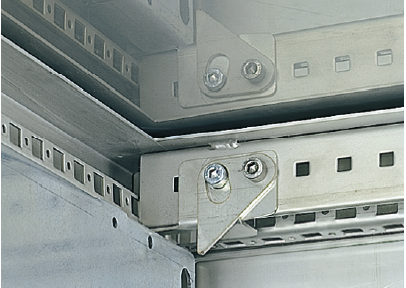

SICHERHEITSFIXIERUNGEN FÜR INNENPLATTEN MKS
Das Set enthält 4 Fixierelemente (2 für oben und 2 für unten), die dazu dienen, die Innenplatte während des Transports zu blockieren und zu vermeiden, dass sie aus ihrer Halterung springt.
Dank dieser Elemente kann die Innenplatte schnell eingehängt und während der Montage, ohne zu kippen, in vertikaler Position gehalten werden.
• MKS – 1 Serie Fixierelemente
ANMERKUNG: nicht bei Laufschienen zu verwenden.
*Material: Edelstahl TYPE 304L
Versteifungskit

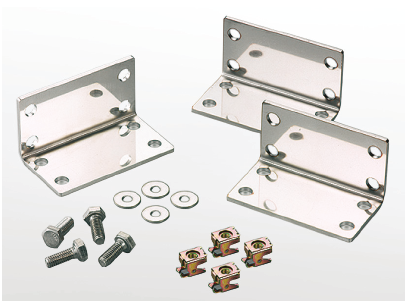

VERSTEIFUNGSKIT MKIMX
Bestehend aus 4 Winkeln aus Gußstahl mit entsprechenden Schrau-ben, die im Inneren an den Streben von zwei zu verbindenden Rahmen angebracht werden, um die Struktur zu versteifen. Immer empfehlenswert, besonders in Fällen in denen bereits montierte Bat-terien von Schränken transportiert werden sollen und /oder wenn das Gewicht des Inhalts der Module 2 Doppelzentner überschreitet.
• MKIMX – Versteifungs-Kit
*Material: Sendzimirverzinkter Stahl
System Formteile

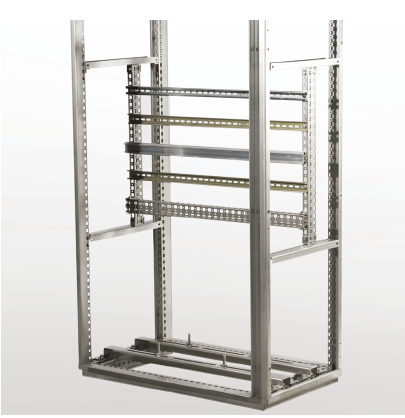

SYSTEM FORMTEILE
Dienen zur schnellen und einfachen Gestaltung von Trägerstrukturen für Geräte und Instrumente, die im Schaltschrank untergebracht wer-den sollen, Bohrung 25 mm.
Tiefenstege

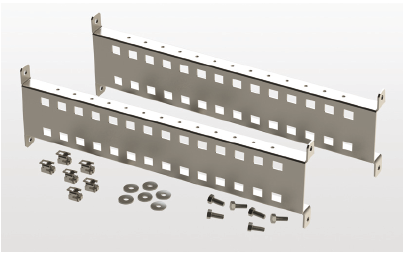

TIEFENSTEGE
Querschnitt 23×50 mm.
Lieferbar für alle Schranktiefen, komplett mit Schrauben und Fixiere-lement. Die Stege können zur Fixierung von Kabeln und Formstahl oder als Verbindungsbrücke zwischen den hinteren und vorderen Streben verwendet werden.
Ideal zur Ausrichtung und Fixierung von DIN-Zubehör.
• CTP05MX – Paar Stege für MX Tiefe 518
• CTP06MX – Paar Stege für MX Tiefe 618
• CTP08MX – Paar Stege für MX Tiefe 818
*Material: Sendzimirverzinkter Stahl
Formstahl

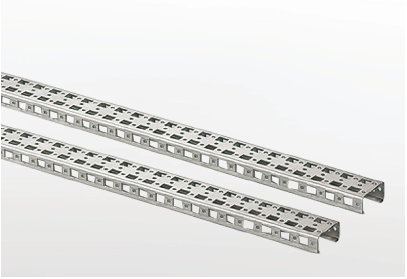

FORMSTAHL 50x25PRF502M
Formstahl: Länge 2 Meter, die nach Maß zugeschnitten werden kön-nen, um robuste Querträger oder Verstärkungen zu erhalten. Zur Mon-tage ist ein entsprechendes Fixierelement erforderlich (cod. SPRF50)
• PRF502M – Formstahl 2 m
*Material: EdelstahlTYPE 304L
Fixierelement
FIXIERELEMENT FÜR FORMSTAHL 50×25 SPRF50
Fixierelemente für zugeschnittenen Formstahl, Form und Abmessung passend zur Anbringung an den Bohrungen der Strebe.
• SPRF50 – Packung zu 10 Stück
*Material: EdelstahlTYPE 304L
Innentüren

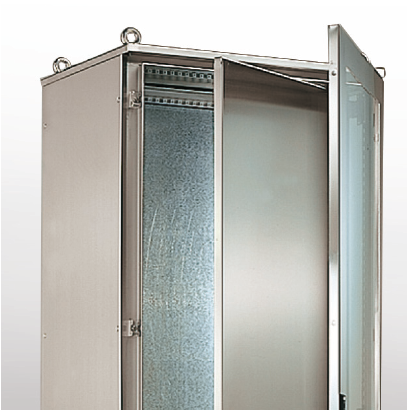

INNENTÜREN
Material Edelstahl EN 1.4301 (TYPE 304L), fein satiniert und geschützt, Stärke 20/10, dienen zum Schutz im Inneren der Schränke unterge-brachter Geräte, als Montagesatz lieferbar.
Abstand zwischen Innentür und Tür in zwei Tiefen 65 oder 110 mm. Anschlag rechts oder links.
Max. Belastungsgewicht Tür 30 kg. Schutzgrad IP20 (auf Anfrage IP54). Auf Anfrage vorgebohrt. Für Schränke L.1200 die Innentür für Schränke L.600 oder L.800 und die entsprechende Strebe verwenden; in diesem Fall empfehlen wir keine Kabelführungsplatte in einem Stück zu verwenden, da sie schlecht entnommen werden kann.
Abnehmbare Zentralstrebe zur Installation von Innentüren in Schrän-ken L. 1200 und L. 1600
• MMX18 – Zentralstrebe für Schränke MX Höhe 1827
• MMX20 – Zentralstrebe für Schränke MX Höhe 2027
Trennwände
TRENNWÄNDE
Sendzimirverzinktes Blech EN 10142 Stärke 25/10, das als Trennwand
zwischen zwei Modulen eingeführt werden kann. Lieferbar in zwei Ver-sionen mit Schutzgrad IP20 und Schutzgrad IP65. Kann auf Wunsch für die Durchführung von Kabeln und Konnektoren zwischen den einzelnen Schränken vorgebohrt werden.
ANMERKUNG: durch die Trennwand wird die Anwendung einer Zwischenplatte ausgeschlossen.
