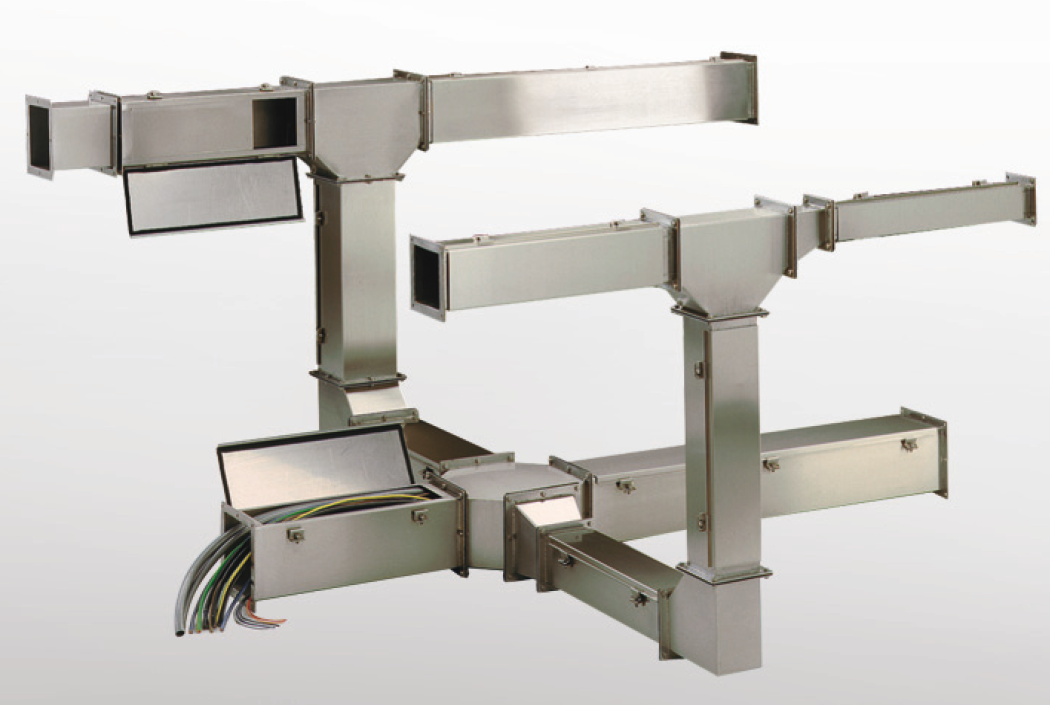

CONDUCTO PARA CABLES SERIE C
• Realizados en acero inoxidable EN 1.4301 (TYPE 304L) satinado y protegido
* Grado de protección IP66 en conformidad con normas CEI EN 60529
• Los varios elementos se unen mediante bridas colocando entre uno y otro una junta de aceite
• Cada elemento está provisto de empaquetadura, kit de montaje y espárrago de sujeción al suelo.
TRAMO RECTILÍNEO
Realizado en varias longitudes, está constituido por un perfil en forma de “C” provisto de tapa, ensamblado por charnelas y provisto de junta de aceite auto extinguible y de prácticos y resistentes ganchos de cierre por tornillos. Para tramos de longitud superior a 1.5 m la tapa llega en varias secciones.
TRAMO RECTILÍNEO TUBULAR
Disponible para las secciones 60 x 60 y 100 x 100, se utiliza en sustitución del tramo rectilíneo cuando no sea necesario inspeccionar y se quiera limitar los costos de la canalización.
Con este serie de particulares no se pueden emplear los tabiques de separación y los tramos telescópicos.TRAMO TELESCÓPICO
Sección tubular. Se utiliza para compensar las longitudes incluídas entre los 50 y los 500 mm. La estanqueidad se mantiene bloqueando el o-ring en dotación entre la brida móvil del telescopio y la brida fija del conducto rectilíneo con la que se combina; el grado de protección general en este caso baja a IP54.Cuando se utilicen los tabiques de separación, el conducto rectilíneo a la que se combina el tramo telescópico deberá tener una longitud igual o superior a 1000 mm para mantener invariadas toda la capacidad de regulación del mismo tramo telescópico. Si no fuera posible, será necesario acortarlo.
TRAMO A SOLDAR
Elemento tubular dotado de una extremidad unida por brida y de brida a soldar para aplicación al trozo después que se ha cortado y perfilado como lo requiera el esquema de canalización.
EMPALMES
Están disponibles curvas de 45° y de 90°, empalmes en forma de “T”, cruces y reducciones con secciones excéntricas, todos unidos por bridas y no inspeccionables.
OTROS ELEMENTOS
Para completar la serie se realizan bridas para la reducción de sección con taladrado central o excéntrico y placas de cierre de la cabeza.
TABIQUES DE SEPARACIÓN
Chapas inoxidables dobladas en forma de “L” disponibles a partir de la sección 100 x 100 para dividir los tramos rectilíneos inspeccionables en 2 secciones. Las ranuras de fijación en la base permiten variar los dos espacios como se quiera, su fijación no necesitando alguna perforación ya que están predispuestos los adecuados espárragos. Para las secciones de longitud superior a 1000 mm se acoplan más tabiques de separación.
ESTRIBOS DE SOSTÉN
Realizados en acero inoxidable EN 1.4301 (TYPE 304L) en 2 versiones:
a) en forma de consola, para fijación a la pared
b) colgaderas en 2 secciones, para fijación al techo.
En este último caso la unión entre los dos trozos se efectúa interponiendo entre ellos un tubo inoxidable EN 1.4301 (TYPE 304L) de 21.3 Ø, 1.5 mm de grueso mínimo (excluido del suministro), cortado de la longitud deseada, agujereado y empernado.
Para el montaje sobre estribos, la canalización debe fijarse establemente al soporte por medio de un tornillo. Están excluidos del suministro cuñas y grapas.
