Accessorios Línea Hygenic
Pies
PIES
Pies regulables, diseño sencillo y atractivo, son certificados y aprobados para el empleo en las industrias alimentarias, lacteo-queseras, farmacéuticas y para todos los ambientes donde las normas higiénico-sanitarias deben ser cumplidas rigurosamente. Las juntas de estanqueidad aseguran el cierre estanco sobre todas las partes móviles; el casquillo,con función de contratuerca, cubre enteramente el perno roscado. El platillo de apoyo al suelo pega perfectamente garantizando estabilidad con efecto anti-vibratorio gracias a la pieza en goma NBR intercalada.
Realizados en acero inox EN 1.4301 (TYPE 304L), acabado polido.
Nuestros pies pueden compensar irregularidades del piso hasta un ángulo de 10°.
Pies Hygenic
• Pié PSDXH65200
Certificado conforme los estándares 3A (para soportes: “88-00”) y EHEDG (Tipo EL – clase 1).
Se entrega marcado EHEDG, logo 3A, con instrucciones para montaje y limpieza, certificación 3A y aprobación EHEDG.
Altura regulable entre un mínimo de 140 mm. y un máximo de 206 mm.
• Pié PSDH60200
Certificado USDA
Altura regulable entre un mínimo de 135 mm. y un máximo de 205 mm.
Pies Hygenic

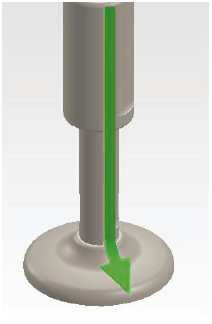

• PIE HYGENIC
Superficies lisas, drenaje perfecto, sin roscas, aristas vivas e intersticios donde puede acumularse suciedad.
Juntas de estanqueidad en todas las partes móviles.
Pie Tradicional

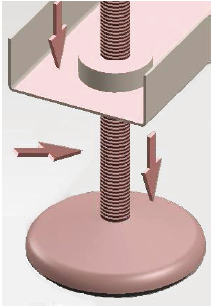

• PIE TRADICIONAL
Roscas sin protección, cavidades de moldeado, aristas vivas y superficies planas sin drenaje.
Prensacables

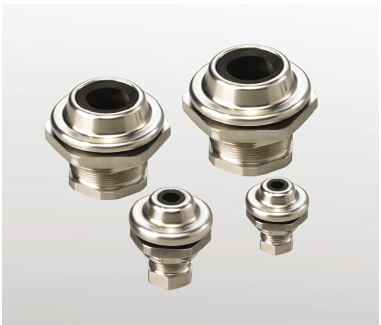

PRENSACABLES Y TAPONES
Los prensacables métrico serie PH y los tapones serie TP cumplen con los requisitos para el empleo en las industrias alimentarias, lacteo-queseras, farmacéuticas y para todos los ambientes donde las normas higiénico-sanitarias deben ser respetadas rigurosamente (Directiva maquinaria 2006/42/EC DIN EN 1672-2-2005, Documentos EHEDG 8 E 13). Esto lo debemos a las soluciones técnicas adoptadas y al diseño: superficies inclinadas de 25% para evitar el depósito de suciedad, esquinas redondeadas, ausencia de roscas, cavidades, intersticios en contacto con el ambiente exterior; ejecución anti-vandálica por ser imposible abrirlo por el exterior. Se entregan completos con OR, junta de estanqueidad estándar sobre el cable y el casquillo.
Realizados en acero inox EN 1.4301 (TYPE 304L) con acabado polido; la junta en EPDM es idónea para empleo en los ambientes para los cuales el prensacable ha sido proyectado; bajo pedido se pueden sin embargo suministrar juntas en otros materiales.
• Grado de protección IP68 conforme normas EN 60 529 e IP69K conforme normas DIN 40 050-T9.
• Campo de temperatura: -40°c + 120°C, intermitente hasta 140°C aprox.
• Bajo pedido son disponibile también en versión EMC.
Tapones

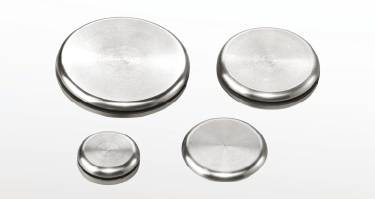

Tapones Serie TP
Presancable Hygenic
• PRENSACABLE HYGENIC
Superficies lisas inclinadas, sin roscas en contacto con el ambiente, esquinas redondeadas.
Pressacavo Tradizionale
• PRENSACABLES TRADICIONAL
Roscas sin protección, aristas vivas y superficiens planas sin drenaje.
Fijaciones murales

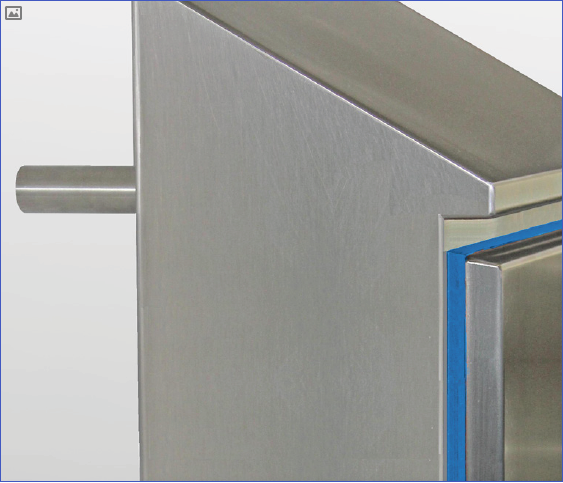

FIJACIONES MURALES
Las fijaciones murales de la línea sanitary han sido estudiadas para distanciar el cuadro eléctrico de las paredes evitando así que pueda depositarse suciedad entre los dos y para permitir las operaciones de limpieza. Forma cilíndrica sin roscas ni intersticios en contacto con el ambiente, las partes roscadas están protegidas por un OR de estanqueidad.
Realizadas en acero inox EN 1.4301 (TYPE 304L), acabado satinado, son disponibles con longitud estándar de 75 mm. y pueden ser acopladas entre ellas para espaciar el cuadro eléctrico de la pared de 75, 150 o 225 mm.
Para evitar condiciones críticas desde el punto de vista higiénico-sanitario, los armarios de la línea QSD y QSE no tienen algún agujerado, en el lado posterior hay sin embargo unas concavidades correspondientes a los eventuales taladros para las fijaciones murales.
Fijaciones

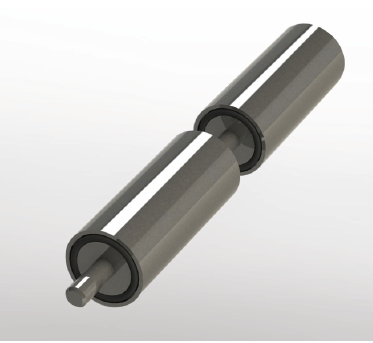

• DIST75QSD Paquete con 4 piezas de fijaciones murales.
Fijaciones Hygenic

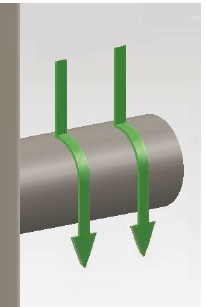

• FIJACIONES MURALES HYGENIC
Superficies lisas redondas, se utilizan para distanciar el cuadro eléctrico de la pared facilitando la limpieza y evitando cavidades donde puede depositarse suciedad.

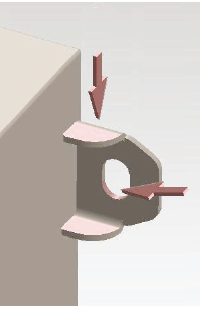

Fijaciones Tradicional
• FIJACIONES MURALES TRADICIONALES
Diseñadas para fijar el cuadro eléctrico contra una pared, dejan entrar la suciedad entre los dos elementos.
Tiene superficies planas y cavidades de moldeado.
Cerradura

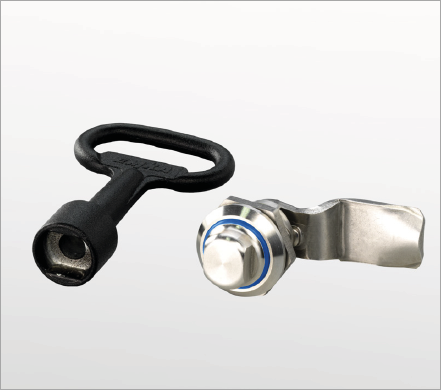

CERRADURA
Las cerraduras Sanitary SG838 son realizadas para cumplir con las normas higiénico-sanitarias DIN EN 1672-2 y DIN EN 14159. No tienen intersticios en la parte en contacto con el ambiente donde podría quedarse la suciedad, llevan junta de estanqueidad para evitar fisuración entre casquillo giratorio y cuerpo fijo.
La apertura y el cierre, de 1/4 de vuelta, debe hacerse con la llave apropiada o bien con otra herramienta idónea. El cuerpo de la cerradura es realizado en acero inox. EN 1.4571 (TYPE 316L) mientras que la laminilla en el interior del armario es de acero galvanizado (inox EN 1.4301 – TYPE 304L bajo pedido).
Grado de protección IP69K conforme norma DIN 40 050-T9.
Se instalan como estándar en los pequeños armarios de la línea QSD mientras son opcionales en los pequeños armario de la línea QSE.
• SG838 Cerradura Sanitary
• SG838C Llave Sanitary
Cerradura Hygenic
CERRADURA HYGENIC
Superficies lisas, drenaje perfecto, sin intersticios donde puede depositarse la suciedad.
Juntas de estanqueidad para evitar la fisuración entre forro giratorio y cuerpo.

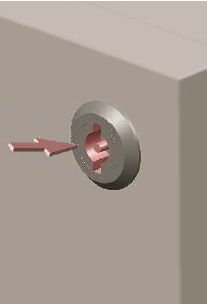

Cerradura Tradicional
•CERRADURA TRADICIONAL
Huella entrante, para permitir la introducción de la llave, donde puede quedarse la suciedad.
