Accessoires Pour Coffrets
Panneaux

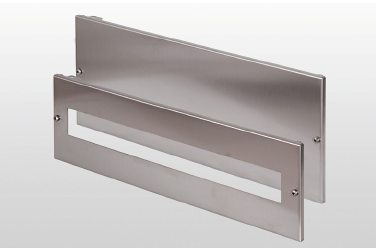

PANNEAUX
Réalisés en acier inox EN 1.4301 (TYPE 304L) finement satiné, à boulonner au cadre du coffret . Disponibles en deux hauteurs, 150 et 200mm, soit ajourés soit pleins; ces derniers peuvent être ajourés à dessin, sur demande. Ils peuvent loger 24 modules chaque plaque et distance entre panneau et porte vitrée est 50mm.
• PQM150F – panneau ajouré pour 24 modules H 150 mm.
• PQM150C – panneau plein H 150 mm.
• PQM200F – panneau ajouré pour 24 modules H 200 mm.
• PQM200C – panneau plein H 200 mm.
Barre DIN

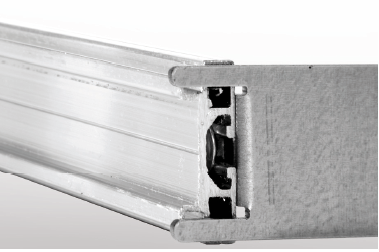

BARRES DIN
Barres en profilé d’aluminium extrudé, complètes d’étriers de support en acier galvanisé. Exclues de la fourniture des panneaux et à commander séparément.
• DINQM24 – barre DIN complète d’étriers
Contre-porte
CONTRE-PORTES
Fournies en kit de montage, cette contre-porte est à utiliser pour le montage de tous appareillage à l’intérieur des coffrets dans une aire protégée et verrouillée; applicable à tous les coffrets série Q à porte simple. Réalisées en acier inoxydable EN 1.4301 (TYPE 304L) finement satiné et protégé par film adhésif PVC, épaisseur 12/10 et 15/10.
La contre-porte peut être montée sur charnières côté droite ou gauche.
Serrures chromées à entaille, fournies de série. Possibilité d’appliquer sur les contreportes des instruments au poids total maximum de 12 kg.
• Distance entre porte et contre-porte 45mm
• Degré de protection IP 20a
• Sur demande, possibilité de perçage à dessein.
Sur-Portes

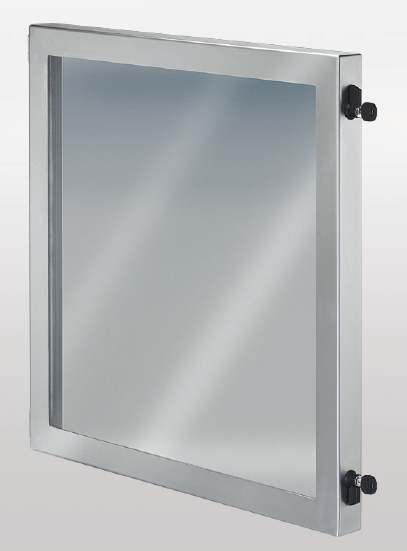

SUR-PORTES
Réalisés en acier inox X5 CrNi 18/10 EN 1.4301 (TYPE 304L) finement satiné, pourvues de regard en verre sandwich 3+3 de sécurité, elles sont particulièrement aptes lorsqu’on doit protéger des instruments montés sur les portes externes. Pourvues de serrures à écrou à ailettes galvanisées noires, clé du type Yale et joint d’étanchéité emboîté, ouverture 180°. Degré de protection IP65.
NOTE: en cas de montage sur des largeurs supérieures à celles de la sur-porte même, ouverture maximum 90
PLAQUES INTERNE INOX
Réalisées en tôle d’acier inox EN 1.4404 (TYPE 316L) finition 2B, sont disponibles pour les coffrets série QL/ QV et sont livrées en kit de montage (remplacement aux soins de l’utilisateur)
Toits

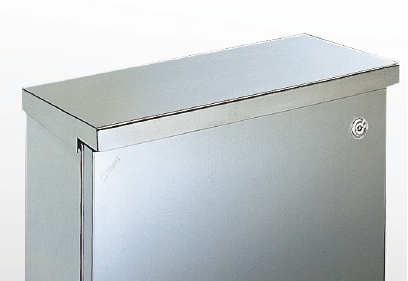

TOITS PARE-PLUIE
Réalisés en acier inox EN 1.4301 (TYPE 304L), finement satiné et protégé, sont disponibles pour tous les coffrets. Conseillés lorsque les coffrets sont installés à l’extérieur et il faut les protéger contre l’action directe des intempéries. Débordent 25mm par rapport à la porte devant et sont livrés en kit de montage.
Fixations Murales
FIXATIONS MURALES
Réalisées en acier inox EN 1.4404 (TYPE 316L), peuvent être aisément appliquées au dos des coffrets du type Q par le trou fileté prédisposé sur les mêmes.
En cas de montage sur des coffrets grande taille, un deuxième trou est prèvu à réaliser aux soins du client.
L’étanchéité à l’eau est assurée par des joints adaptés.
Chaque kit est livré complet d’instructions de montage, vis, écrous et rondelles
• SP025 – Kit de fixation murales 4 pièces
Réalisées en acier inox EN 1.4404 (TYPE 316L) elles ont les mêmes caractéristiques des fixations SP025 mais, par rapport à ces dernières, sont pourvues d’une base d’appui plus grande permettant de les souder à l’enveloppe sans l’emploi de vis de fixation (par exemple pour fixer la partie haute d’armoires série CC ou CX-A).
Prédisposées pour fixation d’un câble de branchement à la terre.
• SP035 – Kit fixations murales 4 pièces
Matériel: acier inox EN 1.4404 (TYPE 316L).

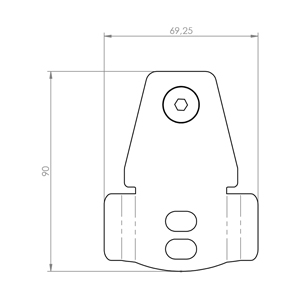

Fixations murales pour coffrets QLP / QVP code 612, 812, 814, 128A.
• SP025-QLP40 – Kit 4 pièces
Material: Acero Inoxidable EN 1.4404 (TYPE 316L).

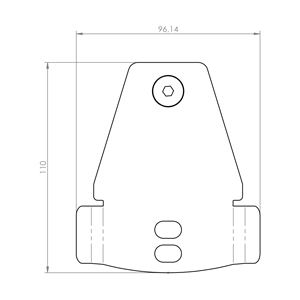

Fixations murales pour coffrets QLP / QVP code 816, 616, 168A.
• SP025-QLP60 – Kit 4 pièces
Serrures

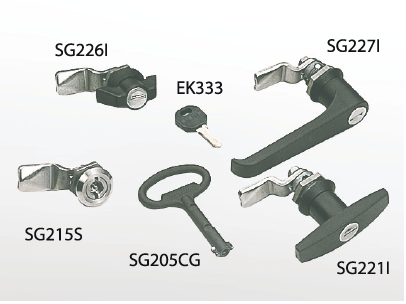

SERRURES
Pour tous types de coffrets sont prévues plusieurs serrures optionnelles, toutes parfaitement interchangeables avec celles livrées de série, soit avec clé basse tension soit du type Yale
Ressorts a Gas

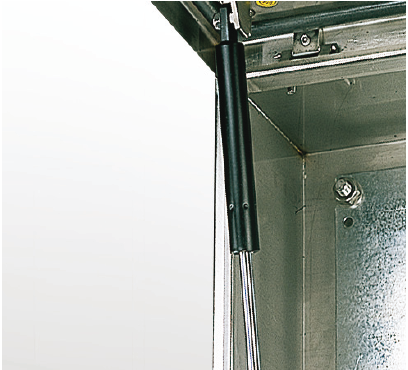

RESSORTS A GAZ
Les ressorts à gaz s’utilisent pour l’ouverture des portes en ailes de mouette (vers le haut) dont ils facilitent l’ouverture; pourvus d’un dispositif de freinage dans la partie finale de l’extension ils atteignent une position d’équilibre avec “porte ouverte”.
Des capacités diverses sont disponibles pour les diverses conditions d’application.
Si les portes montent des instruments et/ou des appareillages, lors de la commande il faut nous en communiquer les poids et les positions pour déterminer le ressort le plus approprié.
• SA910 ressorts à gaz unique 10 Kg (montage compris)
• SA915 ressorts à gaz unique 15 Kg (montage compris)
• SA920 ressorts à gaz unique 20 Kg (montage compris)
• SA930 ressorts à gaz unique 30 Kg (montage compris)
• SA940 ressorts à gaz unique 40 Kg (montage compris)
• SA950 ressorts à gaz unique 50 Kg (montage compris)
Tiges De Support

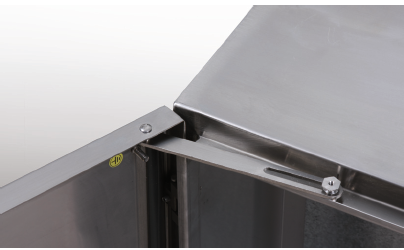

TIGES DE SUPPORT A CONTREPOIDS
Les tiges a contrepoids sont applicables a tout type de coffret lorsque les portes ouvrent vers le haut en “ailes de mouette”. Pratiques et sûres, en cours d’ouverture elles se positionnent automatiquement de façon à garder la porte ouverte. Possibilité de montage côté droite ou gauche. On préconise l’emploi de 2 tiges, une côté droite et une côté gauche, à partir de la taille 600×600.
• ASQLVDX: SUPPORT DE TIGE DX POUR QL/QV/QLP/QVP
• ASQLVSX: SUPPORT DE TIGE DX POUR QL/QV/QLP/QVP
• ASQSMDX: SUPPORT DE TIGE DX POUR QS/QM
• ASQSMSX: SUPPORT DE TIGE DX POUR QS/QM
NOTA: pour porte grande taille et poids de la porte supérieur à 12 kg on conseille l’emploi des ressorts à gaz.

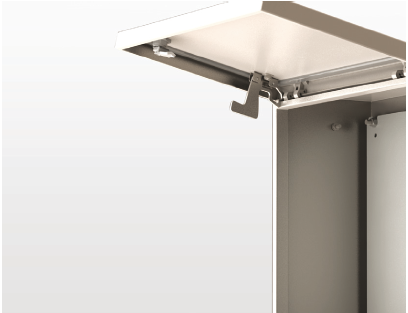

Dispositif anti-fermeture
DISPOSITIF ANTIFERMETURE
Réalisé en acier inox TYPE 304L, à utiliser lorsqu’il faut éviter la fermeture accidentelle de la porte.
Inapte pour portes avec ouverture en aile de muette (vers le haut).
• DAC05 – Dispositif anti-fermeture fourni en kit de montage
Poignée MNB – Poignée MNK

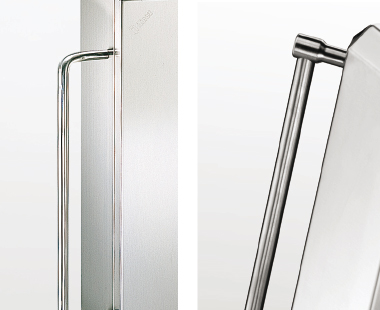

POIGNEES
Réalisées en rond d’acier inox TYPE 304L, polies miroir; conseillées où le coffret fera fonction de boîtes de commande.
Livrées en kit de montage et disponibles en deux versions:
• MNB200 – poignée avec entraxe de fixation (I) 200 mm
• MNB300 – poignée avec entraxe de fixation (I) 300 mm
• MNK300 – poignée avec entraxe de fixation 275 mm.
• MNK350 – poignée avec entraxe de fixation 325 mm.
• MNK450 – poignée avec entraxe de fixation 425 mm.
• MNK500 – poignée avec entraxe de fixation 475 mm.
Piédestal

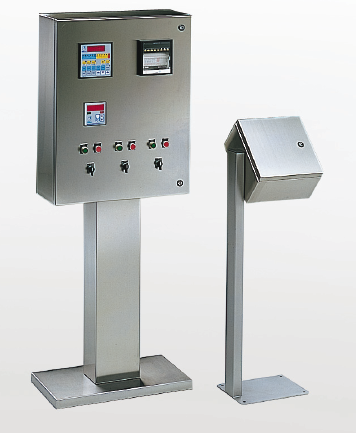

PIÉDESTAL
Conçu pour être utilisé comme simple support ou comme passe-câbles. Réalisé en acier inox EN 1.4301 (TYPE 304L), disponible en deux versions:
PIEDESTAL PR200
Finitions satinées, apte à être utilisé sous des coffrets ayant une profondeur minimum 250 mm;
formé par une colonne courbée en C , complète de couvercle boulonnée, garniture pour permettre l’inspection. Complet de plaque interne en sendzimir. Degré de protection IP65. Une contre-plaque en sendzimir est en outre prévue pour assurer solidité de fixation des coffrets modulaires au sommet de la colonne (pour coffrets à partir de L.600 mm).
Ces contre-plaques doivent être demandées expressément:
Pour votre ordre utiliser les codes suivants:
• PPRQ6025 – contre-plaques pour coffrets QL/QV64-66-67-69
• PPRQ7530 – contre-plaques pour coffrets QL/QV77-710
PIEDESTAL PR100
Apte à supporter soit des boîtes à boutons soit des coffrets profondeur minimum 125 mm ; formé par un tubulaire inox microgrénaillé, ne pouvant pas être inspectionné, et une plaque de fixation au sol ajourée.
Presse-étoupe

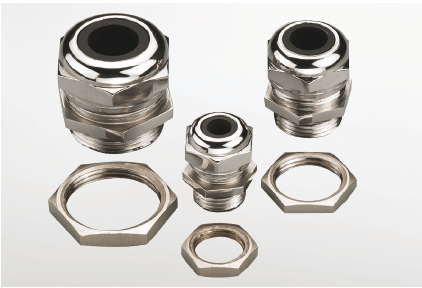

PRESSE-ETOUPES
Les presse-étoupes en acier inox sont à utiliser pour prévenir tout type de corrosion. Cette série, réalisée en UNI EN 1.4305 (TYPE 304L), est particulièrement apte à l’emploi dans les environnements humides et dans des conditions de bord de l’eau.
Le joint en FPM oppose un effet barrière au rayonnement radioactif jusqu’à 2×106 Gray et garantit une résistance excellente à la traction du câble.
• Degré de protection IP68 selon norme EN 60 529 et IP69K selon norme DIN 40 050-T9.
• Plage de température: -40°C + 200°C, intermittent jusqu’à 240°C.
• Disponibles également en version EMC, sur demande
Ces presse-étoupe sont fournis sans embout qui doit être ordonné séparément, au besoin
Presse-étoupe métriques

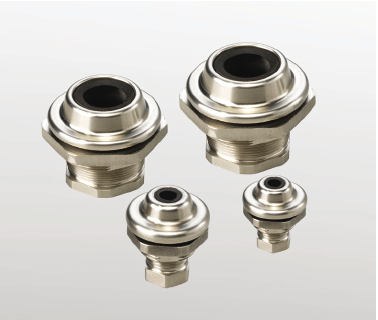

PRESSE-ETOUPES METRIQUES SANITARY
Les presse-étoupe métriques sanitary série PH répondent aux conditions requises pour l’emploi dans les industries alimentaires, laitières, pharmaceutiques et dans tous les environnements où les normes d’hygiène et sanitaires doivent être absolument respectées (Directive machines 2006/42/EC DIN EN 1672-2-2005, Documents EHEDG 8 E 13). Cela grâce aux solutions techniques adoptées et au dessin: surfaces inclinées 25% pour éviter le dépôt de saleté, arêtes mousses, manque de taraudages, fentes, interstices au contact de l’environnement externe; ils sont à l’épreuve de violation du fait qu’il est impossible de les ouvrir depuis l’extérieur.
Livrés complets de OR, joint d’étanchéité standard sur le câble et l’embout.
Réalisés en acier inox EN 1.4301 (TYPE 304L), finition polie; le joint EPDM est apte à l’emploi dans les environnements pour lesquels a été conçu le presse-étoupe: possibilité de joints réalisés avec d’autre matériaux, sur demande.
Ces presse-étoupes sont livrés complets d’embout.
• Degré de protection IP68 selon norme EN 60 529 et IP69K selon norme DIN 40 050-T9.
• Plage de température: -40°C + 120°C, intermittent jusqu’à 140°C.
• Sur demande ils sont disponibles également en version EMC.
Bouchons

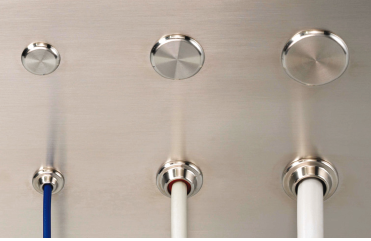

BOUCHONS
Réalisés en acier inox EN 1.4404 (TYPE 316L) pour boucher des trous prédisposés mais restés inutilisés. Avec seulement 4 articles, en utilisant les rondelles de centrage, on peut boucher tous trous compris entre Ø 6,5 et Ø 40 mm. même s’ils sont façonnés pour les presse-étoupe de la série “SANITARY”.
