QL-EX Szekrények
QL-EX Szekrények

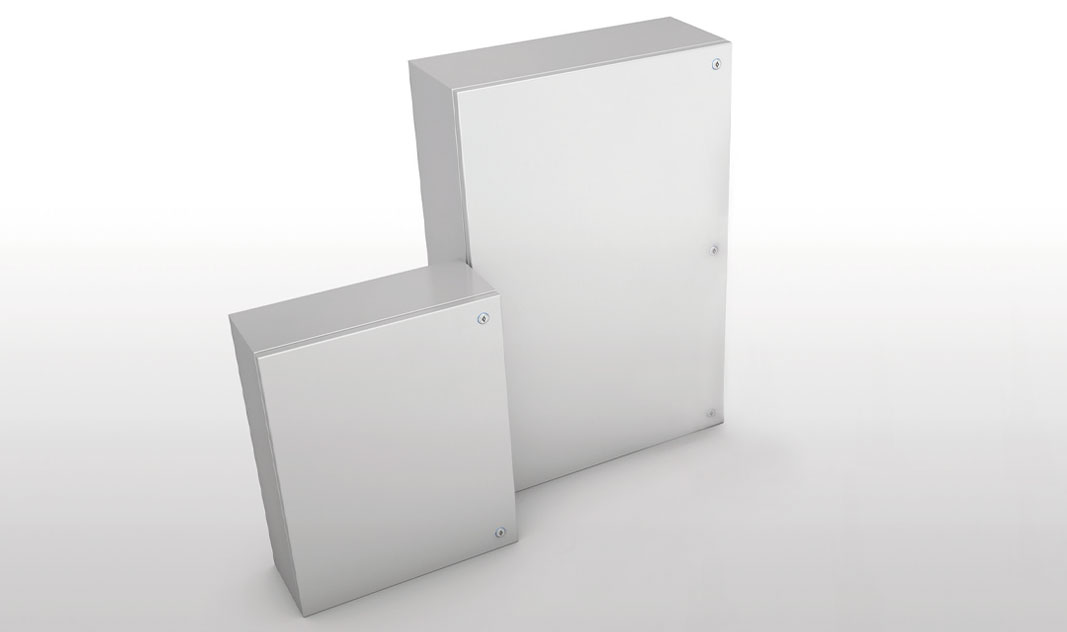

SZEKRÉNYEK – „QL” SOROZAT
• Anyag: az egyik oldalon polírozott (Scotch-Brite) és védelemmel ellátott EN 1.4301 (TYPE 304L) vagy EN 1.4404 (TYPE 316L) rozsdamentes acél.
• A szekrény egyetlen lemezből készül, a burkolat elülső élének többszörös meghajlításával.
• Kábelátvezető lemez nélkül.
• Egyszárnyú, teli ajtó.
• Kéttollú szabvány ajtózár, 3 mm-es BT, rozsdamentes acél külső részekkel.
• Rozsdamentes acél belső zsanérok: a CEI EN 60204-1 ajánlásainak megfelelően 120°-ban nyithatók.
• Az ajtó maximális teherbírása: 12 kg.
• Expandált poliuretán vagy expandált szilikon tömítés.
A burkolatok az alábbi Maximum Felületi Hőmérsékletekkel alkalmazhatóak:
-20°C-tól +60°C-ig kétkomponensű expandált poliuretán tömítéssel
-40°C-tól +180°C-ig kétkomponensű expandált szilikon tömítéssel
• Galvanizált, EN 10142 sendzimir lemezből készült belső lemez, tőcsavarokkal a szekrény hátlapjához rögzítve.
• Földelés előkészítés, a vonatkozó törvényeknek megfelelően.
• Esetleges furatokkal a kézikönyvben megjelölt paramétereknek megfelelően.
• Védettség: IP 66 (CEI EN 60529).
• Minősítések 1-2-21-22 zónához
MEGJEGYZÉS: Ezen szekrények tervei egyediek és ezért alkalmazhatók az egész QL-EX sorozatra.
| SZEKRÉNYEK | ANYAG | TÖMÍTÉS | SZERELŐLAPOK | RAJZOK | ||||
| ART/ITEM | L | H | P | X | Y | |||
| QL33/304-EX | 300 | 300 | 180 | TYPE 304L | POLIURETÁN | 270 | 240 | DOWNLOAD |
| QL34/304-EX | 300 | 450 | 200 | TYPE 304L | POLIURETÁN | 270 | 390 | DOWNLOAD |
| QL36/304-EX | 300 | 600 | 250 | TYPE 304L | POLIURETÁN | 270 | 540 | DOWNLOAD |
| QL43/304-EX | 450 | 300 | 200 | TYPE 304L | POLIURETÁN | 420 | 240 | DOWNLOAD |
| QL44/304-EX | 450 | 450 | 200 | TYPE 304L | POLIURETÁN | 420 | 390 | DOWNLOAD |
| QL46/304-EX | 450 | 600 | 250 | TYPE 304L | POLIURETÁN | 420 | 540 | DOWNLOAD |
| QL64/304-EX | 600 | 450 | 250 | TYPE 304L | POLIURETÁN | 570 | 390 | DOWNLOAD |
| QL66/304-EX | 600 | 600 | 250 | TYPE 304L | POLIURETÁN | 570 | 540 | DOWNLOAD |
| QL66P/304-EX | 600 | 600 | 300 | TYPE 304L | POLIURETÁN | 570 | 540 | DOWNLOAD |
| QL67/304-EX | 600 | 750 | 250 | TYPE 304L | POLIURETÁN | 570 | 690 | DOWNLOAD |
| QL69/304-EX | 600 | 900 | 250 | TYPE 304L | POLIURETÁN | 570 | 840 | DOWNLOAD |
| QL77/304-EX | 750 | 750 | 300 | TYPE 304L | POLIURETÁN | 720 | 690 | DOWNLOAD |
| QL710/304-EX | 750 | 1000 | 300 | TYPE 304L | POLIURETÁN | 720 | 940 | DOWNLOAD |
| QL86/304-EX | 800 | 600 | 300 | TYPE 304L | POLIURETÁN | 770 | 540 | DOWNLOAD |
| QL812/304-EX | 800 | 1200 | 320 | TYPE 304L | POLIURETÁN | 770 | 1140 | DOWNLOAD |
| QL33S/304-EX | 300 | 300 | 180 | TYPE 304L | SZILIKON | 270 | 240 | DOWNLOAD |
| QL34S/304-EX | 300 | 450 | 200 | TYPE 304L | SZILIKON | 270 | 390 | DOWNLOAD |
| QL36S/304-EX | 300 | 600 | 250 | TYPE 304L | SZILIKON | 270 | 540 | DOWNLOAD |
| QL43S/304-EX | 450 | 300 | 200 | TYPE 304L | SZILIKON | 420 | 240 | DOWNLOAD |
| QL44S/304-EX | 450 | 450 | 200 | TYPE 304L | SZILIKON | 420 | 390 | DOWNLOAD |
| QL46S/304-EX | 450 | 600 | 250 | TYPE 304L | SZILIKON | 420 | 540 | DOWNLOAD |
| QL64S/304-EX | 600 | 450 | 250 | TYPE 304L | SZILIKON | 570 | 390 | DOWNLOAD |
| QL66S/304-EX | 600 | 600 | 250 | TYPE 304L | SZILIKON | 570 | 540 | DOWNLOAD |
| QL66PS/304-EX | 600 | 600 | 300 | TYPE 304L | SZILIKON | 570 | 540 | DOWNLOAD |
| QL67S/304-EX | 600 | 750 | 250 | TYPE 304L | SZILIKON | 570 | 690 | DOWNLOAD |
| QL69S/304-EX | 600 | 900 | 250 | TYPE 304L | SZILIKON | 570 | 840 | DOWNLOAD |
| QL77S/304-EX | 750 | 750 | 300 | TYPE 304L | SZILIKON | 720 | 690 | DOWNLOAD |
| QL710S/304-EX | 750 | 1000 | 300 | TYPE 304L | SZILIKON | 720 | 940 | DOWNLOAD |
| QL86S/304-EX | 800 | 600 | 300 | TYPE 304L | SZILIKON | 770 | 540 | DOWNLOAD |
| QL812S/304-EX | 800 | 1200 | 320 | TYPE 304L | SZILIKON | 770 | 1140 | DOWNLOAD |
| QL33/316-EX | 300 | 300 | 180 | TYPE 316L | POLIURETÁN | 270 | 240 | DOWNLOAD |
| QL34/316-EX | 300 | 450 | 200 | TYPE 316L | POLIURETÁN | 270 | 390 | DOWNLOAD |
| QL36/316-EX | 300 | 600 | 250 | TYPE 316L | POLIURETÁN | 270 | 540 | DOWNLOAD |
| QL43/316-EX | 450 | 300 | 200 | TYPE 316L | POLIURETÁN | 420 | 240 | DOWNLOAD |
| QL44/316-EX | 450 | 450 | 200 | TYPE 316L | POLIURETÁN | 420 | 390 | DOWNLOAD |
| QL46/316-EX | 450 | 600 | 250 | TYPE 316L | POLIURETÁN | 420 | 540 | DOWNLOAD |
| QL64/316-EX | 600 | 450 | 250 | TYPE 316L | POLIURETÁN | 570 | 390 | DOWNLOAD |
| QL66/316-EX | 600 | 600 | 250 | TYPE 316L | POLIURETÁN | 570 | 540 | DOWNLOAD |
| QL67/316-EX | 600 | 750 | 250 | TYPE 316L | POLIURETÁN | 570 | 690 | DOWNLOAD |
| QL69/316-EX | 600 | 900 | 250 | TYPE 316L | POLIURETÁN | 570 | 840 | DOWNLOAD |
| QL77/316-EX | 750 | 750 | 300 | TYPE 316L | POLIURETÁN | 720 | 690 | DOWNLOAD |
| QL710/316-EX | 750 | 1000 | 300 | TYPE 316L | POLIURETÁN | 720 | 940 | DOWNLOAD |
| QL33S/316-EX | 300 | 300 | 180 | TYPE 316L | SZILIKON | 270 | 240 | DOWNLOAD |
| QL34S/316-EX | 300 | 450 | 200 | TYPE 316L | SZILIKON | 270 | 390 | DOWNLOAD |
| QL36S/316-EX | 300 | 600 | 250 | TYPE 316L | SZILIKON | 270 | 540 | DOWNLOAD |
| QL43S/316-EX | 450 | 300 | 200 | TYPE 316L | SZILIKON | 420 | 240 | DOWNLOAD |
| QL44S/316-EX | 450 | 450 | 200 | TYPE 316L | SZILIKON | 420 | 390 | DOWNLOAD |
| QL46S/316-EX | 450 | 600 | 250 | TYPE 316L | SZILIKON | 420 | 540 | DOWNLOAD |
| QL64S/316-EX | 600 | 450 | 250 | TYPE 316L | SZILIKON | 570 | 390 | DOWNLOAD |
| QL66S/316-EX | 600 | 600 | 250 | TYPE 316L | SZILIKON | 570 | 540 | DOWNLOAD |
| QL67S/316-EX | 600 | 750 | 250 | TYPE 316L | SZILIKON | 570 | 690 | DOWNLOAD |
| QL69S/316-EX | 600 | 900 | 250 | TYPE 316L | SZILIKON | 570 | 840 | DOWNLOAD |
| QL77S/316-EX | 750 | 750 | 300 | TYPE 316L | SZILIKON | 720 | 690 | DOWNLOAD |
| QL710S/316-EX | 750 | 1000 | 300 | TYPE 316L | SZILIKON | 720 | 940 | DOWNLOAD |
A 33-34-43: 1 központi záras
A QLP812 három záras
