C – Kábelcsatornák
Kábelcsatornák

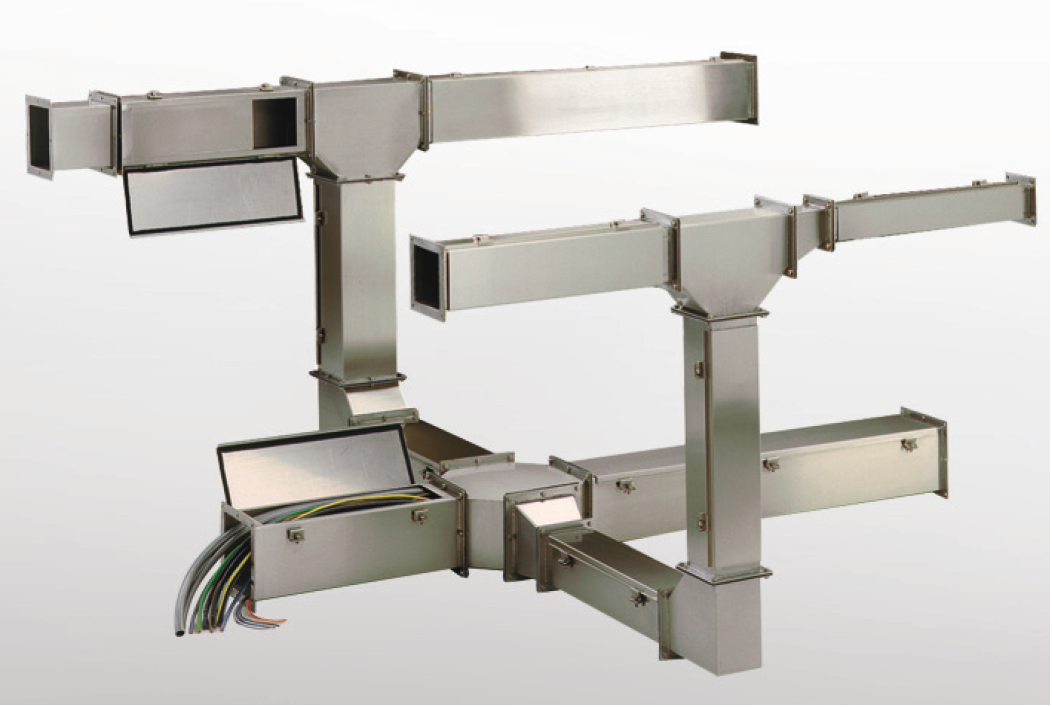

C – KÁBELCSATORNÁK
• Finoman megmunkált felületű EN 1.4301 (TYPE 304L) rozsdamentes acélból készül,
• Védettség: IP66, a CEI EN 60529 előírások szerint.
• Mindegyik elem rögzítő karimával van egymáshoz rögzítve, amelyek között olajálló tömítés található.
• Mindegyik részt tömítéssel, az összeszerelést szolgáló csavarokkal és földelő csavarral együtt szállítjuk.
• EGYENES RÉSZ
Különböző hosszúságban készül, „C” fémidomból, önkioltó olajálló tömítéssel ellátott zsanéros fedéllel és nagy teherbírású csavarzárral egészül ki. Az 1,5 méternél hosszabb idomok esetében a fedél külön részt képez.
• EGYENES CSŐRÉSZ:
60 x 60 és 100 x 100 mm-es idomként kapható, Az egyenes részek helyett használható, ha az ellenőrzés nem feltétlen követelmény, és a költségeket alacsonyan kell tartani. Az elválasztó panelek és a teleszkópos részek ezzel a konkrét sorozattal nem használhatók.
TELESZKÓPOS RÉSZ
Csőszerű rész. A hosszúság 50 és 500 mm közötti kiegyenlítésére használható. A tömítést a teleszkóp mobil rögzítő karimája és az egyenes kábelcsatorna rögzített rögzítő karimája közé helyezett, tartozékot jelentő, „O”gyűrű zárása garantálja. Ilyen
esetben az általános védettség: IP54 fokozatra csökken.
Elválasztó panel használata esetén, annak az egyenes kábelcsatorna résznek, amelyhez a teleszkópos rész illeszkedik, legalább 1000 mm hosszúnak kell lennie, hogy ne akadályozza a teleszkóp hosszállítási lehetőségeit. Ha ez nem lehetséges, rövidítést kell végezni.
HEGESZTENDŐ RÉSZ
Csőszerű elem, peremes véggel és hegesztendő peremmel ellátva, a kábelcsatorna kialakítása által megkívánt levágás és formálás után az adott alkatrészhez való rögzítéshez.
SZERELVÉNYEK
45°-os és 90°-os csőív, „T” szerelvények, keresztcsatlakozók és excentrikus adapterek kaphatók, ezek mindegyike karimával ellátott, és nem lehet a belsejükbe belelátni.
EGYÉB ALKATRÉSZEK
A sorozatokat központos vagy excentrikus furatú szűkítő adapter karimák és záró lemez egészítik ki.
ELVÁLASZTÓ PANELEK
Rozsdamentes acél lapok, „L” alakban meghajtott, 100 x 100 mm-es idomokban, amelyek a betekintést engedő egyenes részeket két részre osztják. Az alsó rögzítést szolgáló nyílások lehetővé teszik a két alkatrész tetszés szerinti kicserélését, fúrásra nincs szükség, minthogy biztosítjuk a megfelelő talpcsavart. Az 1000 mm-nél hosszabb részeknél több elválasztó panelt kell összekapcsolni.
TARTÓKONZOLOK
EN 1.4301 (TYPE 304L) rozsdamentes acélból készülnek, kétféle változatban:
a) Konzol típus, a falra való rögzítéshez.
b) Akasztó típus, kétrészes, a plafonra való rögzítéshez.
A b) esetben, a két részt egy EN 1.4301 (TYPE 304L) rozsdamentes acél, 21,3 mm átmérőjű, 1,5 mm vastagságú, kívánt méretre vágott, kifúrt és csavarral rögzített cső közbeiktatásával kell csatlakoztatni (nem része a leszállított tartozékoknak).
A konzolokra való rögzítés céljából a kábelcsatornát rá kell csavarozni a tartóra. A terpesztő csavarok és a falba való rögzítést szolgáló csavarok nem részei képezik a leszállított tartozékok részét.
