Kisszekrény Tartozékok
Maszkok

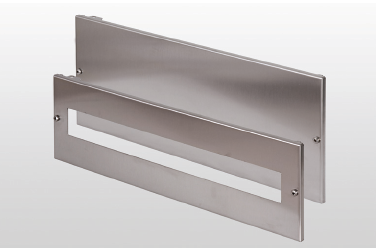

MASZKOK
Finom polírozású TYPE 304L rozsdamentes acélból készült panelek, melyeket csavarokkal rögzítünk a szekrényben lévő kerethez. Teli és előfúrt változatban egyaránt rendelhetők H.150 és H.200 magassággal, az utóbbit rajz szerint is furatozhatunk. 24 modul elhelyezését teszi lehetővé minden lemezen és a panelek és az üveges ajtó közötti távolság 50 mm.
• PQM150F – H 150 mm furatolt maszk 24 kapcsoló részére
• PQM150C – H 150 mm zárt maszk
• PQM200F – H 200 mm furatolt maszk 24 kapcsoló részére.
• PQM200C – H 200 mm zárt maszk.
DIN rudak

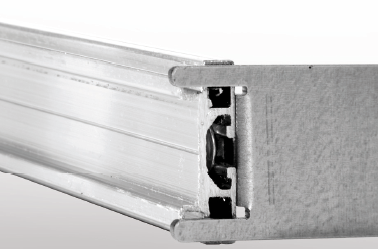

DIN RUDAK
A DIN rudak préselt alumínium profilból készülnek, horganyzott acélból készített fix rögzítő kengyellel vannak ellátva. Nem alkotják a maszkok részét, ezért külön kell rendelni.
• DINQM24 –rögzítőkkel ellétott DIN rudak
Belső ajtók
BELSŐ AJTÓK
Szerelési egységben szállítjuk, és a berendezések szekrényeken belüli védett és zárt elhelyezését szolgálják. A „Q” sorozat egyajtós szekrényeinél használható. Finom po¬lírozású, 1,5 és 2 mm vastag, EN 1.4301 (TYPE 304L) rozsdamen¬tes acélból készül, és ragasztott PVC filmbevonat védi.
Jobb- vagy balzsanéros egyaránt lehet. A szabvány belső ajtó krómozott kéttollú zárral rendelkezik. A belső ajtóra ma-ximum 12 kg tömegű berendezés rögzíthető.
• Az első ajtó belső része és a belső ajtó közötti távolság 45mm.
• Védettség: IP20.
• Igény szerint egyedi furatokkal is rendelhető.
Védőajtók

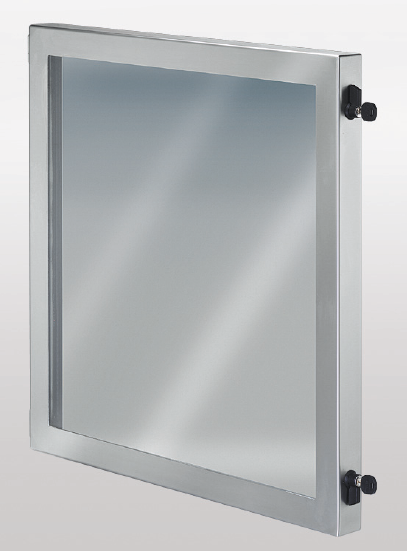

VÉDŐAJTÓK
Finoman polírozott EN 1.4301 (TYPE 304L) rozsdamentes acélból készül, 3+3 mm rétegű törésálló üveggel, különösen ajánlott a külső ajtóra rögzített szerelvények megvédésére. A szabvány változat fekete horganyzott szárnyas zárakkal (Yale kulcs) és tömítéssel rendelkezik. 180°-ig nyitható. Védettség: IP65.
Megjegyzés: ha szélesebb ajtóra szerelik a védőajtó max. 90°-ra nyílik.
ROZSDAMENTES SZERELŐLAPOK
EN 1.4404 (TYPE 316L) 2B rozsdamentes lemezből készűlnek a QL/QV típusú szekrények részére. Szerelési egységcsomagban szállítjuk (a felhasználó kérésére cseréljük).
Esőtetők

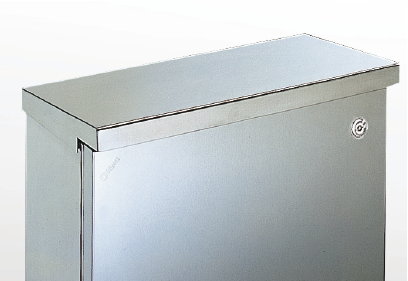

ESŐTETŐK
Finom polírozású és védelemmel ellátott EN 1.4301 (TYPE 304L) rozsdamentes acélból készül, és minden szekrénytípushoz rendelhető. Használata akkor javasolt, ha a szekrényt várhatóan kültéren helyezik el, és időjárás elleni védelemre van szükség. 25 mm-re kinyúlik az első ajtó fölé. Szerelési egységben szállítjuk.
Fali Rögzítők
FALI RÖGZÍTŐK
EN 1.4404 (TYPE 316L) rozsdamentes acélból készül, egyszerűen felszerelhető a „Q” sorozat szekrényeinek hátoldalára a már előmenetelt furat segítségével, de a nagyobb méretű szekrényeknél még szükség van egy második furatra. A víz- és porállóság a speciális tömítéseknek köszönhetően válotozatlan marad.
• SP025 – 4 darabos készlet
EN 1.4404 (TYPE 316L) rozsdamentes acélból készülnek és ugyanazokkal a tulajdonságokkal rendelkeznek mint az SP025 de ezekkel ellentétben nagyobb támasztófelülettel rendelkeznek és így a dobozhoz hegeszthetők, csavarok használata nélkül ( pl. a CC vagy CX-A felső részének rögzítése).
Földelőkábel rögzítésére is ki van alakítva.
• SP035 – 4 darabos készlet
Anyag: rozsdamentes acél EN 1.4404 (TYPE 316L).
Fali rögzítések szekrényekhez QLP / QVP kód 612, 812, 814, 128A.

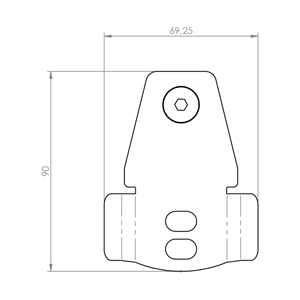

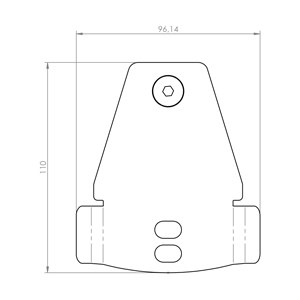

• SP025-QLP40 – 4 darabos készlet
Anyag: rozsdamentes acél EN 1.4404 (TYPE 316L).
Fali rögzítések szekrényekhez QLP / QVP kód 816, 616, 168A.
• SP025-QLP60 – 4 darabos készlet
Zárak

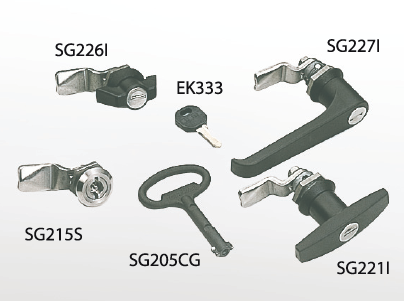

ZÁRAK
Minden sorozat szekrényeit megfelelő szekrényzárral szállítjuk. Minden esetben más, különböző típusú zárakkal is szolgálunk, melyekre a szabvány zárak tökéletesen kicserélhetők és amelyekhez BT és Yale típusú kulcsok egyaránt járnak.
Gázrugók

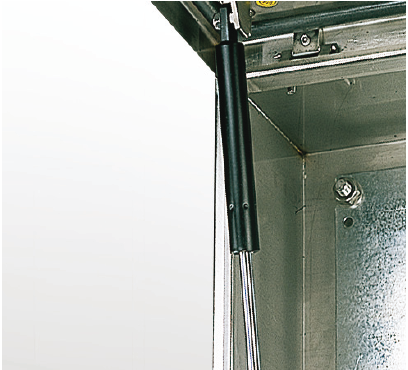

GÁZRUGÓK
A gázrugók az ajtók felfelé történő nyitását szolgálják (sirályszárny).
Megkönnyítik a nyitást, és az ajtószárnyon lévő fékberendezés
egyensúlyi helyzetbe állítja a kinyitott ajtót.
A különböző követelményekhez különböző teljesítményű gázrugók
állnak rendelkezésre.
• SA910 10 Kg-s gázrugó (szerelve)
• SA915 15 Kg-s gázrugó (szerelve)
• SA920 20 Kg-s gázrugó (szerelve)
• SA930 30 Kg-s gázrugó (szerelve)
• SA940 40 Kg-s gázrugó (szerelve)
• SA950 50 Kg-s gázrugó (szerelve)
Ajtókitámasztók

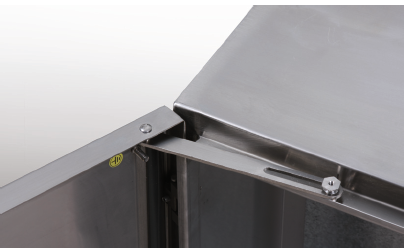

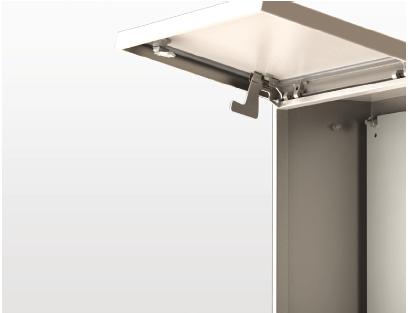

AJTÓKITÁMASZTÓK
Az ajtók felfelé történő nyitását (sirályszárny) segítő kitámasztó rudak, szekrénytípushoz használhatók. Biztonságosak és kényelmesek, és automatikus beakasztóval is rendelkeznek, amely lehetővé teszi az ajtó nyitott helyzetben való rögzítését. Jobb és bal oldali változattal egyaránt rendelkezik. 600 x 600 mm fölötti ajtó méretnél ajánlott két rudat használni, jobbost és balost.
• ASQLVDX kitámasztórudat DX QL/QV/QLP/QVP
• ASQLVSX kitámasztórudat SX QL/QV/QLP/QVP
• ASQSMDX kitámasztórudat DX QS/QM
• ASQSMSX kitámasztórudat SX QS/QM
Becsukódásgátló
BECSUKÓDÁSGÁTLÓ
EN 1.4301 (TYPE 304L) rozsdamentes acélból készül, és az ajtó véletlen becsukódásának megakadályozását szolgálja.
Felfelé nyíló ajtajú (sirályszárny) szekrényhez nem használható.(.)
• DAC01 – Szerelési egységben szállítjuk
Fogantyú MNB – Fogantyú MNK

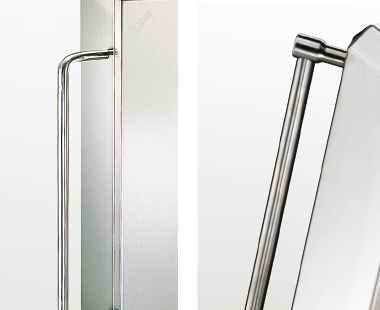

FOGANTYÚK
TYPE 304L tükörpolírozott rozsdamentes acél rúdból készül, szerelése
a vezérlőszekrényként használt szekrények esetében javasolt. Szerelési egységben szállítjuk, többféle változatban:
• MNB200 – 200 mm tengelytávolságú fogantyú.
• MNB300 – 300 mm tengelytávolságú fogantyú.
• MNK300 – 275 mm tengelytávolságú fogantyú.
• MNK350 – 325 mm tengelytávolságú fogantyú.
• MNK450 – 425 mm tengelytávolságú fogantyú.
• MNK500 – 475 mm tengelytávolságú fogantyú.
Piedistalli

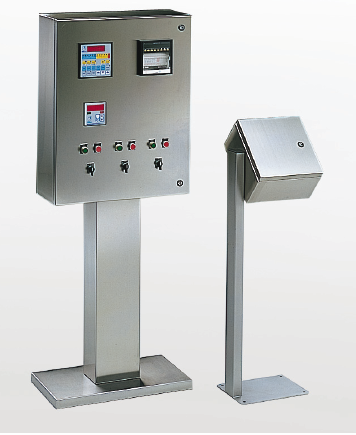

ÁLLVÁNYOK
Állványként és kábelvezető csatornaként egyaránt használható, EN 1.4301 (TYPE 304L) rozsdamentes acélból készül, és kétféle változatban rendelhető.
PR200 ÁLLVÁNY
Finom polírozású, a legalább 250 mm mélységű szekrények alatt használható. Egy „C” formájúra hajlított oszlopból áll, amit tömítéssel ellátott, csavarozott fedőlemez és horganyzott belső lemez egészít ki. Védettsége IP65. Egy horganyzott támasztólemez is jár hozzá, amely a moduláris szekrénynek az oszlop tetejére való biztonságos rögzítését segíti elő (az L.600 szekrénytől kezdve). Ezeket az állványokat külön kell megrendelni, a következő kódok segítségével:
• PPRQ6025 A QL/QV64-66-67-69 szekrények kiegészítője
• PPRQ7530 A QL/QV77-710 szekrények kiegészítője.
PR100 ÁLLVÁNY
a nyomógomb panelekhez, a csatlakozó dobozokhoz és a legalább 125 mm széles szekrényekhez használható, rozsdamentes acél kábelvezető csatorna, mikroszemcse szórásos felületkezelés, zárt kialakítás, és előfúrt lemez a talajhoz való rögzítéshez.
Rozsdamentes

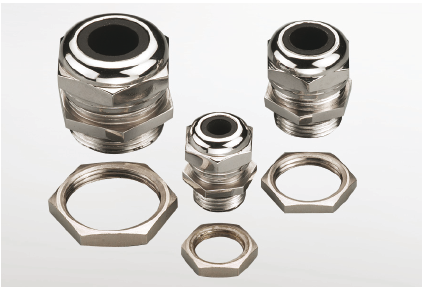

ROZSDAMENTES ACÉL TÖMÍTŐCSAVAR
A korrózió kockázatának kiküszöbölését szolgáló rozsdamentes acél tömítő csavar.
Ennek az UNI EN 1.4305 (TYPE 304L) szerint készült sorozatnak a használata párás környezetben és száraz/ nedves körülmények között különösen ajánlott.
A Perbunan tömítések 2 x 106 Gray értékig megakadályozzák a radioaktív sugárzás bejutását, és ellenállnak a vezeték feszítésének.
• Az EN 60 529 E IP69K és DIN 40 050-T9 védettsége IP68
• – 40° C és +200°C között ellenál¬lnak a hőmérsékletnek, esetleg 240°C-ig.
• Kérésre EMC kivitelben is rendelkezésre áll.
A tömítőcsavarokat szorítóanya nélkül szállítjuk: szükség esetén külön kell megrendelni.
Tömítőcsavarok

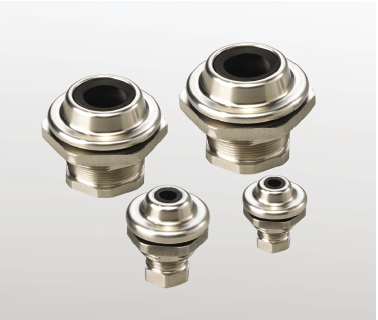

EGÉSZSÉGÜGYI TÖMÍTŐCSAVAROK
A PH típusú tömítőcsavarok megfelelnek a gyógyszeripar, élelmiszeripar, tejipar követelményeinek és minden követelménynek ahol az egészégügyi követelmények kötelező érvényűek (2006/42/EC DIN EN 1672-2-2005 előírások és EHEDG 8 E 13 Nyomtatványok).
A műszaki megoldásoknak és kialakításoknak megfelelően: 25% ferde döntés, hogy megakadályozza a piszok lerakódását, gömbölyített sarkok, menetek nélkül, külső mélyedések és repedések nélkül, az illetéktelen behatolás megakadályozásának legjobb bizonyítéka, mivel kívűlről nem nyitható.
Úgy a kábelen mint az anyán OR tömítéssel ellátva szállítjuk.
Polírozott EN 1.4301 (TYPE 304L) rozsdamentes anyagból készül, EPDM tömítéssel és megfelel abban a környezetben , ahol szükségszerű a tömítő csavar használata és be lett tervezve és többféle anyagból is rendelkezésre áll.
• Az EN 60 529 E IP69K és DIN 40 050-T9 védettsége IP68
• – 40° C és +120°C között ellenál¬lnak a hőmérsékletnek, esetleg 140°C-ig.
• Kérésre EMC kivitelben is rendelkezésre áll.
Dugok

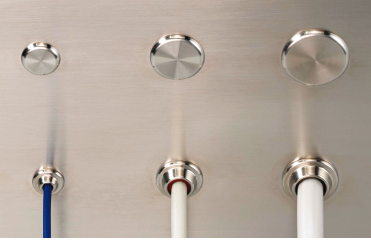

DUGÓK
Az EN 1.4404 (TYPE 316L) rozsdamentes dugók a fel nem használt furatok eltömésére szolgálnak. A megfelelő alátéttel ellátva Ø 6,5 -től Ø 40 mm- ig minden furatot el lehet tömíteni, még a“SANITARY” furatokat is és csak 4 típus áll rendelkezésre.
Egyéb tartozékok:
“a SZEKRÉNY tartozékok” fejezetben
IMS rendszer, elektrokonduktív tömítés, srs kábelrendszerm lámpatersek, állítható lábak, aljzatok, irattartók.
A “ vezérlő egységek és felfüggesztő rendszerek” részben
Felfüggesztő rendszerek
A “ Légkondiciomálás” részben
Légkondicionálás, szellőzés
