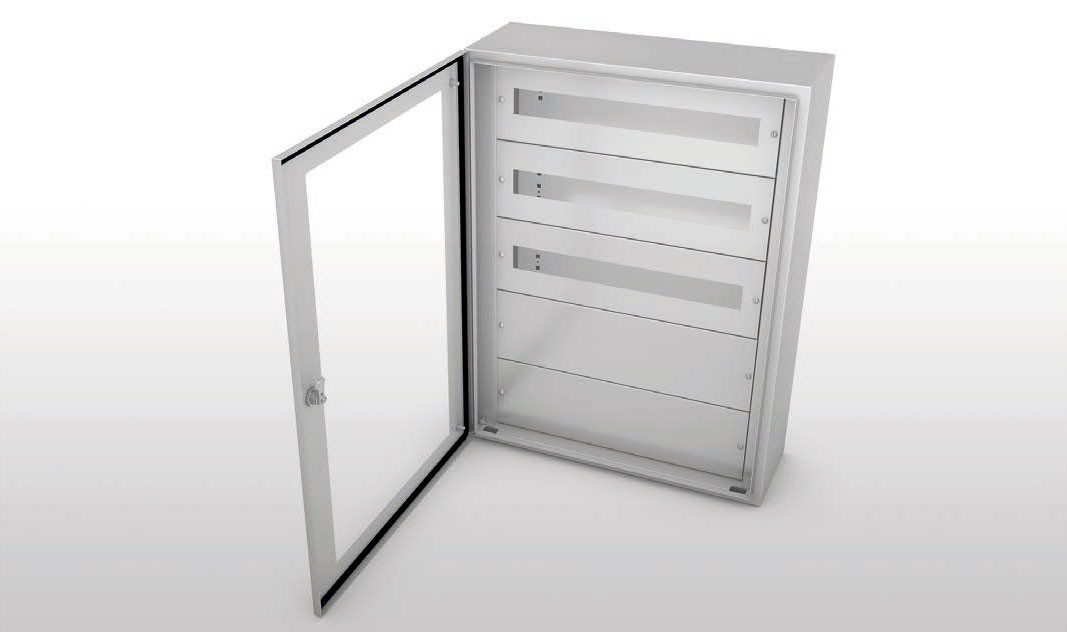

QM SZEKRÉNYEK
• Az új QM sorozat moduláris berendezések számára lett kifejlesztve.
• Az egyik oldalon finom polírozású és védelemmel ellátott EN 1.4301 (TYPE 304L) rozsdamentes acélból készül.
• A tervezés alatt különös figyelmet fordítottunk az olyan részletekre, amelyek megkönnyítik és meggyorsítják a kábelbekötési munkákat, a ránk jellemző esztétikai szempontok megtartásával.
• A szekrény egyetlen lemezből készül, oly módon meghajlítva, hogy védettség keletkezzen a lemez és az ajtó között.
• Az ajtó 3+3 biztonsági üveggel van ellátva, hogy megfeleljen a biztonsági előírásoknak és időtálló legyen.
• Egy központi, 3 mm-es krómozott kéttollú ajtózár, B.T. kulccsal, a QM096 típustól kezdődően három pontos záráshoz.
• Rozsdamentes acél belső zsanérok: a CEI EN 60204-1 ajánlásainak megfelelően 120°-ban nyithatók.
• Poliuretán habtömítés.
• Horganyzott lemezből készült belső lemez, előfúrva a DIN sínek szereléséhez. A sínek és a csatlakozó moduláris kapcsolók gyári szerelése egyszerűvé teszi az összeszerelt keret behelyezését a szekrény belsejébe. A moduláris panelek két előfúrt, a szekrényre felszerelt oldalsó elemre kerülnek.
• Kábelátvezető nincs előtervezve.
• Földelés előkészítés, a vonatkozó törvényeknek megfelelően.
• Védettség: IP56 zárt ajtónál, IP20 nyitott ajtónál.
• A hátoldalon a fali rögzítést szolgáló 4 db M6-os menetes vakfuratok találhatók.
| SZEKRÉNYEK | TIPO DI PORTA | PIASTRE INTERNE | DISEGNI | ||||||
| ART/ITEM | L | H | P | X | Y | ||||
| QM048 | 590 | 340 | 220 | c/vetro | 542 | 275 | DOWNLOAD | ||
| QM072 | 590 | 490 | 220 | c/vetro | 542 | 425 | DOWNLOAD | ||
| QM096 | 590 | 640 | 220 | c/vetro | 542 | 575 | DOWNLOAD | ||
| QM120 | 590 | 790 | 220 | c/vetro | 542 | 725 | DOWNLOAD | ||
| QM144 | 590 | 940 | 220 | c/vetro | 542 | 875 | DOWNLOAD | ||
| QM168 | 590 | 1090 | 220 | c/vetro | 542 | 1025 | DOWNLOAD | ||
MODULÁRIS KAPCSOLÓSZEKRÉNYEK BERENDEZÉSEI
QM048
48 DB MODU (2 DB PQM150F)
QM072
72 DB MODU (3 DB PQM150F)
QM096
72 DB MODUL (3 DB PQM200F)
96 DB MODUL (4 DB PQM150F)
QM120
96 DB MODUL (1DB PQM150F + 3 DB PQM200F)
120 DB MODUL (5 DB PQM150F)
QM144
120 DB MODUL (2 DB PQM150F + 3 DB PQM200F)
144 DB MODUL (6 DB PQM150F)
QM168
144 DB MODUL (3 DB PQM150F + 3 DB PQM200F)
168 DB MODUL (7 DB PQM150F)
