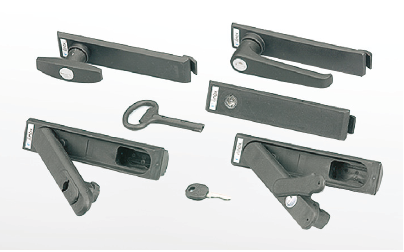

Egyéb kiegészítők
RFID
Rádiófrekvencia azonosítása (RFID, Radio Frequency IDentification)
Egy olyan technológia, amely lehetővé teszi az automatikus beazonosítást és az adatgyűjtést rádiófrekvenciák segítségével. Ezen technológia legfontosabb jellemzője, hogy lehetővé teszi egy egységes azonosító berendezés és egyéb információk hozzárendelését bármely tárgyhoz, egy mikor chip segítségével, és egy vezeték nélküli műszerem keresztül lehetséges az adatok leolvasása.
SRS kábelezés
SRS kábelezés
Az új bekötési rendszer hasznosítja a kétszintű munkafolyamatot. Úgy tartja meg a hagyományos rendszer rugalmasságát, hogy helyet nyer a szekrényben. Helymegtakarítás: A rendszer képes visszaállítani a hagyományos kábelezés akér 30%-át. Rugalmasság: a belső lemez lehetővé teszi, hogy az SRS rendszert csak akkor használjuk, ha valódi előnyök vannak. Költséghatékonyság: kisebb szekrények használata vagy kevesebb szekrény.
Eloszto Panelekhez
Tartozékok
A kiegészítők széles választékának köszönhetően, a szekrények teljes mértékben testreszabhatók.
A széles körű megoldások, javaslatok megtekinthetők a “jellemzők” részben.
PS belső lemezeket
PS BELSŐ LEMEZEK
EN10142 sendzimir horganyzott lemezből készülnek, lehetővé téve a szekrény teljes szélességének kihasználását; ezért a levehető oldalfallal rendelkező szekrények esetében javasolt a használatuk. A 12,5 mm-es függőleges furat és a számozott öntapadó csíkok a lemezhez történő rögzítéshez pontos adatokkal szolgálnak a tartókapcsok rögzítéséről az alkatrésztartó DIN profilok számára.
Ezen lemezek használatakor az akkumulátoros szekrények esetében nem szükséges közbenső lemez, mivel ezek közvetlenül összekapcsolhatóak egymással.
• PSK001 – PS belső lemezeket összekapcsoló készlet
Belső lemezeket PA
PA TÍPUSÚ BELSŐ LEMEZEK
EN10142 sendzimir horganyzott lemezből készülnek, hajlításokkal az összes oldalon a legnagyobb szilárdság elérése érdekében: a szerelési készlettel kerülnek leszállításra és állíthatóak a szekrény teljes mélységére.

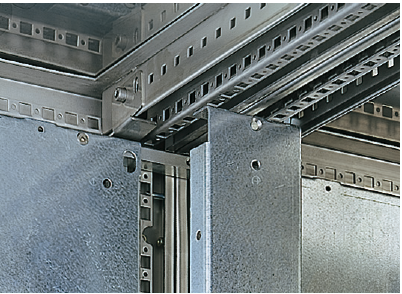

Belső lemez
KÖZBENSŐ LEMEZ
A kivitelezése lehetővé teszi a be- és kiszerelését olyan belső lemezekkel, amelyek már vezetékeztek és beszereltek, EN 10142 sendzimir lemezből készül. Fel van szerelve az összes szerelési tartozékkal, különösképpen 2 merevítővel, amelyek által a belső lemezekkel együtt egy egységes szilárd szerelt felületet képezhet. Az így képzett lemez nem helyezhető a hátsó részen, hanem csak a feszítőrudak előtt.
• PA0117 – belső lemez szekrényekhez h.1800
• PA0119 – belső lemez szekrényekhez h.2000
MEGJEGYZÉS: a közbenső lemez használatakor nem alkalmazható az elválasztó

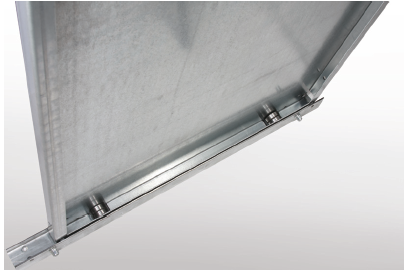

Vezetősín
VEZETŐSÍNEK
Arra lettek tervezve és kivitelezve, hogy megkönnyítsék a több modulból álló, összeszerelt és vezetékelt belső lemez behelyezését a szekrényben oldalról, akkor is, ha jelentős súllyal bírnak. A készlet tartalmaz egy alsó vezetősínt, a lemezre szerelendő görgőket és a szereléshez szükséges csavarokat. 6 méretben kaphatóak:
• GSP03 – vezetősín-pár szekrényekhez L=300
• GSP04 – vezetősín-pár szekrényekhez L=400
• GSP06 – vezetősín-pár szekrényekhez L=600
• GSP08 – vezetősín-pár szekrényekhez L=800
• GSP10 – vezetősín-pár szekrényekhez L=1000
• GSP12 – vezetősín-pár szekrényekhez L=1200
Profilpár
TRANSZFORMÁTORTARTÓ PROFILOK
Profilrendszer arra az esetre, ha súlyosabb szerkezeteket (például transzformátorokat) szükséges eltartani. Párban kerülnek leszállításra, szerelési készlettel együtt, és fel vannak szerelve fogantyúkkal a teljes körű beállításhoz
• ST0600 – transzormátor-tartó profilpár 600-as névleges szélességű szekrények számára
• ST0800 – transzormátor-tartó profilpár 800-as névleges szélességű szekrények számára
• ST1000 – transzormátor-tartó profilpár 1000-es névleges szélességű szekrények számára
• ST1200 – transzormátor-tartó profilpár 1200-as névleges szélességű szekrények számára
Rögzíthető

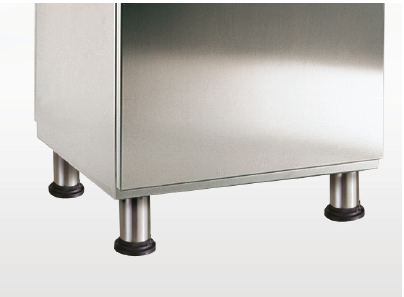

RÖGZÍTHETŐ LÁBAK
Cilinderes alakú, tökéletesen tisztítható, TYPE 304L rozsdamentes acélból
• SA2000MX – rögzíthető 125 és 165 mm között
• SA2200MX – rögzíthető 165 és 205 mm között
Amikor a lábak nem rögzíthetőek közvetlenül a szekrényhez, hanem a lábazati elemek alatt és számítógéptartó alatt, szükséges megrendelni hozzá a megfelelő anyát is:
• SPM14 – M14-es anya lábhoz
Lábazati Elemek
LÁBAZATI ELEMEK
Egyszerű és robusztus kivitelűek, EN 1.4301 (TYPE 304L) rozsdamentes acélból, finomcsiszolással és védelemmel készülnek. A kivitelük lehetővé teszi az oldalsó, a hátsó vagy az elülső kábelbemenetet és az esetleges lábak felhelyezését, és nyitott a padlóval érintkező oldaluk: igény esetén szállíthatóak alaplezáró lemezzel is, amely kábeltartóként is funkcionálhat. Az alaplezáró lemezzel elérhető védelmi szint IP20. Rendelhetőek szerelési készletben, vagy már felszerelve, kapható magasságok: 100 és 200 mm.
Egységes Kábelátvezető Lemezek

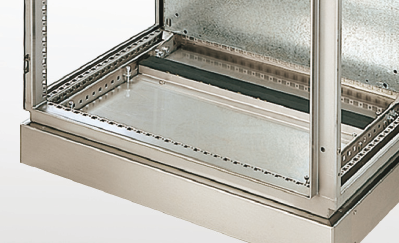

EGYSÉGES KÁBELÁTVEZETŐ LEMEZEK
Az egy darabból álló kábelátvezető lemezek akkor alkalmazandóak, ha nem szükséges a kábelek bemenete a szekrény aljáról, és amikor nagyobb garanciát szeretnénk a szigetelésre, különösképpen a por ellen.
Összetett Kábelátvezető Lemezek

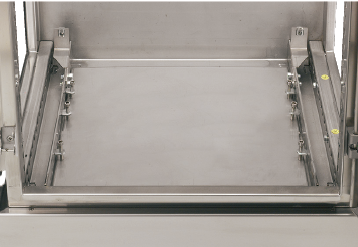

ÖSSZETETT KÁBELÁTVEZETŐ LEMEZEK
Több darabból álló kábelátvezető lemezek (2 darabból a 400-as névleges mélységű szekrények esetében, és 3 darabból az 500-as, 600-as és 800-as névleges mélységű szekrények esetében). Az olyan esetekre javasoltak, amikor a belső lemez nem a leghátsóbb részen helyezkedik el, vagy amikor el kell osztani a kábelek bemenetét több lemezre.
Guillotine Kábelátvezető Lemezek

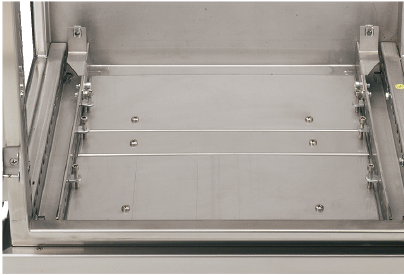

GUILLOTINE KÁBELÁTVEZETŐ LEMEZEK
Praktikus és gyors rendszer a lábazati elemeken át történő kábelátvezetésre. Nem javasolt a használatuk amikor fontos a magas szigetelési szint, különösképpen a por ellen, vagy amikor a kábelátvezető lemezen keresztüli közvetlen átvezetés megoldható. A guillotine kábelátvezető lemezek több darabból állnak. A kábelek lerögzítéséhez javasoljuk a „KÁBELRÖGZÍTŐ ÁTHIDALÓ” használatát.

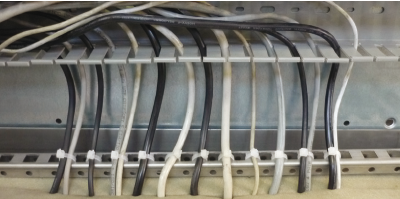

Kábelrögzítő Áthidaló
KÁBELRÖGZÍTŐ ÁTHIDALÓ
Abban az esetben alkalmazandó, ha meg kell kötni azokat a kábeleket, amelyek átmennek a guillotine lemezeken. A szereléshez szükséges csavarokkal együtt szállítjuk.
Ajtó Áthidalók

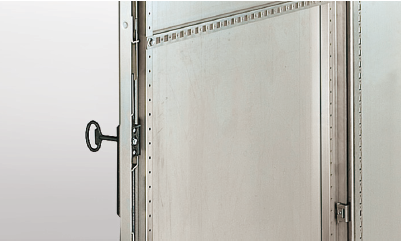

AJTÓ ÁTHIDALÓK
Metszet: 20x20mm.
Az összes szekrény ajtainak számára elérhetőek. A kivitelük által rögzíthetőek közvetlenül a belső sarokhoz M5-ös önmetsző háromszög-szárú csavarokkal, és kétoldalú ragasztóval az ajtóhoz.
Ideálisak a csatornák, burkolatok vagy kábelek rögzítéséhez, és/vagy a széles-furatos ajtók merevítéséhez.
• PRP256 – áthidalók 600-as névleges szélességű ajtókhoz
• PRP258 – áthidalók 800-as névleges szélességű ajtókhoz
• PRP250 – áthidalók 1000-es névleges szélességű ajtókhoz
Munkafelületek

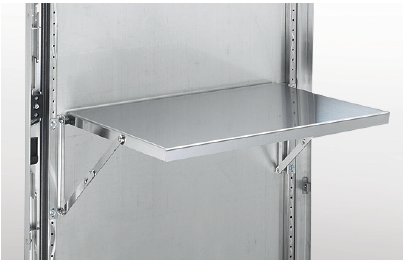

MUNKAFELÜLETEK
TYPE 304L rozsdamentes acélból készülnek, 2B felületkezeléssel, 3 különböző szélességben, a kompakt vagy a moduláris szekrényekben történő beszereléshez.
Az ajtók belső sarkaikhoz kell rögzíteni, és rendelkeznek tartóelemekkel.
• PL0600 – 600-as szélességű ajtókhoz
• PL0800 – 800-as szélességű ajtókhoz
• PL1000 – 1000-es szélességű ajtókhoz

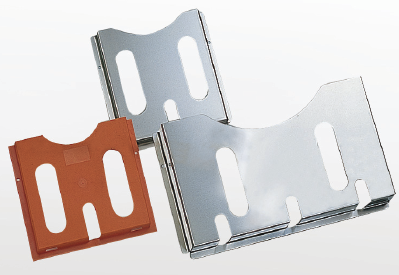

Rajztartó Zseb
RAJZTARTÓ ZSEB
Szerelési készletben kapható és 3 modellben érhető el:
• SG109 – narancsszínű ABS, A4 méretű dokumentumokhoz
• SG108 – TYPE 304L rozsdamentes acél A4 méretű dokumentumokhoz
• SG110 – TYPE 304L rozsdamentes acél A3 méretű dokumentumokhoz

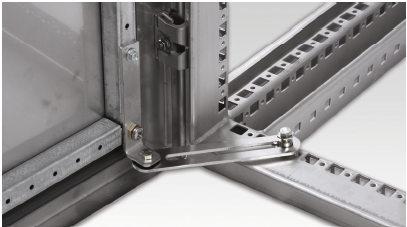

Záródás Gátló Szerkezet
ZÁRÓDÁS GÁTLÓ SZERKEZET
TYPE 304L rozsdamentes acélból készül, akkor szükséges az alkalmazása, ha szeretnénk elkerülni az ajtó véletlenszerű bezáródását.
Szerelési készletben kapható.
• DAC02 –záródás gátló szerkezet szekrényhez
Az áramelvezető szigetelés

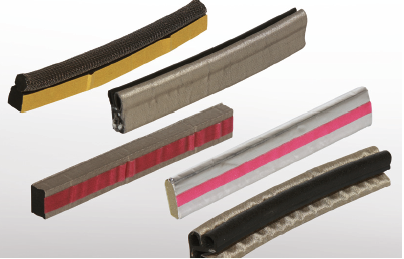

ÁRAMELVEZETŐ SZIGETELÉS
Az áramelvezető szigetelés az elektromos vagy mágneses mező védőlemezéhez szükséges.
A szigetelés rugalmassága különböző expandált anyagokkal érhető el: szilikon, neoprén vagy epdm, a használati körülményektől függően.
INTERBLOKKOK
Mechanikus rendszer, amely lehetővé teszi, hogy meghatározzuk az akkumulátoros szekrények ajtónyitási elsőbbségi sorrendjét.
Az összetétel és az elhelyezés szerint meg kell adni az MKP.PR ábrán bemutatott módon az elsődleges interblokkot (B):
Mechanikus működés, tartalmazza az adott működtető pálcát, amelyet rá kell szerelni az elosztó blokk moduljának ajtajára (elsődleges), hogy vezérelje az akkumulátoros szekrény ajtainak nyitását (másodlagos).
MKP.SE másodlagos interblokk (C):
Minden másodlagos ajtóra fel kell szerelni, amelynek nyitását alárendeljük az elsődleges ajtó nyitásának.
A készárnyú ajtó modulok (például 1200-as vagy 1600-as modulok) esetében, 2 db szükséges.
Az ajtók nyitásiránya nem mérvadó.
Működtető pálcák (D)
Ahhoz szükségesek, hogy továbbítsák a blokkolási vagy kiengedési parancsot az elsődleges ajtótól a másodlagos ajtók felé.
Minden modulhoz rendelni kell egy pálcát, kivéve az elosztó blokkot:
• MKP.AR06 – működtető pálcák 600 mm-es névleges szélességű szekrényekhez.
• MKP.AR08 – működtető pálcák 800 mm-es névleges szélességű szekrényekhez.
• MKP.AR10 – működtető pálcák 1000 mm-es névleges szélességű szekrényekhez.
• MKP.AR12 – működtető pálcák 1200 mm-es névleges szélességű szekrényekhez.
• MKP.AR16 – működtető pálcák 1600 mm-es névleges szélességű szekrényekhez.
MEGJEGYZÉS: az intreblokk CX-A szekrényekre történő felszereléséhez a felső áthidalók használata szükséges (lásd a CX-A tartozékokat).
• TRS03CXA – felső áthidalók 308-as szélességű emelkedéshez
• TRS04CXA – felső áthidalók 408-as szélességű emelkedéshez
• TRS06CXA – felső áthidalók 608-as szélességű emelkedéshez
• TRS08CXA – felső áthidalók 808-as szélességű emelkedéshez
• TRS10CXA – felső áthidalók 1008-as szélességű emelkedéshez
• TRS12CXA – felső áthidalók 1211-es szélességű emelkedéshez

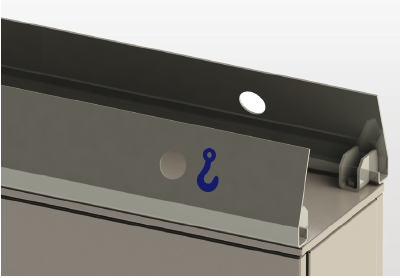

Emelőrudak
EMELŐRUDAK
Használható a vezetékelt akkumulátoros szekrények mozgatásához. Horganyzott, 3 mm vastagságú lemezből készülnek. A rendszer két olyan hosszú rúdból áll, amilyen hosszú az akkumulátoros szekrény, valamint lefogató kapcsokból, amelyeket az emelési kampókhoz kell rögzíteni, és így teljes biztonságban emelhetők a 1.250kg/mt súlyú szekrények.

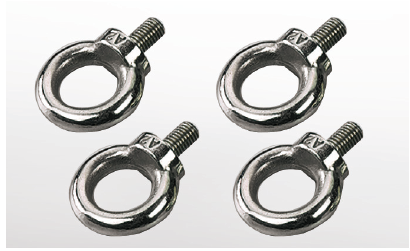

Emelési Kampók
EMELÉSI KAMPÓK
Rendelhetőek horganyzott fémből vagy rozsdamentes acélból, 4 darabos készletben kaphatóak, alkalmazásuk javasolt az egyes modulok szállításához, meghatározott súlyig. Minden kampópár maximális terhelhetősége 450 kg.
•GZ04MX – 4 darabos horganyzott kampó készlet – L.600-800-1000-1200 szekrényekhez
• GI04MX – 4 darabos rozsdamentes kampó készlet – L.600-800-1000-1200 szekrényekhez
Kazettás anyák

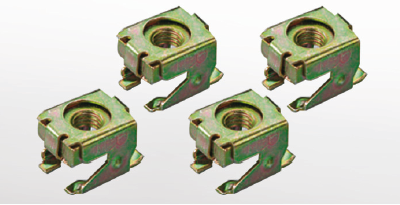

KAZETTÁS ANYÁK
Kazettás anyák elülső rögzítéshez, M6 és M8 menetes kivitelben, különösen robusztusak és könnyen szerelhetőek.
• DGIFM6 – 50 darabos kazettás anya készlet M6-os menettel
• DGIFM8 – 50 darabos kazettás anya készlet M8-as menettel
Önmetsző Csavarok
ÖNMETSZŐ CSAVAROK
M5-ös önmetsző csavarok háromszög alakú szárral, különösen praktikusak olyan rögzítésekhez, amelyekhez a keretek és szárak Ø 4.6-os előfuratai szükségesek.
• VA05 – 50 darabos M5-ös önmetsző csavarkészlet háromszög alakú szárral
Lampada
LÁMPA
• Felvett teljesítmény: 11 W (világító teljesítmény mértéke 75W)
• Világítási intenzitás: 900 Lm
• Izzó: alacsony energiafelhasználású fényforrás, izzófoglalat 2G7
10.000 h
• Megszakító: ON/OFF megszakító világító izzókhoz (igény esetén PIR
mozgásérzékelővel)
• 2,5 mm2 csatlakozóvég kihúzás gátlóval
• Szorítógyűrűk max 0,8 Nm
• Rögzítés: csavaros rögzítés, M5, távolság 300 mm
• Tartó: UL94 V-D műanyag, fényes szürke
• Méretek: 345 x 91 x 40 mm
• Szerelési elhelyezés: szűk rész / széles rész
• Üzemhőmérséklet: -20°C +50° C ( -4°F +122°F )
• Védelmi szint: IP20
Alkalmazhatóak olyan elektromos szekrényekben, amelyekben limitált a tér és sűrű az alkatrészek szerelése, együtt szállítjuk a rögzítő kapcsokkal és a csavarokkal a könnyű felszereléshez az elektromos szekrény bármely pontjában.
Kaphatóak akár konnektor nélkül, akár beépített – különböző típusú – konnektorral. A CX-A szekrények esetében szükséges egy kar felszerelése.

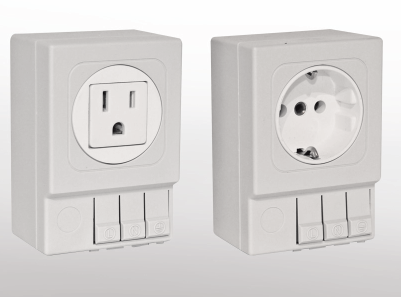

Konnektorok
KONNEKTOROK
• Csatlakozás: 3 nyomó csatlakozóvég hajlékony vezetékkel
• Rögzítés: Szerelőkapocs DIN 35 mm EN 50022 vezetősínen
• Tartó: UL94 V-0 műanyag
• Méretek: 92 x 62 x 48 mm
• Súly: 0.20 Kg
• Szerelési elhelyezés: a vevő igénye szerint
• Üzemhőmérséklet: -45°C +70°C
• Védelmi szint: IP20
A konnektorok, lámpa nélkül, különböző változatokban kaphatóak, 35 mm-es DIN vezetősínekre rögzítendőek (külön igényelhető), és nyomó csatlakozóvégekhez csatlakoztathatóak csavarok nélkül.
