Rádiófrekvencia azonosítása (RFID, Radio Frequency IDentification)

Egy olyan technológia, amely lehetővé teszi az automatikus beazonosítást és az adatgyűjtést rádiófrekvenciák segítségével. Ezen technológia legfontosabb jellemzője, hogy lehetővé teszi egy egységes azonosító berendezés és egyéb információk hozzárendelését bármely tárgyhoz, egy mikor chip segítségével, és egy vezeték nélküli műszerem keresztül lehetséges az adatok leolvasása.
Ez a technológia, ha adattartományhoz vagy kommunikációs hálózathoz van csatlakoztatva, mint például az internethez, egy különösen hatékony módszert jelent új szolgáltatások és hasznos alkalmazások nyújtására, az eljárások optimalizálása érdekében.

Az RFID alkalmazások kapukat nyitnak az információfejlesztés egy új szintje felé. Ezek alkalmazhatóak különböző iparágakban, és az ipar különböző területeinél.
Jelen esetben megfigyeljük az RFID alkalmazását az elektromos szekrényeknél, egy olyan alkalmazás kifejlesztésével, amely lehetővé teszi az UMPC (Ultra Mobile PC) használatát.

Az intelligens szekrény: Ilinox Mobile System

Az RFID IMS rendszer három elemből áll: egy vagy több RFID címke (vagy tag vagy Transponder), egy olvasó és/vagy író berendezés (olvasó), és egy adatkezelő rendszer, amely továbbítja az adatokat az olvasóktól és az olvasók felé, valamint elmenti az adatokat a vonatkozó dokumentum-archívumban annak érdekében, hogy mindig rendelkezésre álljon az összes információ.

ÁLTALÁNOS INFORMÁCIÓK
Panel nyilvántartási adatai

MŰSZAKI DOKUMENTÁCIÓ
Elektromos rajzok
Alkatrész-lista
Beállítási táblázatok

KÉZIKÖNYVEK
Felhasználói kézikönyv
Karbantartási kézikönyv
Pótalkatrészek kézikönyve

KARBANTARTÁS
Rendszeres karbantartás
Megelőző karbantartás
Hibajelenségek felsorolása

PRÓBAÜZEM
Próbaüzemek táblázata

BIZTONSÁGI DOKUMENTÁCIÓ
Megfelelőségi Nyilatkozat
Kockázatelemzés

KIEGÉSZÍTŐ DOKUMENTÁCIÓ
Berendezés elrendezési rajza
…………

RENDSZER LEÍRÁSA
Az IMS rendszer ideálisan alkalmazható a gép oldalára elhelyezett szekrények esetében, amelyek általában komplett berendezéseket és/vagy gépeket szolgálnak ki; a rendszer alkalmazható mindenesetre bármilyen típusú elektromos panel esetében, beleértve a kisszekrényeket, pultokat és vezérlőszekrényeket.
Bármilyen összetételű szekrény belsejében, az Ilinox alkalmaz egy passzív tag-et, amelyben az alábbi adatokat tárolja:
– Termék azonosító kódja,
– Márkajelzés kódja
– Gyártási rendelés száma.

Az építő számára rendelkezésre állnak további mezők, amelyekben az alábbi adatokat tárolhatja:

– Panel azonosítószáma
– Vevő
– Átadás dátuma
– Minőségellenőrző
– Szabványossági nyilatkozat kódja
– Megfelelőségi nyilatkozat kódja
– Azonosító adattábla kódja
– Egyéni tesztek táblázata
– Alkatrészlista táblázata
– Elektromos rajzok kódja
– Tervezett karbantartás táblázatának kódja
– Kézikönyvek kódja
– Beállítási táblázatok kódja

A végfelhasználó számára is rendelkezésre áll egy mező, amelyben berögzítheti:
– A végfelhasználó kódját

A tag-en belül összességében 255 alfanumerikus adat tárolható el, szabadon elosztva az egyes mezők között.
Az informatív kezelési rendszer (szoftver) segítségével, amely az USB-s drive-on található, az adatok előzetesen tárolva vannak; a kezelő megtekintheti a mérő műszeren, reális időben, hogy hány adat lett eltárolva, majd a tag-et egy olvasó/író egységgel az UMPC/PC-nek az USB csatlakozójába csatlakoztatva, átmentheti ezeket.
A szoftver hozzárendel az RFID-hez egy sorozat mappát, amelyekben el lehet helyezni a vonatkozó dokumentumokat,
mint például:

– Műszaki dokumentáció (elektromos rajzok, szoftver)
– Felhasználói és karbantartási kézikönyv
– Pótalkatrész-lista
– Oktatási dokumentációk
– Hibaelhárítási video és animáció
– ……………………

Ezek a dokumentumok lehetnek bármilyen típusúak (PDF, XLS, DOC, DWG, JPG, ……..), de a megjelenítésük csak akkor lehetséges, ha az általunk használt UMPC/PC-re telepítve lett az a szoftver, amellyel megnyithatóak az adott file típusok.
Egy RFID (olvasó) beazonosításával tehát rögtön elérhetővé válik a teljes vonatkozó dokumentáció.
A 8 GB-os drive-on elmenthetőek a vonatkozó adatok nem meghatározott RFID számban, a rendelkezésre álló tárhely kihasználásáig; ez a mellékletek méretétől függ.

RFID

RFID

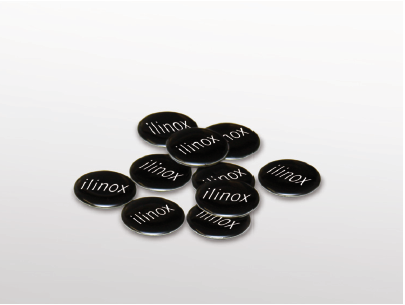

Elektromos műszer, amely egy chip-ből és egy rezonáló spirálból áll, amelyek vezetékelve vannak és össze vannak kötve az tartószerkezetükkel.
A chip (mérete alig néhány milliméter) a műszer „intelligens” része, amelyre az adatok elmentése történik miközben a rezonáló spirál képezi a jelzést továbbító áramkört.

• Passzív típusú tag
• Átmérő 30 mm, vastagság 2,6 mm
• Anyag: Epoxi PVC
• Műszer frekvenciája: 13.56 MHz
• Memória: 1024 Bit, EEPROM Olvasás/Írás
• Elérési idő: <100 ms
• Sorozatszám: egyedi, 64 bit
• Írási ciklusok száma: 100.000
• Minimális adattárolási időtartam: minimum 10 év
• Üzemhőmérséklet: -25°C és +85°C között

Egység

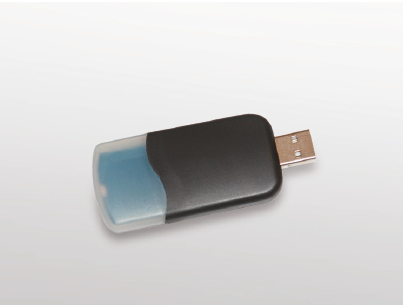

OLVASÓ/ÍRÓ EGYSÉG
Ez az egység, az UMPC/PC egy USB portja által lehetővé teszi az RFID-k olvasását és írását; kölcsönhatásba lép a tag-ekkel, amelyek 13.56 MHz-en működnek, és az alábbi szabványoknak megfelelnek: ISO 15693 – ISO 14443AB – NXP Mifare family – NXP I-Code SLI
• Olvasási távolság:  5 mm.
• Interfész: USB
• Méretek: 84 x 35 x 9 mm.
• Beépített antenna
• Jelzések: 1 kétszínű LED
• Üzemhőmérséklet: -20°C +50°C

Software USB

INFORMATÍV KEZELÉSI RENDSZER

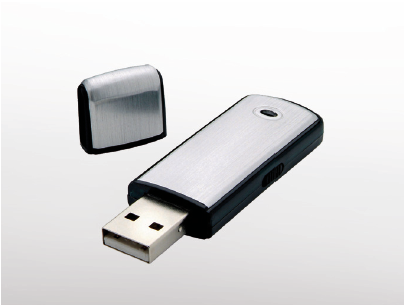

Az informatív kezelési rendszer (szoftver), amely körülbelül 100 MB-nyi tárhelyet foglal el, mindig megtalálható egy 8 GB-os USB-s drive-on, amelyen eltárolható az összes olyan dokumentum, amely az egyes RFID-kre vonatkozik.
Miután feltelepítette a szoftvert, a drive használható bármely másik UMPC/PC-n, amely rendelkezik az alábbi minimális konfigurációval:

• Operációs rendszer: Windows XP, Windows Vista o Windows 7
• Telepített szoftverek: az összes program, amely szükséges az RFID-hez kapcsolódó dokumentum file olvasásához
• USB portok: legalább kettő, legalább 30 mm-es távolságra egymástól.
