Cx-A Monoblokk Szekrények Tartozékai

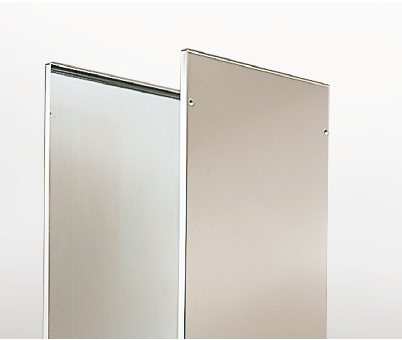

Oldallemezek Párban
OLDALLEMEZEK PÁRBAN
Finom polírozású és védelemmel ellátott EN 1.4301 (TYPE 304L) rozsdamentes acélból készül, vastagság: 1,5 mm, 8 db domború fejű csavarral kívülről a kerethez rögzítve, közvetlenül a modulra vagy a több modul egységre szerelhető.

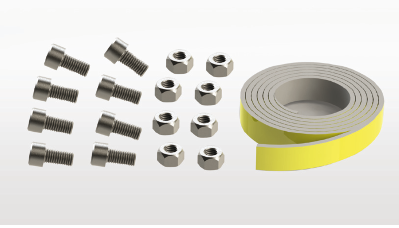

Modulösszekötő készlet
MODUL ÖSSZEKAPCSOLÓ KÉSZLET
Alapvető fontosságú több modul egyetlen egységgé történő összekapcsolásánál.Tartozékai még az előre kivágott tömítések, az egyszerű összeszerelést lehetővé tevő csavarok.
• MKCX – modulösszekötő készlet

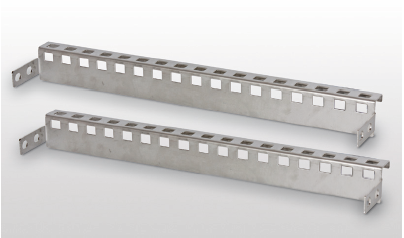

Traversino Superiore
FELSŐ KERESZTTARTÓ
A 26×42 profilok TYPE 304L-ben készülnek minden szekrényszéles-
ségben. Lámpatestek, kábelek és mikrokapcsolók rögzítésére hasz-
nálhatók és nélkülözhetetlenek a köztes rögzítők felszereléséhez.
Rögzítő csavarokkal együtt szállítjuk.
• TRS03CXA – felső kereszttartó 308 széles kábelfelvezetőhöz
• TRS04CXA – felső kereszttartó 408 széles kábelfelvezetőhöz
• TRS06CXA – felső kereszttartó 608 széles kábelfelvezetőhöz
• TRS08CXA – felső kereszttartó 808 széles kábelfelvezetőhöz
• TRS10CXA – felső kereszttartó 1008 széles kábelfelvezetőhöz
• TRS12CXA – felső kereszttartó 1211 széles kábelfelvezetőhöz

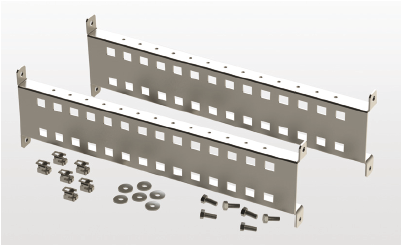

Mélységi Kereszttartó
MÉLYSÉGI KERESZTTARTÓ
Minden szekrénymélységben 400, 500 és 600 megtalálható, egységcsomagban szállítjuk.
• PRF254CXA – 400 mély CX részére – párban
• PRF255CXA – 500 mély CX részére – párban
• PRF256CXA – 600 mély CX részére – párban

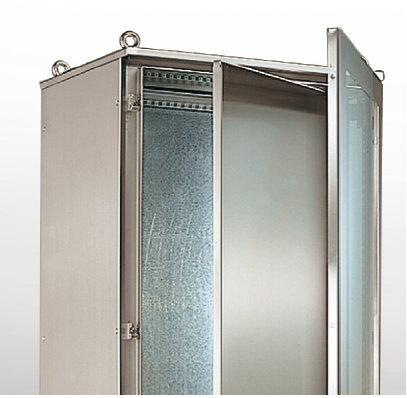

Belső Ajtó
BELSŐ AJTÓ
Finom polírozású és védelemmel ellátott EN 1.4301 (TYPE 304L) rozsdamentes acélból készül, vastagság: 2mm. Szerelési egységben szállítjuk, és a berendezések szekrényen belüli felszerelését szolgálja. A belső ajtó és a szekrényajtó közötti állítható távolság 65 mm és 110 mm között van. A belső ajtó bal- vagy jobbzsanéros egyaránt lehet. Maximum 30kb. tömegű berendezést bír el. Védettség: IP20. Rendelésre furatokkal is ellátható. Az 1200mm széles szekrényekhez a 600 mm széles belső ajtókat használjuk a megfelelő központi oszloppal kiegészítve. Ezen esetekben ne használjunk egy darabból álló kábelátvezetőt, mivel nehéz a kiszerelése.
Az 1200mm széles szekrényhez használható leszerelhető központi oszlopok:
• MCX18 – Központi oszlopok CX 1800 magassághoz
• MCX20 – Központi oszlopok CX 2000 magassághoz

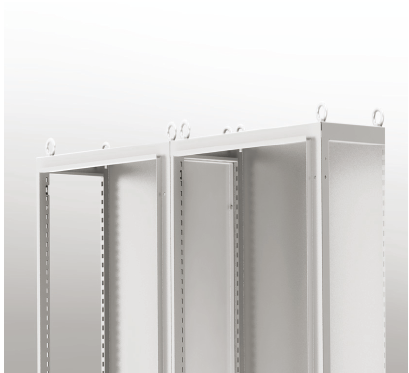

Elválasztó Panel
ELVÁLASZTÓ PANEL
EN 10142, 2,5 mm vastag horganyzott lemezből készült panel, amely két modul közé szerelhető annak érdekében, hogy elválasszuk a két szekrényt. Kétféle változatban rendelhető: IP20 és IP65 védettséggel. Igény szerint megfelelő furattal is ellátható a két modul közötti kábelátvitel céljából, valamint a csatlakozók számára.
Megjegyzés: Az összekapcsoló készlet használata kizárja a köztes panel használatát.
EGYÉB TARTOZÉKOK
Az “egyéb tartozékok“ fejezetben:
IMS rendszer, Köztes lemez, Lábazat, Munkaasztalok, Zárak, Fészkes anyák, Rendszer moduláris megszakítók részére, SRS vezeték rendszer, Csúszósinek, Kábelátvezetők, Irattartók, Részzárok, 5,5 önmetsző csavarok, PS típusú szerelőlapok, Transzformátortartók, Kábelrögzítő kereszttartók, Becsukódásgátló, Emelőrudak, Lámpatestek, PA típusú szerelőlapok, Állítható lábak, Ajtó keresztekemek, Elekrtókunduktív tömítés, Emelőszemek, Aljzatok.
“Kisszekrény tartozékok” fejezetben
Ajtóvédők, kábelszorítók
a “ Klíma” fejezetben
Légkondicionálás, Szellőztetés.
