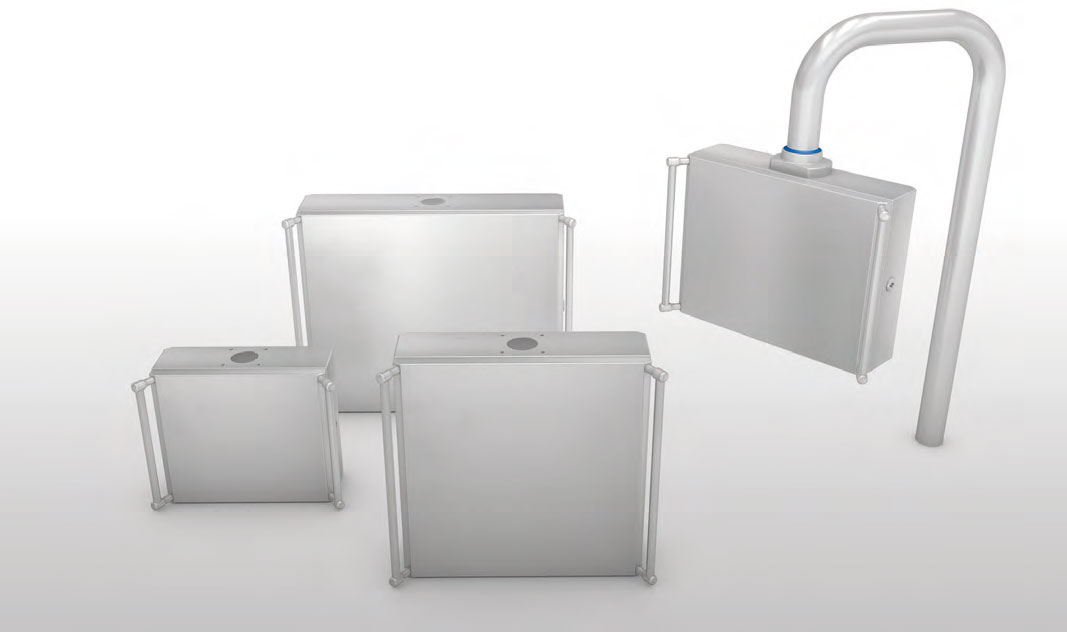

BK VEZÉRLŐSZEKRÉNYEK
• A vezérlőszekrények finom polírozású és védelemmel ellátott EN 1.4301 (TYPE 304L) rozsdamentes acélból készülnek. Kérésre egyéb típusú rozsdamentes anyagból is elkészíthetőek.
• A dobozok egyetlen, 1,5mm vastagságú lemezből készülnek, az elülső élének többszörös meghajlításával, és lekerekített élű ajtókkal.
• A lemezen furat található, amely lehetővé teszi a „TJ-TS-TL” típusú csuklós karok csatlakoztatását a GKS kódú forgó csatlakozókkal.
• Zsanéros teli ajtó, oldalsó zárral a furat terének maximális kihasználásához.
• Belső lemez nélkül.
• Ergonomikus TYPE 304L fogantyúk igény esetén.
• Rozsdamentes acél belső zsanérok: a CEI EN 60204-1 ajánlásainak megfelelően 120°-ban nyithatók.
• Kétkomponensű poliuretán habtömítés.
• Földelés előkészítés, a vonatkozó törvényeknek megfelelően.
• Védettség: IP66
• Kéttollú ajtózár, szabvány, 3 mm-es BT, rozsdamentes acél külső részekkel.
• GKS kódú csatlakozókkal szerelhető
| KÜLSŐ MÉRETEK | HASZNOS HELY | MÉRETEK (FOGANTYÚVAL) | |||||||
| ART. | A | B | C | D | E | F | G | H | RAJZOK |
| BK33AM | 350 | 300 | 130 | 240 | 240 | 102 | 165 | 400 | DXF – STEP |
| BK43AM | 450 | 350 | 130 | 340 | 290 | 102 | 165 | 500 | DXF – STEP |
| BK44AM | 450 | 450 | 130 | 340 | 390 | 102 | 165 | 500 | DXF – STEP |
| BK54AM | 520 | 450 | 130 | 410 | 390 | 102 | 165 | 570 | DXF – STEP |
| BK55AM | 500 | 500 | 130 | 390 | 440 | 102 | 165 | 550 | DXF – STEP |
| BK65AM | 600 | 500 | 150 | 490 | 440 | 122 | 185 | 650 | DXF – STEP |
| BK75AM | 675 | 550 | 150 | 565 | 490 | 122 | 185 | 650 | DXF – STEP |
| KÜLSŐ MÉRETEK | HASZNOS HELY | MÉRETEK (FOGANTYÚ NÉLKÜL) | |||||
| ART. | A | B | C | D | E | F | RAJZOK |
| BK33A | 350 | 300 | 130 | 240 | 240 | 102 | DXF – STEP |
| BK43A | 450 | 350 | 130 | 340 | 290 | 102 | DXF – STEP |
| BK44A | 450 | 450 | 130 | 340 | 390 | 102 | DXF – STEP |
| BK54A | 520 | 450 | 130 | 410 | 390 | 102 | DXF – STEP |
| BK55A | 500 | 500 | 130 | 390 | 440 | 102 | DXF – STEP |
| BK65A | 600 | 500 | 150 | 490 | 440 | 122 | DXF – STEP |
| BK75A | 675 | 550 | 150 | 565 | 490 | 122 | DXF – STEP |
