SISTEMA DI CABLAGGIO PER RECUPERO SPAZIO SRS
Sempre attenti alle esigenze dei ns. clienti, abbiamo messo a punto un sistema di cablaggio che, sfruttando il concetto di lavorare su due livelli, consente di recuperare spazio all’interno di un armadio mantenendo la flessibilità del sistema tradizionale con conseguente contenimento dei costi.
Il sistema è costituito da pochi elementi standardizzati che permettono di far fronte alle necessità più svariate. L’utilizzo di una piastra interna come base consente di passare dal cablaggio tradizionale a quello SRS con estrema semplicità senza dover seguire schemi predefiniti sfruttando, quando è necessario, tutto lo spazio disponibile all’interno dell’armadio.
RECUPERO SPAZIO

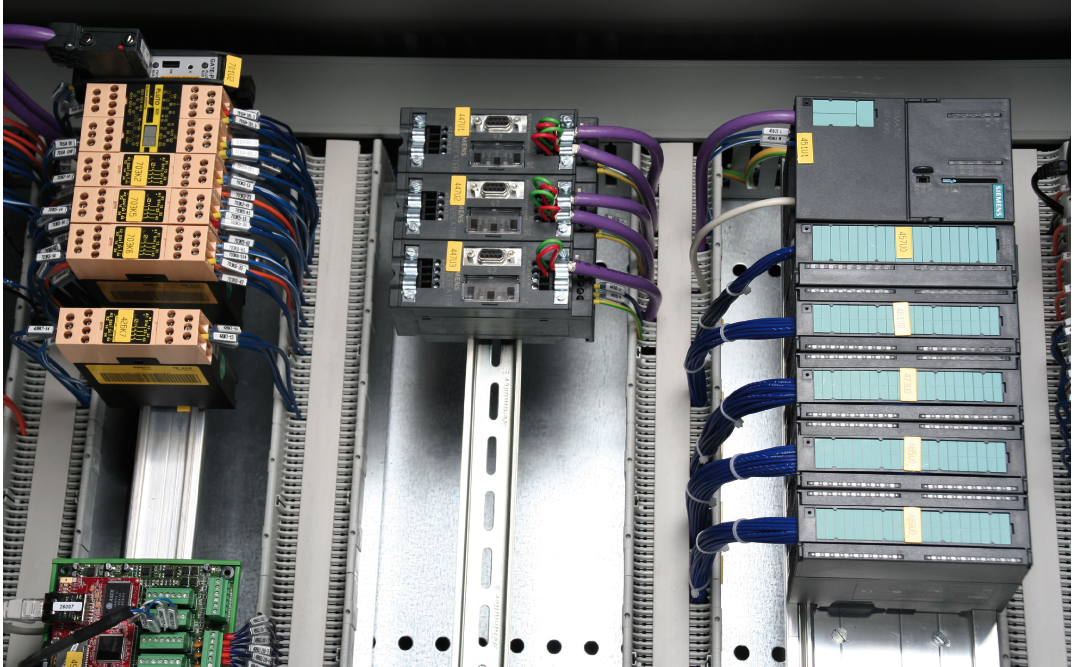

Grazie alla possibilità di diminuire lo spazio tra le apparecchiature, è possibile recuperare fino al 30% rispetto al cablaggio tradizionale; infatti, le canale, dotate di coperchio a pettine per l’ingresso dei cavi dall’alto, sono collocate sotto il livello dei componenti. Ciò concede un recupero di circa 3 cm per ogni fila degli stessi componenti e lo sfruttamento di tutta la larghezza della piastra.
FLESSIBILITÀ
La piastra interna consente di poter utilizzare il sistema solo, quando si presentano reali vantaggi (apparecchiature predisposte per il montaggio su barre DIN e morsettiere). Inverter di dimensioni medio grandi, trasformatori, interruttori e/o apparecchiature particolari, possono invece essere applicati direttamente sulla piastra interna. È inoltre possibile passare da una disposizione orizzontale ad una verticale o mista senza alcun vincolo.
Come per il cablaggio tradizionale resta invariata la possibilità di fare modifiche in fase di costruzione e/o in campo dopo aver installato l’armadio.
ECONOMICITÀ
Il recupero di spazio permette di utilizzare armadi con dimensioni inferiori o con un minor numero di colonne (se montati in batteria). La sua semplicità, intuibilità ed il limitato numero di componenti da gestire permettono un risparmio considerevole in termini di costi e tempi di montaggio.
Staffe

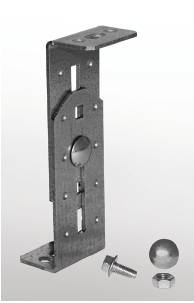

STAFFE SUPPORTAZIONE BARRE DIN
Le staffe per la supportazione delle barre DIN sono realizzate in lamiera zincata sendzimir EN10142 e sono regolabili in altezza da 100 a 160 mm.
• SRS-K100 Kit da 10 staffe complete di viti
Canalina
CANALINA CON PETTINI INGRESSO CAVI
Canalina completa di pettini per l’ingresso cavi dalla parte superiore e del relativo coperchio per rendere più “ordinato” il cablaggio.
Realizzate in PVC grigio RAL 7038 sono fornite in barre da 1,5 mt.
Si accoppiano con le canaline standard normalmente reperibili sul mercato che possono essere utilizzate per le risalite.
Si consiglia l’utilizzo di canaline di altezza minima 100 mm.
Barre

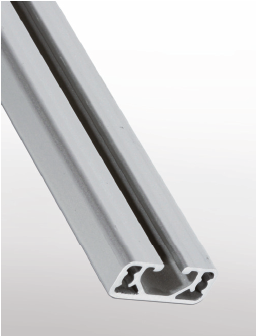

BARRE PROFILATE DIN
Barre ad ΩDIN EN50022 35×7,5, in alluminio la cui sezione oltre a conferire notevole rigidità, ne consente il montaggio senza dover praticare alcuna foratura per mezzo delle viti con quadro sottotesta, anti-rotazione, in dotazione alle staffe di supporto.
Vengono fornite in barre da 3 mt oppure 1,5 mt per essere facilmente tagliate secondo necessità.
• SRS-DIN1500
• SRS-DIN3000
Barra Univarsale

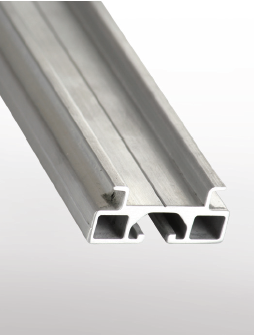

BARRA UNIVERSALE
Barra universale in alluminio sezione 30×12 liscia sul lato superiore per il montaggio di apparecchiature che non richiedano il profilo DIN, la sezione ne consente un facile montaggio alla piastra interna tramite viti quadro sottotesta, in dotazione alle staffe di supporto.
Vengono fornite in barre da 3 mt oppure 1,5 mt per essere tagliate secondo necessità.
• SRS-PU1500 – barra universale lunghezza 1,5 mt
• SRS-PU3000 – barra universale lunghezza 3 mt
Viti

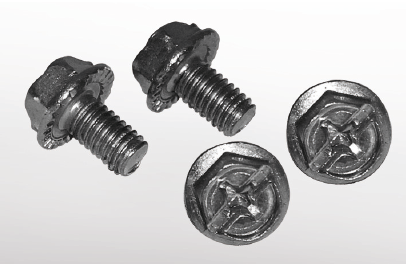

VITI CON QUADRO SOTTOTESTA
Viti bombate con quadro sottotesta in acciaio zincato M6x16 per la cava delle barre SRS-DIN. Sono fornite complete di dadi flangiati dentellati anti-svitamento in confezioni da 50 pezzi.
• VQSM6
Viti Trilobate
VITI TRILOBATE
Viti autofilettanti trilobate M5, per applicazione canale e altri accessori alle piastre preforate serie PS, fornite in confezioni da 100.
• VTRM5-100
PIASTRE INTERNE PS
Realizzate in lamiera zincata sendzimir EN10142, sono state studiate per consentire di sfruttare tutta la larghezza dell’armadio; pertanto, se ne consiglia l’utilizzo per armadi con fiancate asportabili.
La foratura verticale passo 12,5 mm e, le strisce graduate da applicare alla piastra, danno riferimenti precisi in merito al fissaggio delle staffe per la sopportazione delle barre DIN porta componenti.
L’utilizzo di queste piastre per armadi in batteria, non necessita delle piastre intermedie perché le stesse possono essere collegate direttamente l’una all’altra.
Essendo la loro larghezza uguale allo spazio interno dell’armadio si consiglia di utilizzare le guide di scorrimento per l’inserimento laterale.
Possono inoltre essere utilizzate come piastre per il cablaggio tradizionale.
Nel sistema di cablaggio per recupero spazio SRS non è comunque indispensabile utilizzare le piastre PS, poiché, possono essere utilizzate quelle tradizionali forando laddove è necessario fissare le staffe per la sopportazione della barre DIN.
Per unire le piastre, per gli armadi in batteria, ordinare il kit unione.
• PSK001 – kit unione piastre interne PS
