KLEINE SCHRÄNKE QM

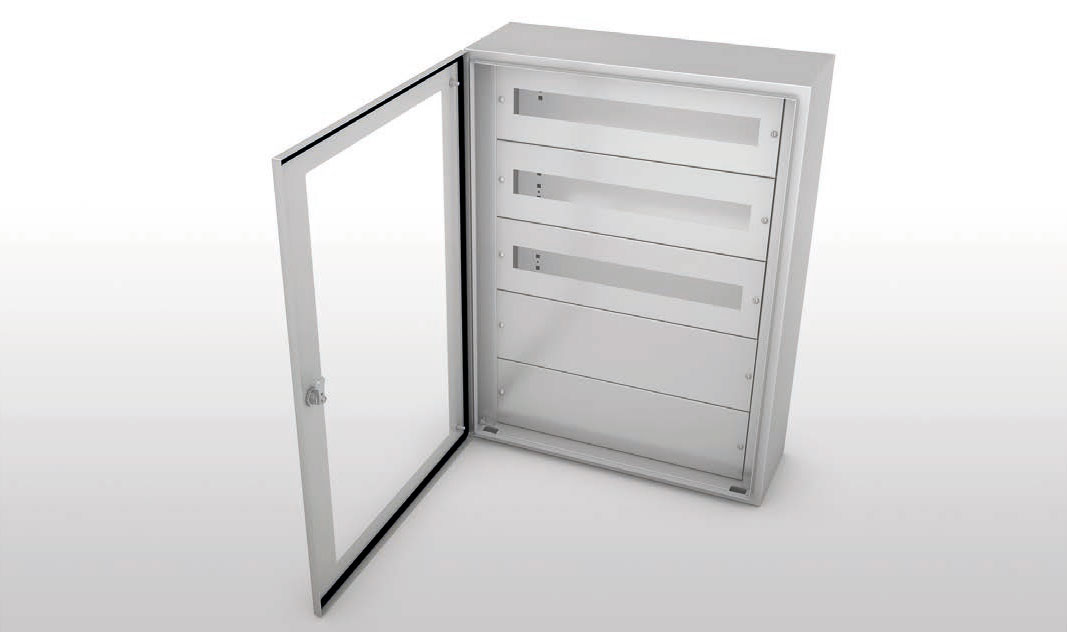

– Die kleinen Schränke der Baureihe QM dienen zur Unterbringung von modularen Geräten.
– Material Edelstahl EN 1.4301 (AISI 304) satiniert scotch brite und eine Seite geschützt.
– Bei der Projektierung wurde ein besonderer Wert auf die Details gelegt, die eine einfache und schnelle Verkabelung erlauben ohne das Aussehen des Schrankes zu verändern.
– Der Schrank ist aus einem durchgehenden Blech gefertigt, die Vorderkanten des Schranks sind zum Schutz vor eindringendem Wasser, zwischen Schrank und Tür, mehrfach gefaltet.
– Stabile Tür, gegossen, mit Verbundglas 3+3 versehen, bruchfest, entsprechend den gültigen Vorschriften zum Unfallschutz.
– Einzelnes Zentralschloß mit Doppelblatt Standardtyp ø 3, verchromt, ab Modell QM096 Dreipunkt-Verriegelung.
– Innenscharniere aus Edelstahl: Öffnung um 120° entsprechend CEI EN 60204-1.
– Dichtung aus Polyurethanschaum.
– Sendzimierverzinkte Innenplatte, vorgebohrt für die Montage der Hut-Schienen. Die Montage der Hut-Schienen und der entsprechenden modularen Schalter kann außerhalb des Schranks, auf der der Werkbank vorgenommen werden, der fertig montierte Rahmen läßt sich dann einfach in den Schrank einführen. Die modularen Paneele werden an zwei vorgebohrten Seitenhalterungen befestigt.
– Ausgestattet mit einer sendzimirverzinkten Innenplatte (EN 10142) und mit speziellen Ilinox-Gewindekopf-Schrauben am Boden des Schranks befestigt.
– Kabelpressenplatte nicht vorgesehen.
– Entsprechend den gültigen Vorschriften für die Erdung vorbereitet.
– Schutzklasse: IP56 bei geschlossener Tür, IP20 bei offener Tür.
– Auf der Rückseite 4 Einsätze M6 zur Wandbefestigung.
[learn_more caption=”Kleine Schränkche QM”]
| SCHRÄNKCHE | TYP TÜR | INNENPLATTE | ZEICHNUNGEN | ||||||
| ART/ITEM | L | H | P | X | Y | ||||
| QM048 | 590 | 340 | 220 | Glastür | 542 | 275 | DOWNLOAD | ||
| QM072 | 590 | 490 | 220 | Glastür | 542 | 425 | DOWNLOAD | ||
| QM096 | 590 | 640 | 220 | Glastür | 542 | 575 | DOWNLOAD | ||
| QM120 | 590 | 790 | 220 | Glastür | 542 | 725 | DOWNLOAD | ||
| QM144 | 590 | 940 | 220 | Glastür | 542 | 875 | DOWNLOAD | ||
| QM168 | 590 | 1090 | 220 | Glastür | 542 | 1025 | DOWNLOAD | ||
[/learn_more]
AUSRÜSTUNG FÜR MODULARE SCHALTER
QM048
Nr. 48 MODULE (2 PQM150F)
QM072
N. 72 MODULE (3 PQM150F)
QM096
N. 72 MODULE (3 PQM200F)
N. 96 MODULE (4 PQM150F)
QM120
N. 96 MODULE (1 PQM150F + 3 PQM200F)
N. 120 MODULE (5 PQM150F)
QM144
N. 120 MODULE (2 PQM150F + 3 PQM200F)
N. 144 MODULE (6 PQM150F)
QM168
N. 144 MODULE (3 PQM150F + 3 PQM200F)
N. 168 MODULE (7 PQM150F)
