Anderes Zubehör
RFID
Die Identifizierung mittels Radiofrequenz (RFID, Radio Frequency IDentification)
Ist eine Technologie, welche die automatische Erkennung und Sammlung von Daten mittels Radiofrequenz erlaubt. Das Hauptmerkmal dieser Technologie ist die Fähigkeit, einer eindeutigen Identifikation und darüber hinaus noch weitere Informationen, über einen Mikro-chip, zu erhalten und diese über eine drahtlose Verbindung auszulesen. Diese Technologie ist, wenn sie mit einer Datenbank oder einem Kommunikationsnetz wie z.B. das Internet verbunden ist, ein besonders wirksames Mittel zum Einsatz von neuen Serviceleistungen und nützlichen Anwendungen zur Prozessverbesserung.
MEHR
Cablaggio SRS
PLATZSPARENDES VERKABELUNSSYSTEM SRS
Dank der Möglichkeit, die Zwischenräume zwischen den Geräten zu verringern kann im Verhältnis zur herkömmlichen Verkabelung bis zu 30% Platz eingespart werden; in der Tat sind die Kanäle mit Kammabdeckung zum Kabeleingang von oben unter dem Niveau der Komponenten montiert. Das erlaubt eine Platzersparnis von etwa 3 cm für jede Reihe mit den gleichen Komponenten und die Nutzung der ganzen Länge der Platte.
MEHR
Zubehör Für Verteilerpaneele
ZUBEHÖR FÜR VERTEILERPANEELE
Dank eines umfangreichen Sortiments an Zubehörteilen können Ihre Schaltschränke komplett personalisiert werden. Lösungen und Vorschläge finden Sie im speziellen Kapitel.
MEHR
Innenplatten PS
INNENPLATTEN PS
Material: Sendzimirverzinktes Blech EN10142, erlauben eine Nutzung der gesamten Breite des Schrankes und sind daher besonders für Schränke mit abnehmbaren Seiten geeignet.
Vertikale Bohrungen 12,5 mm sowie die auf der Platte anzubringen-den nummerierten Klebestreifen markieren die Punkte zur Fixierung der Halterungen für die Profilschienen.
Bei der Verwendung dieser Platten bei in Batterie kombinierten Schränken kann man auf die Zwischenplatten verzichten, da die In-nenplatten direkt miteinander verbunden werden können.
Da die Breite genau dem Innenraum des Schrankes angepaßt ist, empfehlen wir die Anwendung von Gleitschienen, um die Innenplatten problemlos von der Seite her einführen zu können. Die Innenplatten können auch als Auflage für eine herkömmliche Ver-kabelung verwendet werden.
Bei dem platzsparenden Verkabelungssystem SRS kann man auf die Innenplatten PS verzichten und dagegen auch standardisierte Platten verwenden, die an den Fixierpunkten für die Halterungen der Profil-schienen mit Bohrungen versehen werden können.
Zur Verbindung der Platten für Schrankbatterien muß der entspre-chende Verbindungs-Satz bestellt werden.
• PSK001 – Verbindungs-Satz für Innenplatten PS
Innenplatten Typ PA

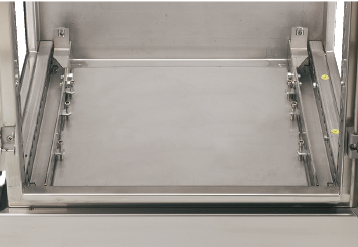

INNENPLATTEN TYP PA
Material: Sendzimirverzinktes Blech EN 10142 verzinkt, alle Seiten zur Versteifung gefaltet: lieferbar als Montage-Kit, auf die Tiefe des Schrankes einstellbar.
Intermediäre Platte

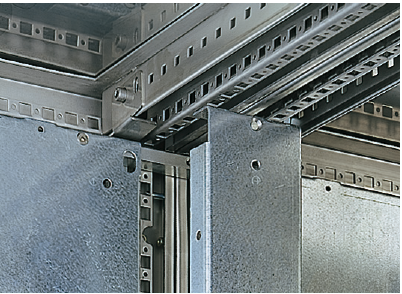

INTERMIDIÄRE PLATTE
Material: Sendzimirverzinktes Blech EN 10142. Dient zur Montage oder Demontage bereits verkabelter Innenplatten. Ausgerüstet mit allen für die Montage erforderlichen Elementen und 2 Verstärkungsplatten, die zusammen mit der Innenplatte für eine einheitliche starre Montage-fläche sorgen. Aufgrund ihrer Gestaltung muß die Platte auf der Vorder-seite der Streben angebracht werden
• PA0117 – Intermediäre Platte für Schränke h.1800
• PA0119 – Intermediäre Platte für Schränke h.2000
ANMERKUNG: wird die intermediäre Platte verwendet, kann keine Trennwand eingesetzt werde.

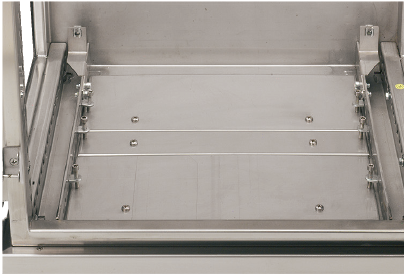

Laufschienen

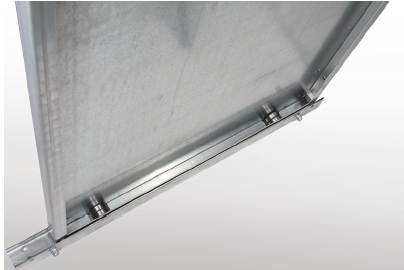

LAUFSCHIENEN
Vereinfachen das seitliche Einführen von schweren bereits vorverkabel-ten und mit Komponenten ausgerüsteten Innenplatten in die Schränke. Montage-Satz komplett mit Schiene, an der Platte zu fixierenden Rollen und Schrauben. Lieferbar in 6 Längen:
• GSP03 – Paar Führungen für Schränke L=300
• GSP04 – Paar Führungen für Schränke L=400
• GSP06 – Paar Führungen für Schränke L=600
• GSP08 – Paar Führungen für Schränke L=800
• GSP10 – Paar Führungen für Schränke L=1000
• GSP12 – Paar Führungen für Schränke L=1200
Halterungen Für Transformatoren

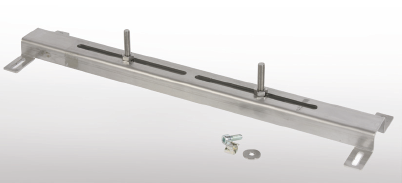

HALTERUNGEN FÜR TRANSFORMATOREN
Halterungssystem für die Unterbringung von schweren Komponenten (z.B. Transformatoren). Lieferbar als Paar, komplett mit Montage-Satz, gelocht daher verschiedene Einstellmöglichkeiten.
• ST0600 – Paar Halterungen für Transformatoren für Schränke Breite 600
• ST0800 – Paar Halterungen für Transformatoren für Schränke Breite 800
• ST1000 – Paar Halterungen für Transformatoren für Schränke Breite 1000
• ST1200 – Paar Halterungen für Transformatoren für Schränke Breite 1200

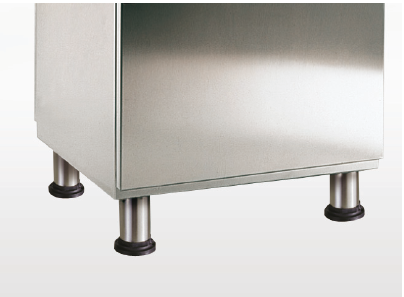

Füße
VERSTELLBARE FÜßE
Material: Edelstahl TYPE 304L, zylindrisch, leicht zu säubern
• SA2000MX – verstellbar von 125 bis 165 mm
• SA2200MX – verstellbar von 165 bis 205 mm
Wenn die Füße nicht direkt unter dem Schrank montiert werden sol-len, sondern unter Sockeln oder Computerhaltern, muß zusätzlich die hierfür erforderliche Mutter bestellt werden:
• SPM14 – Mutter M14 für Füße
Sockel
SOCKEL
Material: Edelstahl EN 1.4301 (TYPE 304L) fein satiniert und geschützt, robuste und einfache Struktur. Die Sockel sind auf allen Seiten für den Eingang von Kabeln sowie für die Montage von Füßen vorgesehen. Die untere Seite ist zum Boden hin offen, auf Anfrage sind Paneele zum Verschließen lieferbar, die auch als Kabelhalterungen verwendet werden können. Schutzgrad IP20 mit Bodenpaneel. Lieferbar als Monta-ge-Satz oder bereits montiert in den Höhen 100 und 200 mm.
Interne Kabelführungsplatten

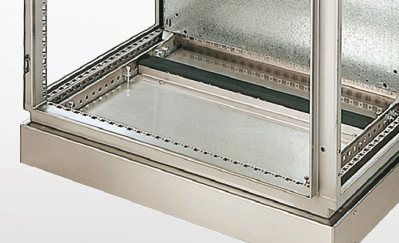

INTERNE KABELFÜHRUNGSPLATTEN
Die Kabelführungsplatten in einem Stück werden verwendet, wenn am Boden des Schrankes keine Kabeleingänge vorge-sehen sind und dienen gleichzeitig als Ab-dichtungen gegen Staubablagerungen.
Piastre Passacavi Multiple
PIASTRE PASSACAVI MULTIPLE
Piastre passacavi sezionate in più pezzi (2 per gli armadi con profondità nominale 400 mm e tre pezzi per gli armadi con profondità nominale 500, 600 ed 800 mm.). Sono consigliate quando la piastra interna non è nella posizione più arretrata oppure quando c’è la necessità di dividere gli ingressi dei cavi su più piastre.
Multiple Kabelführungsplatten
KABELFÜHRUNGSPLATTEN MIT GUILLOTINE
Praktisches und schnelles System zur Einführung der Kabel über den Sockel. Nicht geeignet wenn eine absolute Abdichtung zur Vermeidung von Staubablagerungen erforderlich ist oder wenn die Kabelführungsplatte Feuchtigkeitseinflüs-sen ausgesetzt ist. Die Kabelführungsplatte mit Guillotine wird in Stücken geliefert. Zur Kabelve-rankerung empfehlen wir den “STEG ZUR KABEL-VERANKERUNG” zu verwenden.
Steg Zur Kabelverankerung

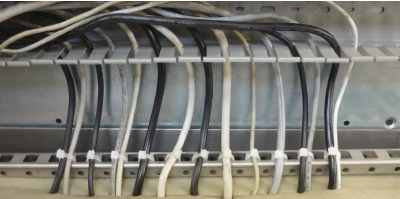

STEG ZUR KABELVERANKERUNG
Dienen zum Zusammenfassen von Kabeln die über die Kabelführungsplatte mit Guillotine laufen. Lie-ferbar komplett mit Schrauben

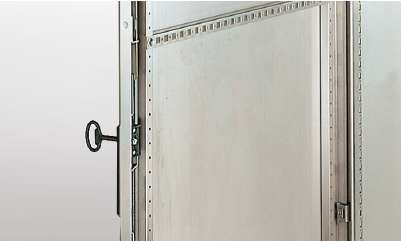

Steg Tür
STEG TÜR
Querschnitt 20x20mm.
Lieferbar für alle Schranktüren. Die Stege werden direkt am In-nenrahmen der Tür mit selbstschneidenden Sechskant-Schrauben M5 und beidseitigem Klebeband befestigt.
Ideal zur Befestigung von Kabelkanälen, Kabelschläuchen und Kabeln und/oder zur Verstärkung von Türen, die viele Bohrungen aufweisen.
• PRP256 – Steg für Türen Breite 600
• PRP258 – Steg für Türen Breite 800
• PRP250 – Steg für Türen Breite 1000
Arbeitsflächen

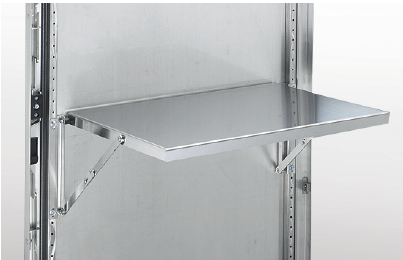

ARBEITSFLÄCHEN
Material: Edelstahl TYPE 304L, Ausführung 2B, lieferbar in 3 Breiten, geeignet sowohl für Kompaktschränke als auch für modulare Schränke. Befestigung an den Innenrahmen der Türen, komplett mit Haltestan-gen.
• PL0600 – für Türen Breite 600
• PL0800 – für Türen Breite 800
• PL1000 – für Türen Breite 1000

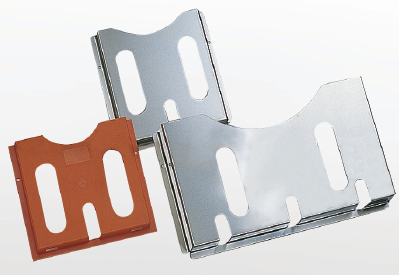

Taschen Für Schaltpläne
TASCHEN FÜR SCHALTPLÄNE
Lieferbar als Montage-Satz in 3 verschiedenen Ausführungen:
• SG109 – aus ABS, Farbe: orange, für Unterlagen Format A4
• SG108 – aus Edelstahl TYPE 304L, für Unterlagen Format A4
• SG110 – aus Edelstahl TYPE 304L für Unterlagen Format A33
Aufhaltevorrichtung
AUFHALTEVORRICHTUNG
Material: Edelstahl TYPE 304L, Aufhaltevorrichtung für Türen, lieferbar als Montage-Sat
• DAC02 – Aufhaltevorrichtung für Türen
Leitende Abdichtung

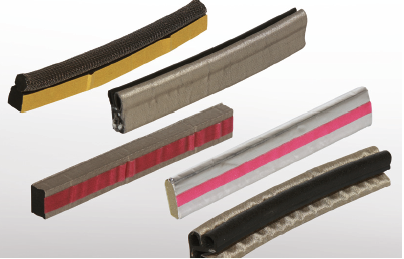

ELEKTRISCH LEITENDE DICHTUNGEN
Erforderlich für die Abschirmung elektrischer oder magnetischer Felder. Elastische Abdichtungen aus verschiedenen verschäumten Materia-lien: Silikon, Neopren oder epdm entsprechend den Anwendungser-fordernissen.

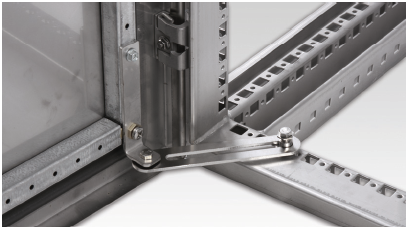

BLOCKIERVORRICHTUNGEN
Mechanisches System für Türen von Schrankbatterien.
Lieferbar entsprechend der Komposition und Aufstellung der Schran-kelemente
MKP.PR primäre Blockiervorrichtng (B):
Mechanisches System komplett mit der Rückholstange, auf der (primären) Tür des Moduls mit Verriegelungsschalter zu montieren, um die Öffnung der anderen (sekundären) Türen der Schrankbatterie zu steuern.
MKP.SE sekundäre Blockiervorrichtung (C):
Auf allen sekundären Türen zu montieren, die von der Öffnung der primären Tür gesteuert werden.
Für Modell mit Doppeltür (z.B. Module 1200 oder 1600) sind 2 Stück erforderlich.
Die Öffnungsrichtung der Türen ist unverbindlich.
Rückholstangen (D)
Dienen zur Übertragung des von der primären Tür ausgehenden Kom-mandos zur Verriegelung oder Entriegelung der sekundären Türen. Für jeden sekundären Modul zu bestellen:
• MKP.AR06 – Rückholstange für Schränke mit einer Breite von 600 mm.
• MKP.AR08 – Rückholstange für Schränke mit einer Breite von 800 mm.
• MKP.AR10 – Rückholstange für Schränke mit einer Breite von 1000 mm.
• MKP.AR12 – Rückholstange für Schränke mit einer Breite von 1200 mm.
• MKP.AR16 – Rückholstange für Schränke mit einer Breite von 1600 mm.
ANMARKUNG: zur Montage der Blockiervorrichtungen auf den Schrän-ken CX-A sind folgende obere Stege erforderlich (siehe Zubehör CX-A)
• TRSCX03 – obere Stege für Kabelführungen Breite 308
• TRSCX04 – obere Stege für Kabelführungen Breite 408
• TRSCX06 – obere Stege für Kabelführungen Breite 608
• TRSCX08 – obere Stege für Kabelführungen Breite 808
• TRSCX10 – obere Stege für Kabelführungen Breite 1008
• TRSCX12 – obere Stege für Kabelführungen Breite 1211

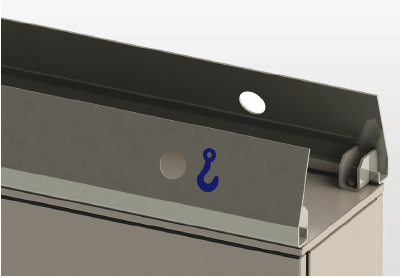

Hubbarren
HUBBARREN
Material: verzinktes Blech, Stärke 3 mm, für den Transport von bereits verkabelten Schrankbatterien.
Das System besteht aus zwei Profilteilen entsprechend der Länge der Schrankbatterie sowie Verankerungshalterungen, die anstelle der Ösen zum Anheben zu montieren sind und garantiert ein sicheres Anheben der Schränke mit einem Gewicht von 1.250 kg/m.
BSK – Satz zu 4 Stück,
für jeden einzelnen Schrank der Batterie
Ösen

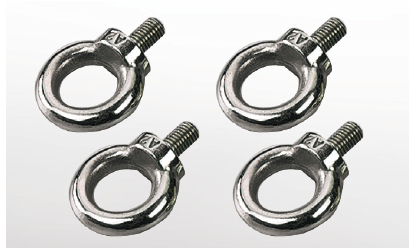

ÖSEN ZUM ANHEBEN
Material: Eisen verzinkt oder in Edelstahl, lieferbar als Satz zu 4 Stück, geeignet für den Transport von einzelnen Modulen mit geringem Gewicht. Max. Tragfähigkeit 450 kg für jedes Ösenpaar.
• GZ04MX – Satz zu 4 Stück verzinkte Ösen – für Schränke L.600-800-1000-1200
• GI04MX – Satz zu 4 Stück Ösen aus Edelstahl – für Schränke L.600-800-1000-1200
Käfigmuttern
KÄFIGMUTTERN
Käfigmuttern, lieferbar mit Gewinde M6 und M8, besonders robust und einfach zu montieren.
• DGIFM6 – Konfektion zu 50 Stück Käfigmuttern M6
• DGIFM8 – Konfektion zu 50 Stück Käfigmuttern M8

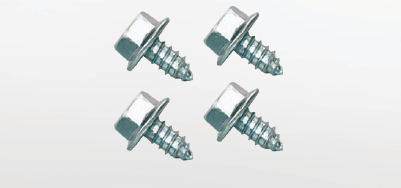

Selstschneidende Schrauben
SELSTSCHNEIDENDE SCHRAUBEN
Selbstschneidende Sechskant-Schraube M5, geeignet für Fixierungen an Rahmen oder Profilteilen mit Vorbohrungen Ø 4.6.
• VA05 – Konfektion zu 50 Stück Kleeblattmuttern M5

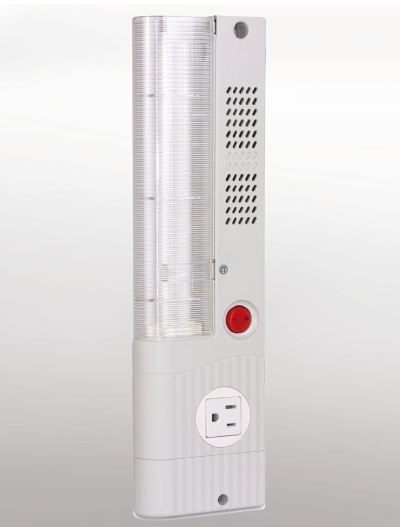

Leuchten
LEUCHTEN
• Leistungsaufnahme: 11 W (Glühlampe 75W)
• Leuchtstärke: 900 Lm
• Leuchte: Sparlampe, Fassung 2G7 10.000 h
• Schalter: Schalter ON/OFF für Beleuchtung (auf Anfrage mit Bewe-gungssensor PIR)
• Klemme 2,5 mm2 zugfest
• Anziehmoment max. 0,8 Nm
• Fixierung: mit Schrauben M5, Abstand 300 mm
• Gehäuse: Kunststoff UL94 V-D, grau
• Abmessungen: 345 x 91 x 40 mm
• Montageposition: schmale Seite / breite Seite
• Betriebstemperatur: -20°C bis +50° C ( -4°F +122°F )
• Schutzklasse: IP20
Geeignet für Schaltschränke in denen wenig Platz zur Verfügung steht, lieferbar komplett mit Fixierhalterung, einfache Montage an jeder fre-ien Stelle im Schrank.
Lieferbar sowohl ohne als auch mit integrierter Steckdose in verschie-denen Ausführungen. Für Schränke CX-A ist ein zusätzlicher Steg er-forderlich
Steckdosen

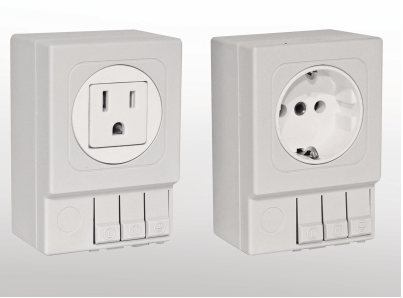

STECKDOSEN
• Verbindung: 3 Klemmen für flexible Leiter
• Fixierung: Montage-Clip auf Führung DIN 35 mm EN 50022
• Gehäuse: Kunststoff UL94 V-0
• Abmessungen: 92 x 62 x 48 mm
• Gewicht: 0.20 kg
• Montageposition: nach Wahl des Anwenders
• Betriebstemperatur: -45°C bis +70°C
• Schutzklasse: IP20
Die Steckdosen ohne Leuchte, lieferbar in verschiedenen Versionen, müssen auf DIN-Schienen 35 mm (separat zu bestellen) montiert und über Klemmen ohne Schrauben angeschlossen werden.
