Der Schrank wird intelligent RFID – IMS

Die Identifizierung mittels Radiofrequenz (RFID, Radio Frequency IDentification)
 ist eine Technologie, welche die automatische Erkennung und Sammlung von Daten mittels Radiofrequenz erlaubt. Das Hauptmerkmal dieser Technologie ist die Fähigkeit, einer eindeutigen Identifikation und darüber hinaus noch weitere Informationen, über einen Mikro-chip, zu erhalten und diese über eine drahtlose Verbindung auszulesen. Diese Technologie ist, wenn sie mit einer Datenbank oder einem Kommunikationsnetz wie z.B. das Internet verbunden ist, ein besonders wirksames Mittel zum Einsatz von neuen Serviceleistungen und  nützlichen Anwendungen zur Prozessverbesserung.
Die RFID-Anwendungen sind als Eintritt in eine neue Entwicklungsphase der Informatik anzusehen.
Diese neue Technologie kann in verschiedenen Sektoren und verschiedenen Industriebereichen Anwendung finden.

– Construction & Engineering
– Facilities Management
– Aviation & Public Transport
– Manufacturing & Logistics
– LCM Services

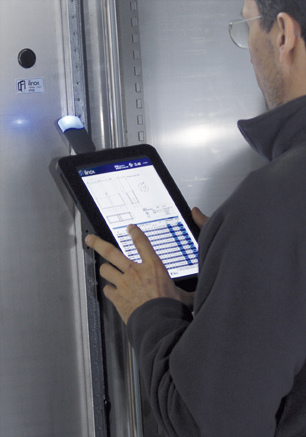

In diesem besonderen Fall wird die Implementierung von RFID für Schaltschränke in Erwägung gezogen und eine Anwendung entwickelt, die den Gebrauch eines UMPC (Ultra Mobile PC) vorsieht.

Der Schrank wird intelligent: Ilinox Mobile System
Das System RFID IMS besteht aus drei Elementen: ein oder mehr Etiketten RFID (bzw. Tag oder Transponder), ein Lese- und/oder Sch-reibgerät und, um alle Informationen jederzeit zur Verfügung zu haben, ein Informationssystem zur Datenverwaltung und Übertragung von und zu den Lese- und/oder Schreibgeräten sowie den damit verbundenen Dokumentarchiven.

ALLGEMEINE INFORMATIONEN
Daten Typenschild  Schaltschrank

TECHNISCHE DOKUMENTATION
Schaltschema
Komponentenliste
Setup-Karten

HANDBÜCHER
Handbuch zum Gebrauch
Handbuch zur Wartung
Handbuch Ersatzteile

WARTUNG
Regelmäßige Wartung
Vorbeugende Wartung
Liste Defekte

ZULASSUNG
Zulassungsformblatt

DOKUMENTATION SICHERHEITSVORSCHRIFTEN
Konformitätserklärung
Risikoanalyse

ZUSÄTZLICHE DOKUMENTATION
Layout Anlage

BESCHREIBUNG DES SYSTEMS
Das System IMS findet seine ideale Anwendung in Schränken und an Maschinen, die allgemein Anlagen und/oder komplexe  Maschinen verwalten. Der Gebrauch kann jedoch auf jeden Elektroschaltschrank sowie auf kleine Schränke, Pulte und Steuergehäuse erweitert werden.
Im Inneren von allen Schrankkompositionen verwendet Ilinox einen passiven Tag auf dem folgendes gespeichert wurde:

– Erkennungscode des Produktes,
– Markierungscode
– Nummer des Produktionsauftrages.

Dem Hersteller stehen folgende Felder zur Abspeicherung zur Verfügung:

–    Seriennummer des Schrankes
–    Kunde
–    Lieferdatum
–    Prüfer
–    Code Konformitätserklärung entsprechend den Normen
–    Code Konformitätserklärung
–    Code Daten Typenschild
–    Protokoll individuelle Prüfungen
–    Protokoll Komponentenliste
–    Code Elektroschema
–    Code Protokoll vorgesehene Wartungsarbeiten
–    Code Handbücher
–    Code Protokoll Setup

Dem Endanwender steht ebenfalls ein Feld zum Abspeichern zur Verfügung:

– Code Endanwender

Im Tag können insgesamt 255 alphanumerische Rekords, frei unterteilt unter den einzelnen Feldern, gespeichert werden.
Über das Informations- und Verwaltungssystem (Software), welches sich auf einem USB-Stick befindet, werden die Daten vorsorglich gespeichert; der Benutzer kann sich die Informationen an einem externen Rechner ansehen, diese Bearbeiten und anschließend, unter Annäherung mit einem Lese-/Schreibgerät an einen Tag, die Daten übertragen. Die Software vermittelt an RFID eine Serie von Seiten auf die die entsprechenden Dokumente übertragen werden können.

Zum Beispiel:
–    Technische Dokumentation (Schaltbilder, Software)
–    Handbuch für Gebrauch und Wartung
–    Ersatzteilliste
–    Dokumentation Training
–    Bildschirm und troubleshooting

Diese Dokumente können unterschiedlicher Art sein (PDF, XLS, DOC, DWG, JPG, ……..), ihre Sichtbarmachung ist jedoch nur möglich wenn auf UMPC/PC eine Software installiert ist, die eine Öffnung erlaubt.

Wird daher ein RFID (Lesen) identifiziert, hat man folglich die gesamte entsprechende Dokumentation zur Verfügung.
Auf dem Stick mit 8 GB können die der Daten entsprechenden Zahl von undefinierten RFID bis zur vollständigen Belegung   gespeichert  werden; dies hängt von deren Umfang ab.

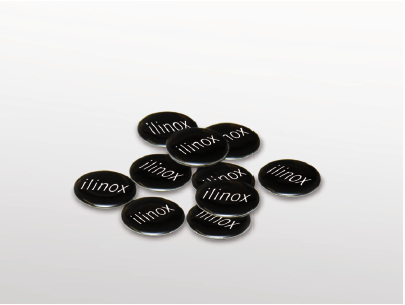

RFID

RFID
Elektronische Einheit bestehend aus einem Chip und einer Reso-nanzschleife, die verkabelt sind und in einem Spezialsubstrat gehal-ten werden.
Der Chip (wenige Millimeter groß) ist der “intelligente” Teil auf dem die Daten abgespeichert werden, während die Resonanzschleife für die Übertragung des Signals sorgt.

–    Tag Typ passiv
–    Durchmesser 30 mm Stärke 2,6 mm
–    Material: Epoxy PVC
–    Frequenz: 13.56 MHz
–    Speicher: 1024 Bit, EEPROM Read/Write
–    Zugangszeit: <100 ms
–    Nr. seriell: einzig, 64 Bit
–    Nr. Zyklen Schreiben: 100.000
–    Mindestdauer Datenerhaltung: mindestens 10 Jahre
–    Betriebstemperatur: -25°C bis +85°C

Unità

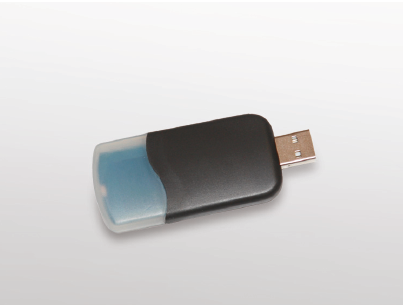

EINHEIT LESEN/SCHREIBEN
Mit dieser Einheit, können die RFID über ein USB-Portal mit 1 UMPC/PC gelesen und geschrieben werden, sie unterstützt die Interaktion mit den Tag die mit 13.56 MHz arbeiten. Die Einheit entspricht den Standardnormen: ISO 15693 – ISO 14443AB – NXP Mifare family – NXP I-Code SLI

–    Lesedistanz:  5 mm.
–    Interface USB
–    Abmessungen: 84 x 35 x 9 mm.
–    Integrierte Antenne
–    Signale: 1 LED zweifarbig
–    Betriebstemperatur: -20°C bis +50°C

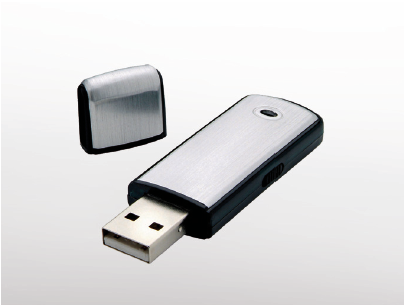

Software USB

NFORMATIONSSYSTEM VERWALTUNG
Das Informationssystem zur Verwaltung (Software) mit ca. 100 MB befindet sich in einem USB-Stick mit 8 GB auf dem alle Dokumente der einzelnen RFID archiviert werden können.
Nach der Installation der Software kann der USB-Stick auf jedem UMPC/PC verwendet werden, der wenigstens die folgende Konfigura-tion aufweist:

–    System: Windows XP, Windows Vista oder Windows 7
–    Installierte Software: alle Programme zum Lesen der mit den RFID verbundenen Dateien.
–    USB-Portale: min. 2, Mindestabstand zwischen diesen: 30 mm.
