Verkabelungssysteme SRS

SRS

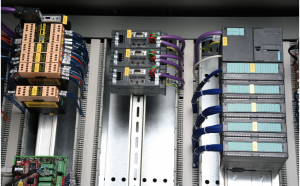

PLATZSPARENDES VERKABELUNSSYSTEM SRS Eingetragenes Modell

Um den Erfordernissen unserer Kunden gerecht zu werden, haben wir ein Verkabelungssystem entwickelt das es, basierend auf dem Sy-stem der Arbeit auf zwei Ebenen, erlaubt, im Inneren der Schränke Platz zu gewinnen und gleichzeitig die Flexibilität des herkömmlichen Systems ohne Kostensteigerung  zu erhalten. Das System besteht aus wenigen standardisierten Elementen, die auf die verschiedenste Art eingesetzt werden können. Die Verwendung einer Innenplatte als Basis erlaubt extrem einfach  einen Übergang von der herkömmlichen Verkabelung zu SRS, ohne vordefinierte Schemen verwenden zu müssen unter Ausnützung des ganzen verfügbaren Raumes im Inneren des Schrankes. Falls dieses erforderlich sein sollte.

PLATZERSPARNIS
Dank der Möglichkeit, die Zwischenräume zwischen den Geräten zu verringern kann im Verhältnis zur herkömmlichen Verkabelung bis zu 30% Platz eingespart werden; in der Tat sind die Kanäle mit Kammabdeckung zum Kabeleingang von oben unter dem Niveau der Komponenten montiert. Das erlaubt eine Platzersparnis von etwa 3 cm für jede Reihe mit den gleichen Komponenten und die Nutzung der ganzen Länge der Platte.

FLEXIBILITÄT
Die Innenplatte ermöglicht es, das System nur dann zu verwenden wenn reelle Vorteile daraus resultieren (Geräte, die zur Montage auf Hut-Schienen und Klemmleisten vorgesehen sind). Mittelgroße Inverter, Transformatoren, Unterbrecher und/oder besondere Geräte können dagegen direkt auf der Innenplatte montiert werden. Weiterhin kann ohne Schwierigkeiten von einer horizontalen Anordnung in eine senkrechte oder gemischte gewechselt  werden. Wie bei der herkömmlichen Verkabelung bleibt die Möglichkeit erhalten, in der Kon-struktionsphase und/oder  nach erfolgter Installation des Schrankes Änderungen vorzunehmen.
WIRTSCHAFTLICKEIT
Die Platzersparnis erlaubt den Gebrauch von kleineren Schaltschränken oder eine geringere Kolonnenzahl (wenn als Serie montiert). Die Einfachheit, Übersichtlichkeit und die limitierte Anzahl der zu verwaltenden Komponenten ergeben eine erhebliche Kostenersparnis.

Halterungen

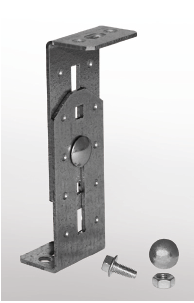

HALTERUNGEN FÜR PROFILSCHIENEN
Die Halterungen für die Profilschienen bestehen aus sendzimirver-zinktem Blech EN10142 und sind höhenverstellbar: 100 bis 160 mm.
• SRS-K100 Set mit 10 Halterungen komplett mit Schrauben

Kabelkanal

KABELKANAL MIT KAMM
Kabelkanal komplett mit Kamm zum Einführen von Kabeln von oben her und entsprechende Abdeckung für eine “geordnete“ Verkabelung. Material: PVC grau RAL 7038, lieferbar in Stücken zu 1,5 m. Verwendung zusammen mit im Handel erhältlichen Standard-Ka-belkanälen.
Wir empfehlen eine Mindesthöhe von 100 mm

Profilbarren

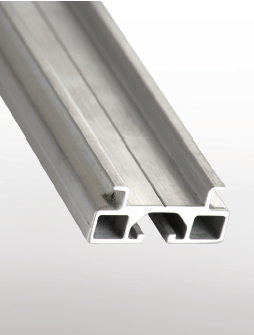

PROFILBARREN DIN
Profilschiene nach DIN EN50022 35×7,5 aus Aluminium, mit Hut-Profil, die nicht nur eine erhebliche Festigkeit gewährleisten, sondern auch bei der Fixierung ohne Vorbohrungen der mit den Halterungen gelie-ferten Senkschrauben mit Vierkantansatz verwendet werden können. Lieferbar in Stücken zu 3 m oder zu 1,5 m, können einfach auf die gewünschte Länge zugeschnitten werden.
• SRS-DIN1500
• SRS-DIN3000

Universalbarren

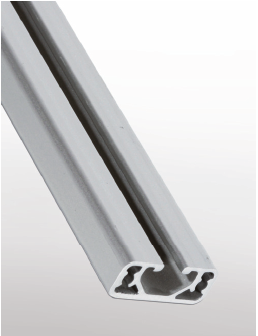

UNIVERSALBARREN
Universalschiene aus Aluminium, Durchmesser 30×12, Oberseite glatt, zur Montage von Geräten bei denen kein Hut-Profil erforderlich ist, einfache Montage an der Innenplatte mittels Senkschrauben mit Vierkantansatz.
Lieferbar in Stücken zu 3 m oder zu 1,5 m, können einfach auf die gewünschte Länge zugeschnitten werden.

• SRS-PU1500 – Universalbarren Länge 1,5 m
• SRS-PU3000 – Universalbarren Länge 3 m

Rundkopfschrauben

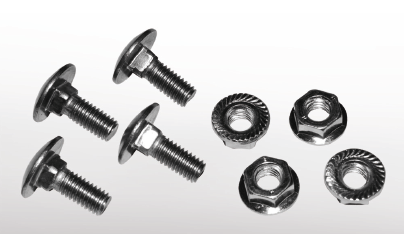

RUNDKOPFSCHRAUBEN
Rundkopfschrauben mit Vierkantansatz aus verzinktem Stahl M6x16 für Barren SRS-DIN. Lieferbar komplett mit nicht zu lösenden Kro-nenmuttern, Konfektion 50 Stück.
• VQSM6

Kleeblattschrauben

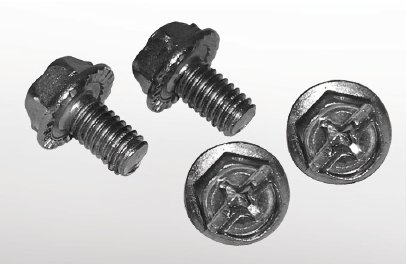

KLEEBLATTSCHRAUBEN
Selbstschneidende Sechskant-Schrauben M5 zur Anbringung von Kanälen oder anderem Zubehör an den vorgebohrten Platten PS, Kon-fektion 100 Stück.
• VTRM5-100

INNENPLATTEN PS
Material: Sendzimirverzinktes Blech EN10142, erlauben eine Nutzung der gesamten Breite des Schrankes und sind daher besonders für Schränke mit abnehmbaren Seiten geeignet.
Vertikale Bohrungen 12,5 mm sowie die auf der Platte anzubringen-den  nummerierten Klebestreifen markieren die Punkte zur Fixierung der Halterungen für die Profilschienen.
Bei der Verwendung dieser Platten bei in Batterie kombinierten Schränken kann man auf die Zwischenplatten verzichten, da die In-nenplatten direkt miteinander verbunden werden können.
Da die Breite genau dem Innenraum des Schrankes angepaßt ist, empfehlen wir die Anwendung von Gleitschienen, um die Innenplatten problemlos von der Seite her einführen zu können.
Die Innenplatten können auch als Auflage für eine herkömmliche Ver-kabelung verwendet werden.
Bei dem platzsparenden Verkabelungssystem SRS kann man auf die Innenplatten PS verzichten und dagegen auch standardisierte Platten verwenden, die an den Fixierpunkten für die Halterungen der Profil-schienen mit Bohrungen versehen werden können.
Zur Verbindung der Platten für Schrankbatterien muß der entspre-chende Verbindungs-Satz bestellt werden.

• PSK001 – Verbindungs-Satz für Innenplatten PS
