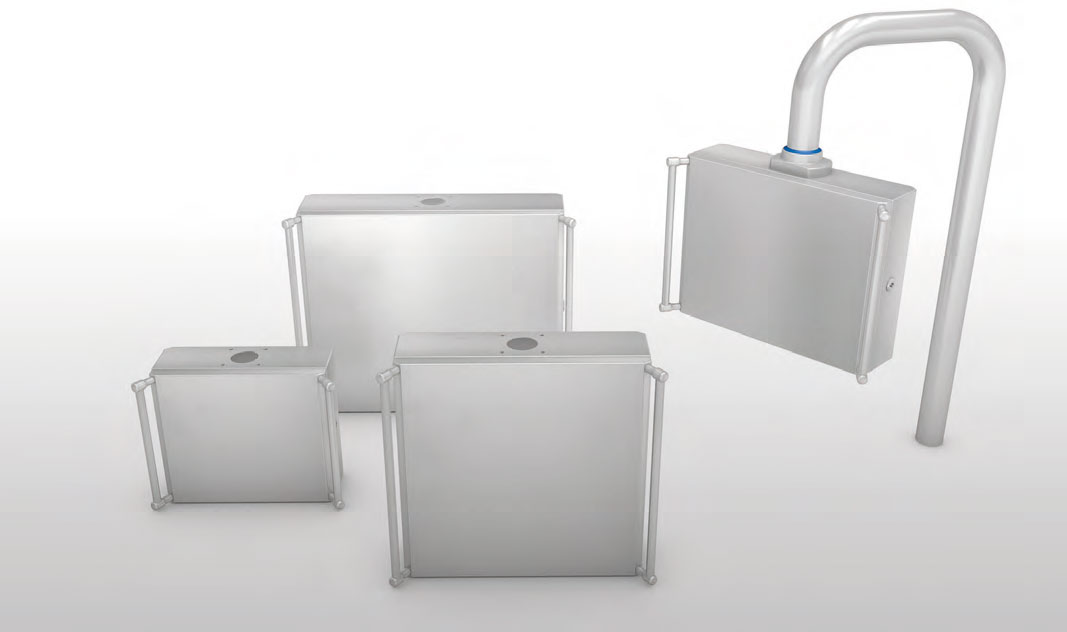

STEUERUNGSGEHÄUSE BK
– Material: Edelstahl EN 1.4301 (TYPE 304L) fein satiniert und geschützt.
– Das Gehäuse ist aus einem durchgehenden Blech gefertigt, die Vorderkanten des Gehäuse sind zum Schutz vor eindringendem Was-ser, zwischen Gehäuse und Tür, mehrfach gefaltet. Die Ecken der Tür sind abgerundet.
– Gehäuse vorgebohrt zur Montage der Gelenkarme Typ TJ-TS-TL mit Drehkupplung cod. GKS.
– Geschlossene Metalltür mit seitlich angebrachten Scharnieren zur maximalen Nutzung der Fläche für die Vorbohrungen.
– Innenplatte nicht vorgesehen.
– Auf Anfrage ergonomische Griffe aus Edelstahl TYPE 304L.
– Innenscharniere aus Edelstahl: Öffnung um 120° entsprechend CEI EN 60204-1.
– Dichtung aus Zweikomponenten-Polyurethanschaum.
– Entsprechend den gültigen Vorschriften für die Erdung vorbereitet.
– Schutzklasse IP66.
– Schlösser mit Doppelblatt Standradtyp Ø 3 mit externen Teilen aus Edelstahl.
– Kupplung cod. GKS.



AUSSENGRÖSSEN NÜTZLICHE OBERFLÄCHEN GESAMTABMESSUNGEN MIT GRIFFEN
ART. A B C D E F G H SKIZZEN
BK33AM  350  300  130  240  240  102  165  400 DXF – STEP
BK43AM  450  350  130  340  290  102  165  500 DXF – STEP
BK44AM  450  450  130  340  390  102  165  500 DXF – STEP
BK54AM  520  450  130  410  390  102  165  570 DXF – STEP
BK55AM  500  500  130  390  440  102  165  550 DXF – STEP
BK65AM  600  500  150  490  440  122  185  650 DXF – STEP
BK75AM  675  550  150  565  490  122  185  650 DXF – STEP



AUSSENGRÖSSEN NÜTZLICHE OBERFLÄCHEN GESAMTABMESSUNGEN OHNE GRIFFEN
ART. A B C D E F  SKIZZEN
BK33A  350  300  130  240  240  102 DXF – STEP
BK43A  450  350  130  340  290  102 DXF – STEP
BK44A  450  450  130  340  390  102 DXF – STEP
BK54A  520  450  130  410  390  102 DXF – STEP
BK55A  500  500  130  390  440  102 DXF – STEP
BK65A  600  500  150  490  440  122 DXF – STEP
BK75A  675  550  150  565  490  122 DXF – STEP
