Verteilergehäuse DS – Schalter- & Tastergehäuse PS
Verteilergehäuse DS – Schalter- & Tastergehäuse PS

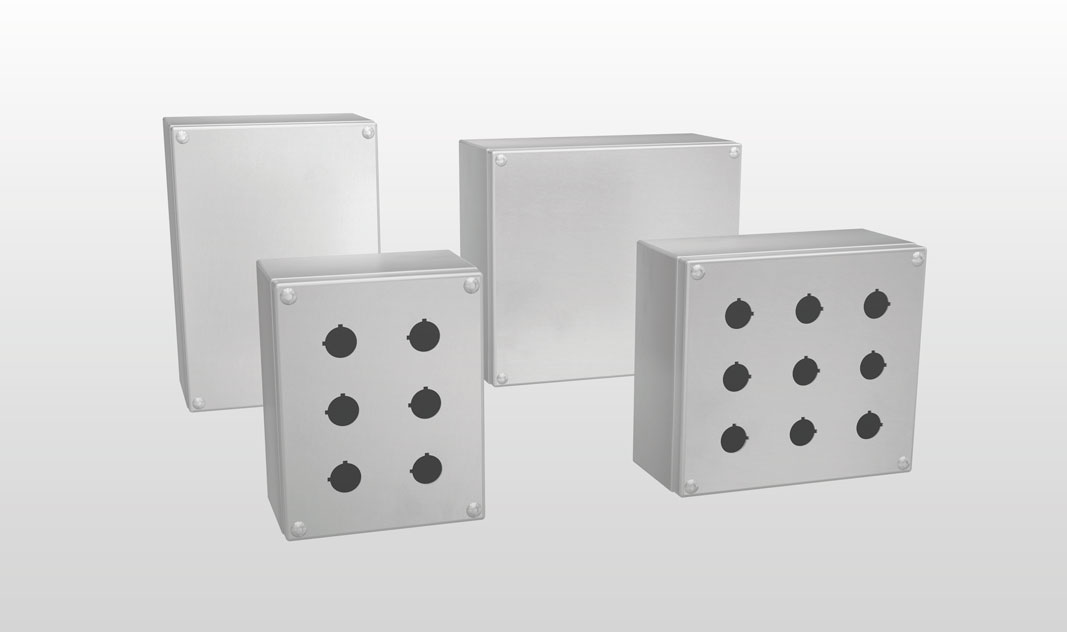

SCHALTER- UND TASTERGEHÄUSE “PS” UND VERTEILERGEHÄUSE “DS”
– Material: Edelstahl EN 1.4301 (TYPE 304L), Stärke 12/10, fein satiniert. Auf Anfrage besteht die Möglichkeit andere Edelstahltypen oder spezielle Ausführungen zu wählen.
– Dank der speziellen Schweißtechnik wird die chemische Zusammensetzung des Materials nicht verändert und somit das Auftreten von Korrosionserscheinungen an den Schweißnähten vermieden.
– Der Deckel ist mit Spezialschrauben und Dichtungsscheiben befestigt.
– Dichtung aus Polyurethan.
– Schutzgrad bei korrekter Installation der Komponenten IP66 entsprechend CEI EN 60529.
– Entsprechend den gültigen Vorschriften für die Erdung ausgestattet. Für die Schalter und Taster wird ein spezielles Element aus verzin-ktem Messing geliefert das unter dem Block in direktem Kontakt mit dem Blech angebracht wird.
– Auf dem Boden sind Stiftschrauben M6 aus Edelstahl zur Befestigung der Profilschienen und von Zubehör angebracht.
– Bei der Serie PS ist der Deckel für die Standard Taster und Schalter mit Ø 22,5 mm vorgebohrt.
– Sendzimierverzinkte Innenplatte. (auf Anfrage)
– Die Behälter der Serie PS und DS können entsprechend den Normen CEI 64-2 und CEI 31-1 für Sicherheitsanlagen A-SI und Über-druckbehälter Ex-p druckfest gemacht werden.
| DURCKTASTENSYSTEME “PS” VERTEILERDOSEN “DS” | MATERIAL | N° BOHRUNGEN | INNENPLATTEN | ZEICHNUNGEN | |||||||
| ART/ITEM | L | H | P | TYP | GEHÄUSE | STÄRKE | ART/ITEM | X | Y | ||
| PS12H/304 | 270 | 190 | 100 | TYPE 304L | 15/10 | 12/10 | 12 | PI012 | 252 | 150 | DOWNLOAD |
| PS16H/304 | 270 | 240 | 100 | TYPE 304L | 15/10 | 12/10 | 16 | PI016 | 252 | 200 | DOWNLOAD |
| PS06H/316 | 190 | 150 | 100 | TYPE 316L | 15/10 | 15/10 | 6 | PI006 | 172 | 110 | DOWNLOAD |
| PS09H/316 | 210 | 190 | 100 | TYPE 316L | 15/10 | 15/10 | 9 | PI009 | 192 | 170 | DOWNLOAD |
| PS12H/316 | 270 | 190 | 100 | TYPE 316L | 15/10 | 15/10 | 12 | PI012 | 252 | 150 | DOWNLOAD |
| PS16H/316 | 270 | 240 | 100 | TYPE 316L | 15/10 | 15/10 | 16 | PI016 | 252 | 200 | DOWNLOAD |
| DS012/304 | 270 | 190 | 125 | TYPE 304L | 15/10 | 12/10 | Blindtür | PI012 | 252 | 150 | DOWNLOAD |
| DS016/304 | 270 | 240 | 125 | TYPE 304L | 15/10 | 12/10 | Blindtür | PI016 | 252 | 200 | DOWNLOAD |
| DS020/304 | 320 | 230 | 150 | TYPE 304L | 15/10 | 12/10 | Blindtür | PI020 | 280 | 190 | DOWNLOAD |
| DS025/304 | 320 | 280 | 150 | TYPE 304L | 15/10 | 12/10 | Blindtür | PI025 | 280 | 240 | DOWNLOAD |
| DS043/304 | 400 | 300 | 150 | TYPE 304L | 15/10 | 12/10 | Blindtür | PI043 | 360 | 260 | DOWNLOAD |
| DS006/316 | 190 | 150 | 125 | TYPE 316L | 15/10 | 15/10 | Blindtür | PI006 | 172 | 110 | DOWNLOAD |
| DS010/316 | 210 | 210 | 125 | TYPE 316L | 15/10 | 15/10 | Blindtür | PI009 | 192 | 170 | DOWNLOAD |
| DS012/316 | 270 | 190 | 125 | TYPE 316L | 15/10 | 15/10 | Blindtür | PI012 | 252 | 150 | DOWNLOAD |
| DS016/316 | 270 | 240 | 125 | TYPE 316L | 15/10 | 15/10 | Blindtür | PI016 | 252 | 200 | DOWNLOAD |
| DS020/316 | 320 | 230 | 150 | TYPE 316L | 15/10 | 15/10 | Blindtür | PI020 | 280 | 190 | DOWNLOAD |
| DS025/316 | 320 | 280 | 150 | TYPE 316L | 15/10 | 15/10 | Blindtür | PI025 | 280 | 240 | DOWNLOAD |
| DS040/316 | 400 | 200 | 150 | TYPE 316L | 15/10 | 15/10 | Blindtür | PI040 | 360 | 160 | DOWNLOAD |
| DS060/316 | 600 | 200 | 150 | TYPE 316L | 15/10 | 15/10 | Blindtür | PI060 | 565 | 152 | DOWNLOAD |
ANMERKUNG: Für ALLE DURCKTASTENSYSTEME “PS” VERTEILERDOSEN TYPE 316L ist auf Anfrage eine Zertifizierung c UL us NEMA 4-4X-12-1 möglich
Zubehör Tastaturen Und Verteilerschachteln
Dank eines umfangreichen Sortiments an Zubehörteilen können Ihre Schaltschränke komplett personalisiert werden.
Lösungen und Vorschläge finden Sie im speziellen Kapitel.
