Sistema De Cableado SRS

SRS

SISTEMA DE CABLEADO PARA AHORRO DE ESPACIO SRS Modelo registrado
Siempre atentos a las exigencias de nuestros clientes, hemos puesto a punto un sistema de cableado que, aprovechando el concepto de trabajo en dos niveles, permite recuperar espacio en el interior de un armario aún manteniendo la flexibilidad del sistema tradicional con consiguiente limitación de los costos.
El sistema está constituido por pocos elementos estándar que permiten hacer frente a las necesidades mas variadas.
El uso de una placa interna como base permite pasar del cableado tradicional al SRS con extrema sencillez sin tener que seguir esquemas predefinidos y aprovechando cuando precisa, toda la profundidad disponible del armario .

RECUPERACION DE ESPACIO

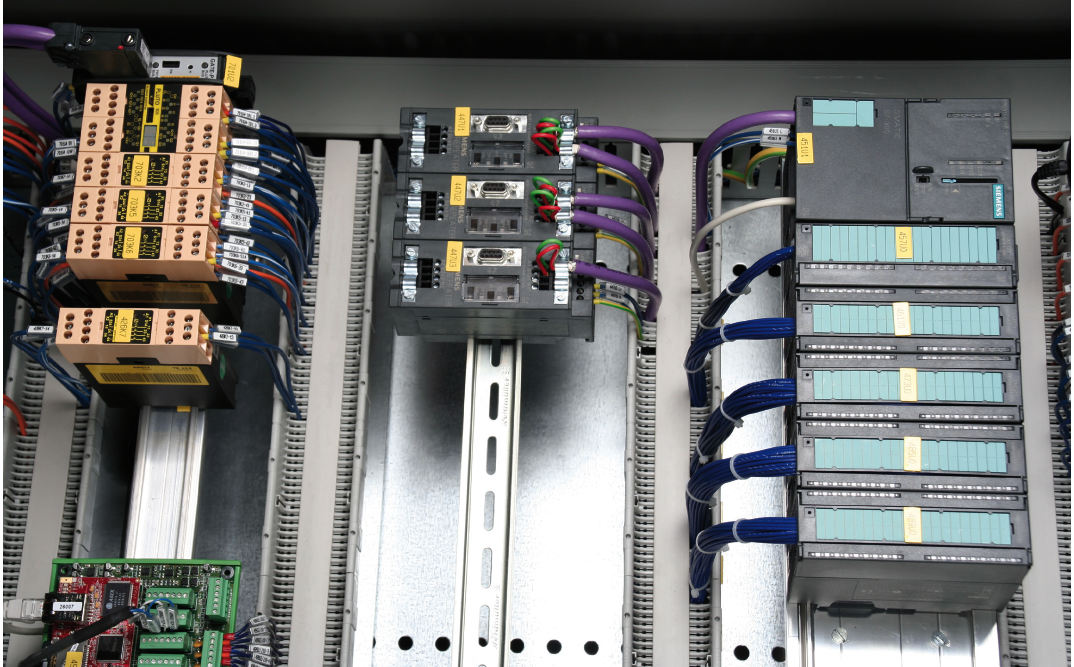

Gracias a la posibilidad de reducir el espacio entre equipos, este sistema permite recuperar hasta el 30% respecto a un cableado tradicional; de hecho, los canales, dotados de tapa a peine para la entrada de los cables por arriba, están colocados debajo del nivel de los componentes. Esto permite una recuperación de 3 cm. aproximadamente por cada fila de componentes, aprovechando todo el ancho de la placa.

FLEXIBILIDAD
El uso de la placa interna permite utilizar el sistema sólo en presencia de ventajas reales (equipos predispuestos para el montaje sobre barras DIN y cajas de bornes). Inversores de tamaño medio-grandes, transformadores, interruptores y/oequipos particulares, pueden en cambio ser aplicados directamente sobre la placa interna. Además, es posible pasar deuna disposición horizontal a una vertical o mixta sin ningún vínculo.
Como para el cableado tradicional, queda invariada la posibilidad de hacer modificaciones en fase de construcción y/o en el terreno después de haber instalado el armario.

ECONOMICIDAD
La recuperación de espacio permite utilizar armarios con dimensiones inferiores o con un menor número de columnas (si montados en conjunto). Su sencillez, su simplicidad de uso y el limitado número de componentes a gestionar permiten un ahorro considerable en términos de costos y tiempo de montaje.

Estribos

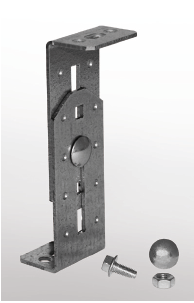

ESTRIBOS PARA SOPORTAR LAS BARRAS DIN
Los estribos para soportar las barras DIN están realizados en chapa galvanizada sendzimir EN10142 y son regulables en altura de 100 a 160 mm.

• SRS-K100 – kit de 10 estribos, completos de tornillos

Canal

CONDUCTO DE CABLES CON PEINES ENTRADA CABLES
Canal completo de peines para la entrada de cables por arriba y de la relativa tapa, para realizar un cableado mas ordenado.
Realizadas en PVC gris RAL 7038, se suministran en barras de 1,5 mt.
Se acoplan con los conductos de cables estándares normalmente disponibles en el mercado que pueden utilizarse para las subidas de cables.
Se aconseja el uso de estos canales con una altura mínima de 100mm

Barras

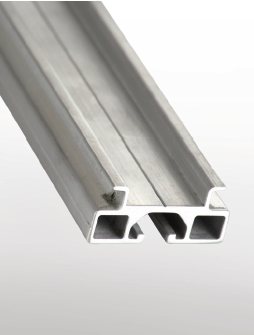

BARRAS PERFILADAS DIN
Barras a Ω DIN EN50022 35×7, 5, en aluminio cuya sección además de conferir notable rigidez, permite el montaje sin tener que realizar algún agujero por medio de los tornillos
con bajo cabeza cuadrado, anti rotación, en dotación a los estribos de soporte.
Son suministradas en barras de 3 mt, o bien de 1,5 m para ser fácilmente cortadas según la necesidad.
• SRS-DIN1500
• SRS-DIN3000

Barra Universal

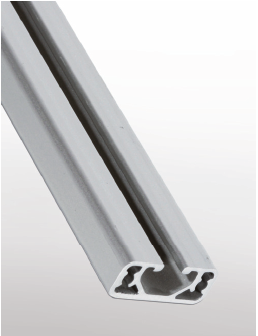

BARRA UNIVERSAL
Barra universal en aluminio sección 30×12 lado superior liso para el montaje de equipos que no requieren el perfil DIN, la sección permite un fácil montaje a la placa interna a través de tornillos con bajo cabeza cuadrado, en dotación a los estribos de soporte.
Son suministrados en barras de 3 m o bien 1,5 m para ser cortadas según necesidad.

• SRS-PU1500 – barra universal longitud 1,5 m
• SRS-PU3000 – barra universale longitud  3 m

Tornillos

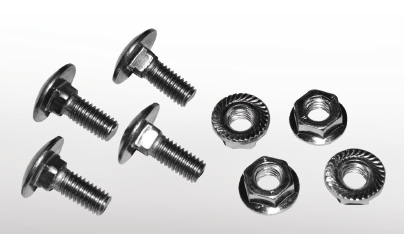

TORNILLOS CON CUADRADO BAJO CABEZA
Tornillos abombados con cuadrado bajo cabeza galvanizado M6 x 16 para la ranura de las barras SRS-DIN. Se suministran completos con tuercas rebordeadas endentadas anti-destornillamiento en embalajes de 50 piezas.

• VQSM6

Tornillos trilobulados

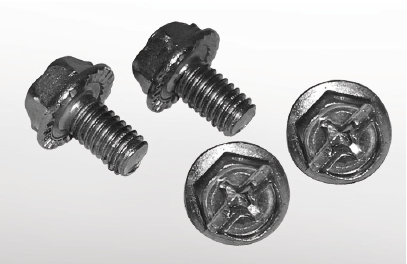

TORNILLOS TRILOBULADOS
Tornillos trilobulados M5 de autorroscado, para aplicación de conductos de cables y demás  accesorios a las placas pre-taladradas serie PS, suministradas en paquetes de 100.

• VTRM5-100

PLACA INTERNAS PS
Realizadas en chapa galvanizada sendzimir EN10142, han sido estudiadas para permitir de aprovechar todo el ancho del armario; por lo tanto, se aconseja el uso de armarios con laterales extraíbles.
El agujereado vertical paso 12,5 mm. y las líneas graduadas para aplicar a la placa, dan referencia precisa en mérito a la fijación de los estribos para el soporte de las barras DIN porta componentes.
El uso de estas placas para armarios en conjunto, no necesita de las placas intermedias porque las mismas pueden estar conectadas directamente una a la otra.
Pueden además ser utilizadas como placas para el cableado tradicional.
En el sistema de cableado para recuperación de espacio SRS no es de todas maneras indispensable utilizar las placas PS, ya que, se pueden usar las tradicionales agujereando donde sea necesario fijar los estribos para soportar las barras DIN.
Para unir las placas en caso de armarios instalados en batería, pedir el kit de unión.

• PSK001 – kit ensamblaje placas internas PS
