BRAZOS ARTICULADOS
• Realizados en tubo de acero inoxidable EN 1.4031 (TYPE 304L) Ø 60.3 espesor 3 con acabado microgranallado o pulido.
• Pueden ser suministrados curvados en forma de “L”, de “J” de “S”, o bien rectos “I”
• Algunos anchos están ya definidos y disponibles en almacén (ver tabla en Pág. 119), de todas maneras se pueden solicitar otros tamaños.
• En las extremidades se pueden soldar, bajo pedido, varios tipos de juntas para satisfacer las distintas exigencias.
• El brazo se suministra de costumbre con las juntas montadas y sin embargo, las jutnas GKS y GSC siendo aplicables sin soldaduras, pueden aplicarlos directamente el cliente después de adaptar el brazo a sus necesidades.)
NOTA: cuando el brazo deba soportar un artículo diferente de nuestros box serie BC-BK, controlar la rigidez de la pared a sostener.

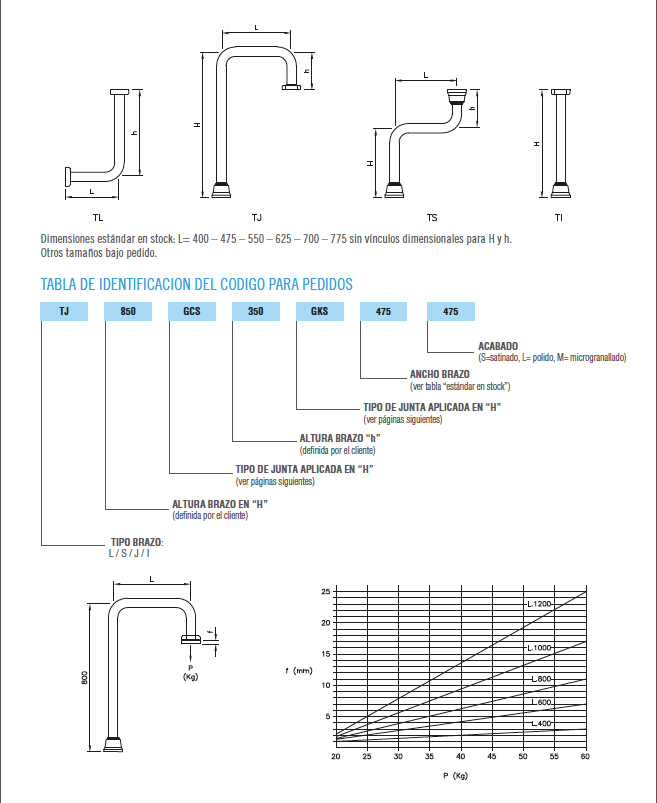

Tabla De Identificacion Del Codigo Para Pedidos
GCS
JUNTA ARTICULADA GCS
Realizada en acero inox EN 1.4301 (TYPE 304L), completa de empaquetadura para garantizar la estanqueidad.
La forma particular y los criterios constructivos garantizan una elevada rigidez y permiten su empleo tanto en la base del brazo como para conexión con box de mando de grandes dimensiones o soportados por la base. La estructura sobre que se va fijar la junta debe ser muy rígida. La junta se puede aplicar sin soldaduras y puede por lo tanto ser instalada directamente por el cliente despué de adaptar el brazo a sus exigencias.
Es posible limitar el ángulo de rotación a 85°, 175°, 265° o 355°
• GCS – junta articulada universal
GK
JUNTA ARTICULADA GKS
Realizada en acero inox EN 1.4301 (TYPE 304L) lleva empaquetaduras para garantizar la estanqueidad; su forma simple y compacta la hace particularmente idónea para la combinación con los box de mando colgados.
La junta no requiere ningún tipo de soldadura y puede ser instalada directamente por el cliente despué de adaptar el brazo a sus exigencias.
Lleva un retén que limita el ángulo de rotación a 85° – 175° – 265° – 355°.
• GKS – junta articulada para acoplamiento al box
JUNTA FIJA PARA SUJECCION INFERIOR GKFI
Realizada en acero inox EN 1.4301 (TYPE 304L), se utiliza cuando no seTYPE 304La requerida rotación. Requiere sujección al brazo por soldadura, para garantizar máxima rigidez. Debe sujetarse por el interior de la estructura en la que se instala.
• GKFI – junta fija de soldar, con sujección interior
JUNTA FIJA PARA SUJECCION EXTERIOR GKFE
Realizada en acero inoxEN 1.4301 (TYPE 304L) se utiliza cuando no sea requerida rotación. Requiere sujección al brazo por soldadura para garantizar máxima rigidez. Puede fijarse por el exterior de la estructura en la que se instala.
• GKFE – junta fija de soldar, con sujección exterior

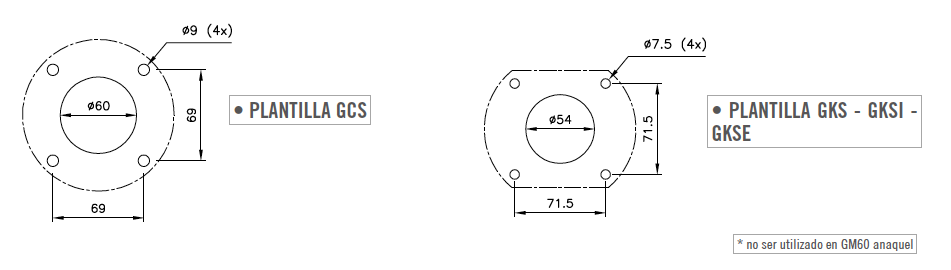

PLANTILLA DE PERFORACIÓN
BRIDA SUJECCION EXTERIOR FFS
Brida de adaptación realizada en acero inox EN 1.4301 (TYPE 304L) para permitir la sujección por el exterior de las juntas y del estribo GL60.
• FFS – brida para fijación exterior de las juntas y del estribo GL60
BRIDA SUJECCION EXTERIOR ESTRIBO FFM
Brida de adaptación realizada en acero inox EN 1.4301 (TYPE 304L) para posibilitar la sujección por el exterior del estribo GM60.
• FFM – brida para fijación exterior del estribo GM60
BRIDA INCLINADA AGK
Se utiliza con las juntas GK cuando precisa inclinar el box de mando de 10°, para hacer ergonómico su empleo. Realizada en acero inox EN 1.4301 (TYPE 304L), se suministra completa con junta de estanqueidad y tornillos de sujección.
• AGK – brida de adaptación para inclinar el box 10°
GM60

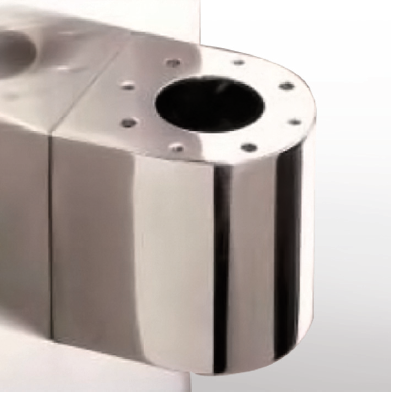

ESTRIBO GM60
Realizado enteramente en acero inox 1.4301 (TYPE 304L) acabado polido, robusto y elegante. Debe ser empernado, después de montar la junta articulada con el brazo, por el interior de un armazón rígido. Esta clase de montaje permite no haberse tornillos visibles y asegura higiene máximo; de no ser posible, abinarla con la brida para sujección exterior FFM
• GM60 – estribo redondeado
