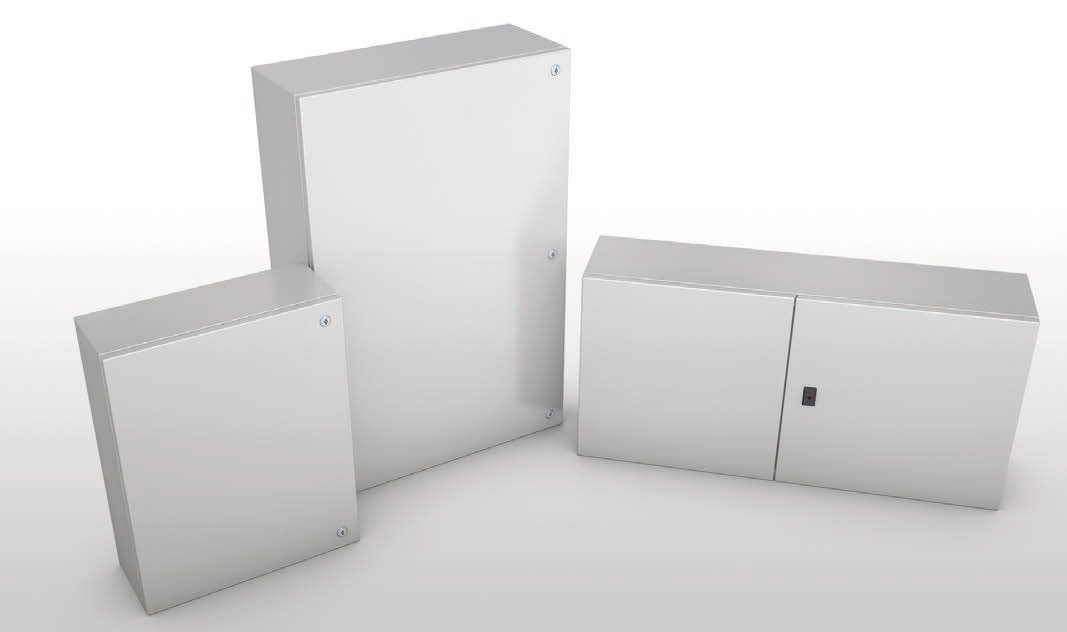

PEQUEÑOS ARMARIOS QL
• Material: acero inox EN 1.4301 (TYPE 304L) o bien EN 1.4404 (TYPE 316L) satinado scotch brite y protegido en 1 cara.
• Cofre obtenido de una hoja de chapa única con moldeado obtenido por plegados múltiples del borde frontal de la envoltura.
• Placa pasa-cables: no prevista.
• Portezuela ciega
• Cerraduras con huella de doble peine del tipo unificado Ø 3 para B.T. con partes exteriores de acero inoxidable.
• Bisagras ocultas de acero inoxidable: apertura de 120° según recomendaciones CEI EN 60204-1.
• Peso máximo admitido en la puerta: 12 Kg.
• Junta de estanqueidad en espuma de poliuretano
• Placa interna en chapa galvanizada zendzimir EN 10142 sujetada al fondo de la envoltura por medio de pernos M8 entregado en dotación.
• Preparado para puesta a tierra en conformidad con las normas vigentes.
• Grado de protección: IP66 para armarios de puerta simple, IP 65 para armarios de 2 puertas.
• Preparado en el lado trasero con 4 taladros ciegos M6 para fijación mural.
| PEQUEÑOS ARMARIOS | MATERIAL | TIPO DE PUERTA | PLACA INTERNA | DIBUJOS | ||||
| ART/ITEM | L | H | P | X | Y | |||
| QL33/304 | 300 | 300 | 180 | TYPE 304L | Ciega / Blind | 270 | 240 | DOWNLOAD |
| QL34/304 | 300 | 450 | 200 | TYPE 304L | Ciega / Blind | 270 | 390 | DOWNLOAD |
| QL36/304 | 300 | 600 | 250 | TYPE 304L | Ciega / Blind | 270 | 540 | DOWNLOAD |
| QL43/304 | 450 | 300 | 200 | TYPE 304L | Ciega / Blind | 420 | 240 | DOWNLOAD |
| QL44/304 | 450 | 450 | 200 | TYPE 304L | Ciega / Blind | 420 | 390 | DOWNLOAD |
| QL46/304 | 450 | 600 | 250 | TYPE 304L | Ciega / Blind | 420 | 540 | DOWNLOAD |
| QL64/304 | 600 | 450 | 250 | TYPE 304L | Ciega / Blind | 570 | 390 | DOWNLOAD |
| QL66/304 | 600 | 600 | 250 | TYPE 304L | Ciega / Blind | 570 | 540 | DOWNLOAD |
| QL66P/304 | 600 | 600 | 300 | TYPE 304L | Ciega / Blind | 570 | 540 | DOWNLOAD |
| QL67/304 | 600 | 750 | 250 | TYPE 304L | Ciega / Blind | 570 | 690 | DOWNLOAD |
| QL69/304 | 600 | 900 | 250 | TYPE 304L | Ciega / Blind | 570 | 840 | DOWNLOAD |
| QL77/304 | 750 | 750 | 300 | TYPE 304L | Ciega / Blind | 720 | 690 | DOWNLOAD |
| QL710/304 | 750 | 1000 | 300 | TYPE 304L | Ciega / Blind | 720 | 940 | DOWNLOAD |
| QL86/304 | 800 | 600 | 300 | TYPE 304L | Ciega / Blind | 770 | 540 | DOWNLOAD |
| QL812/304 | 800 | 1200 | 320 | TYPE 304L | Ciega / Blind | 770 | 1140 | DOWNLOAD |
| QL106/304 | 1000 | 600 | 300 | TYPE 304L | Ciega / Blind | 970 | 540 | DOWNLOAD |
| QL107/304 | 1000 | 750 | 300 | TYPE 304L | Ciega / Blind | 970 | 690 | DOWNLOAD |
| QL126/304 | 1200 | 600 | 300 | TYPE 304L | Ciega / blind | 1170 | 540 | DOWNLOAD |
| QL33/316 | 300 | 300 | 180 | TYPE 316L | Ciega / Blind | 270 | 240 | DOWNLOAD |
| QL34/316 | 300 | 450 | 200 | TYPE 316L | Ciega / Blind | 270 | 390 | DOWNLOAD |
| QL36/316 | 300 | 600 | 250 | TYPE 316L | Ciega / Blind | 270 | 540 | DOWNLOAD |
| QL43/316 | 450 | 300 | 200 | TYPE 316L | Ciega / Blind | 420 | 240 | DOWNLOAD |
| QL44/316 | 450 | 450 | 200 | TYPE 316L | Ciega / Blind | 420 | 390 | DOWNLOAD |
| QL46/316 | 450 | 600 | 250 | TYPE 316L | Ciega / Blind | 420 | 540 | DOWNLOAD |
| QL64/316 | 600 | 450 | 250 | TYPE 316L | Ciega / Blind | 570 | 390 | DOWNLOAD |
| QL66/316 | 600 | 600 | 250 | TYPE 316L | Ciega / Blind | 570 | 540 | DOWNLOAD |
| QL67/316 | 600 | 750 | 250 | TYPE 316L | Ciega / Blind | 570 | 690 | DOWNLOAD |
| QL69/316 | 600 | 900 | 250 | TYPE 316L | Ciega / Blind | 570 | 840 | DOWNLOAD |
| QL77/316 | 750 | 750 | 300 | TYPE 316L | Ciega / Blind | 720 | 690 | DOWNLOAD |
| QL710/316 | 750 | 1000 | 300 | TYPE 316L | Ciega / Blind | 720 | 940 | DOWNLOAD |
ART. 33 – 34 – 43 : 1 sola cerradura central
NOTA: Todos los armarios de una puerta pueden ser certificados c UL us NEMA 4-4X bajo pedido. El articulo QL107/304 puede ser certificado c UL us NEMA 12 bajo pedido.
