PEQUEÑOS ARMARIOS QM

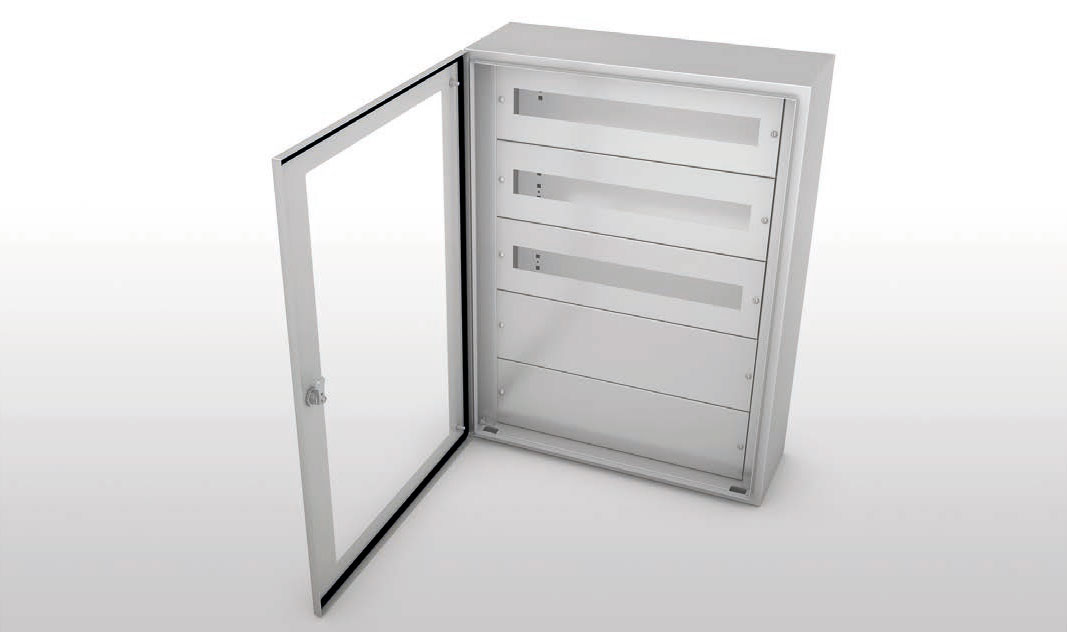

• La nueva serie QM nace para alojar equipos modulares.
• Realizada en acero inox EN 1.4301 (TYPE 304L) satinado scotch brite protegido en una cara.
• En la fase de proyecto se pensó mucho en las características que permiten simplificar y agilizar las operaciones de cableado, sin descuidar la estética, que como siempre nos distingue.
• El cofre es obtenido de una hoja de chapa única, apropiadamente moldeada en el lado frontal para crear el “laberinto de estanqueidad” entre envoltura y puerta.
• La puerta, estampada, lleva un vidrio laminado 3+3 de seguridad para satisfacer a los requisitos de seguridad e inalterabilidad.
• Cerradura única central con huella de doble peine de tipo unificado Ø3 para B.T. cromada, con varilla de re-envío con 3 puntos de fijación a partir del modelo QM096.
• Bisagras ocultas de acero inoxidable: apertura de 120° según recomendaciones CEI EN 60204-1.
• Junta de estanqueidad en espuma de poliuretano.
• Placa de montaje en chapa galvanizada sendzimir pre-agujereada para el montaje de las guías DIN. El montaje de las guías y de los interruptores modulares relativos puede hacerse al banco de trabajo para facilitar la introducción del bastidor, ensamblado, en el interior del armario. Los paneles modulares se fijan en dos montantes laterales pre-taladrados aplicados a la envoltura.
• Placa pasa-cables no prevista.
• Preparado para puesta a tierra en conformidad con las normas vigentes.
• Grado de protección: IP56 de puerta cerrada, IP20 de puerta abierta.
• Perforaciones roscadas ciegas M6 en el lado trasero, para fijación mural.
| PEQUEÑOS ARMARIOS | TIPO DE PUERTA | PLACA INTERNA | DIBUJOS | ||||||
| ART/ITEM | L | H | P | X | Y | ||||
| QM048 | 590 | 340 | 220 | con vidrio | 542 | 275 | DOWNLOAD | ||
| QM072 | 590 | 490 | 220 | con vidrio | 542 | 425 | DOWNLOAD | ||
| QM096 | 590 | 640 | 220 | con vidrio | 542 | 575 | DOWNLOAD | ||
| QM120 | 590 | 790 | 220 | con vidrio | 542 | 725 | DOWNLOAD | ||
| QM144 | 590 | 940 | 220 | con vidrio | 542 | 875 | DOWNLOAD | ||
| QM168 | 590 | 1090 | 220 | con vidrio | 542 | 1025 | DOWNLOAD | ||
EQUIPAMIENTO PARA INTERRUPTORES MODULARES
QM048
N. 48 MÓDULOS (2 PQM150F)
QM072
N. 72 MÓDULOS (3 PQM150F)
QM096
N. 72 MÓDULOS (3 PQM200F)
N. 96 MÓDULOS (4 PQM150F)
QM120
N. 96 MÓDULOS (1 PQM150F + 3 PQM200F)
N. 120 MÓDULOS (5 PQM150F)
QM144
N. 120 MÓDULOS (2 PQM150F + 3 PQM200F)
N. 144 MÓDULOS (6 PQM150F)
QM168
N. 144 MÓDULOS (3 PQM150F + 3 PQM200F)
N. 168 MÓDULOS (7 PQM150F)
