Accessoires Pour Armoires Modulaires MX
Panneaux Lateraux

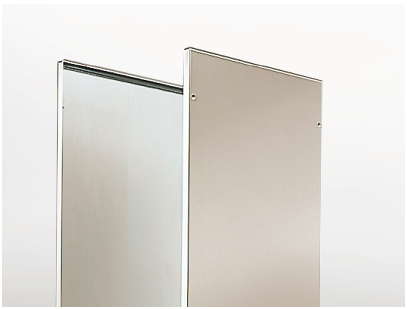

COUPLE DE PANNEAUX LATERAUX
Réalisés en acier inox EN 1.4301 (TYPE 304L) finement satiné et protégé, épaisseur 15/10. A appliquer à l’extérieur du module ou de la composition de plusieurs modules par fixation au châssis depuis l’extérieur, à l’aide de 8 vis inox tête bombée.
Kit couplement modules

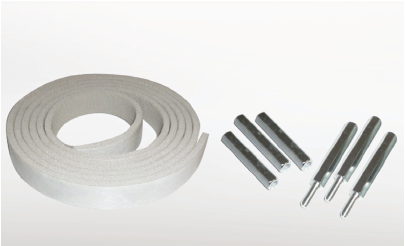

KIT D’ASSEMBLAGE DE MODULES MKMX
Indispensable pour juxtaposer les modules en batterie. Ce kit comprend une garniture en mousse cellules fermées, des vis et des écrous façonnés spéciaux qui en facilitent le montage.
•MKMX – kit couplement modules MX
Entriers

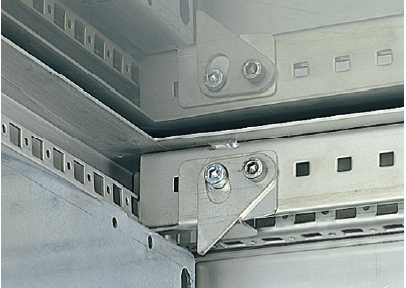

ETRIERS DE SECURITE POUR PLAQUE INTERNE MKS
Kit formé par 4 équerres façonnées (2 supérieures et 2 inférieures), servant de blocage de sécurité pour éviter que les sollicitations produites en cours de transport puissent déclencher la plaque du support.
Ils permettent donc l’accrochage rapide du support et le maintien en position verticale en empêchant le basculage lors du montage.
• MKS – 1 série d’équerres
NOTE: inutilisable avec glissières
Kit de rigidification

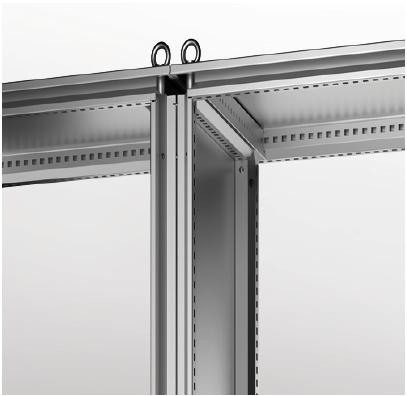

KIT DE RAIDISSEMENT MKIMX
Formé par 4 angulaires estampés en tôle d’acier inox, complets de visserie, à appliquer à l’intérieur du cadre en correspondance des montants de deux cadres juxtaposés pour donner plus de rigidité et solidité à l’ossature.
Leur emploi est toujours conseillé, particulièrement en cas de transport de batteries comprenant plusieurs modules couplés déjà assemblés et/ou lorsque le poids contenu dans les modules excède 200 Kg.
• MKI – Kit de rigidification
Systeme de profiles

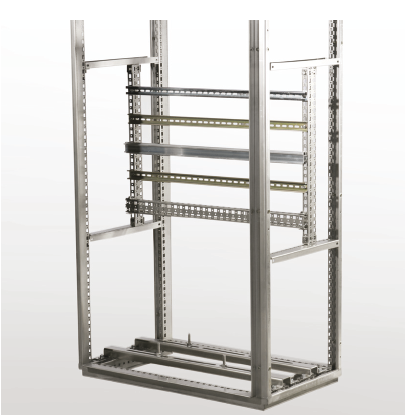

SYSTÈME DE PROFILES
A utiliser pour créer aisément et rapidement des structures de soutien pour appareils et instruments logés à l’intérieur du tableau électrique. Pre-ajourés pas 25 mm.
Traverses

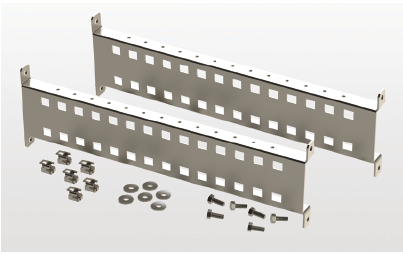

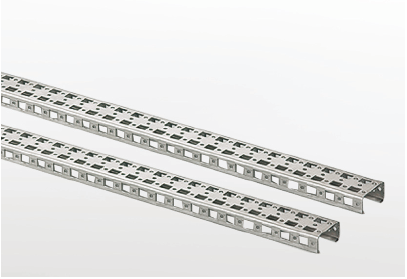

TRAVERSES DE PROFONDEUR
Section 25×50 mm
Disponibles pour toutes les profondeurs d’ armoires sont livrées complètes de vis et d’étrier de fixation. Utiles pour fixer des câbles, des barres ou pour former un pont de liaison
entre les montants arrière et devant. Idéales pour fixer et régler en profondeur des supports DIN.
• CTP05MX – paire de traverses pour MX profondeur 518
• CTP06MX – paire de traverses pour MX profondeur 618
• CTP08MX – paire de traverses pour MX profondeur 818
Profilè
PROFILE’ AU METRE 50×25 PRF502M
Disponible en barres de 2 mètres à découper sur mesure pour créer de robustes traverses ou montants. Pour les fixer il faut demander l’étrier approprié (code SPRF50).
• PRF502M – barre de 2 mt
Staffa profilati

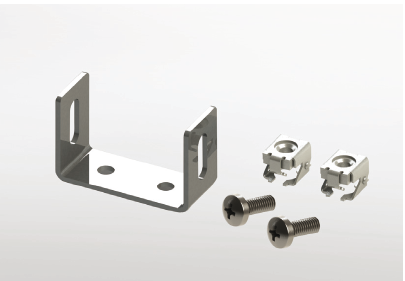

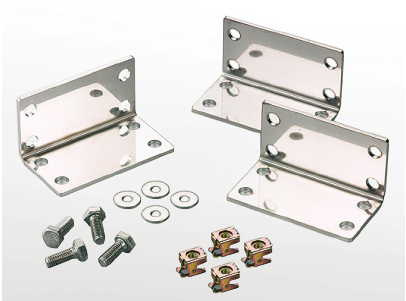

STAFFA PER PROFILATI 50×25
Squadretta per fissare i profilati tagliati a misura. Forma e dimensioni sono stati studiati per poter utilizzare i fori in prossimità del montante.
• SPRF50 – confezione da 10 pz
Contre-Porte

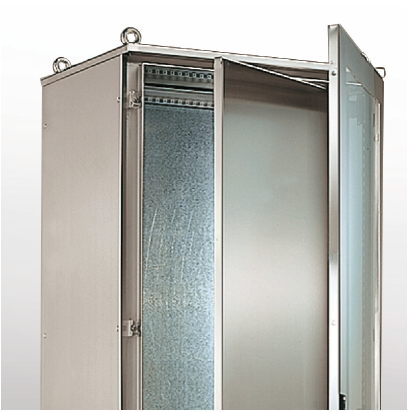

CONTRE-PORTE
Réalisée en acier inox EN 1.4301 (TYPE 304L), finement satiné et protégé, épaisseur 20/10, fournie en kit de montage et conçue pour permettre l’installation d’appareils à l’intérieur des armoires. La distance entre contre-porte et porte est réglable sur deux profondeurs de 65 ou 110 mm,
La contre-porte peut être montée sur charnières à droite ou à gauche. Poids maximum admissible 30 kg.
Degré de protection IP20 (sur demande IP54). Possibilité de perçages sur demande. Pour les armoires L.1200 et L.1600 utiliser les contre-portes des armoires L.600 ou L.800 en ajoutant le montant central approprié ; en ce cas on conseille de ne pas utiliser la plaque passe-câbles monobloc qui est difficile à enlever.
Montant central détachable à utiliser pour l’installation des contre-portes dans les armoires L. 1200 et L. 1600
• MMX18 – Montant central pour armoires MX hauteurs 1827
• MMX20 – Montant central pour armoires MX hauteur 2027
Cloison de séparation
CLOISONS DE SEPARATION
Panneau en tôle sendzimir EN 10142 épaisseur 25/10, à introduire entre deux modules pour les séparer. Disponible en deux versions: degré de protection IP20 et degré de protection
IP65. Sur demande possibilité de perçage pour le passage de câbles entre deux modules et pour connecteurs.
Note: la cloison de séparation exclue l’emploi de la plaque intermédiaire.
