Armoires Modulaires Série MX

ARMOIRES MODULAIRES SÉRIE MX
•  Matériel: acier inoxydable EN 1.4301 (TYPE 304L), finement satiné et protégé, épaisseur 15/10 pour panneaux latéraux et arrière, épaisseur 20/10 pour la porte

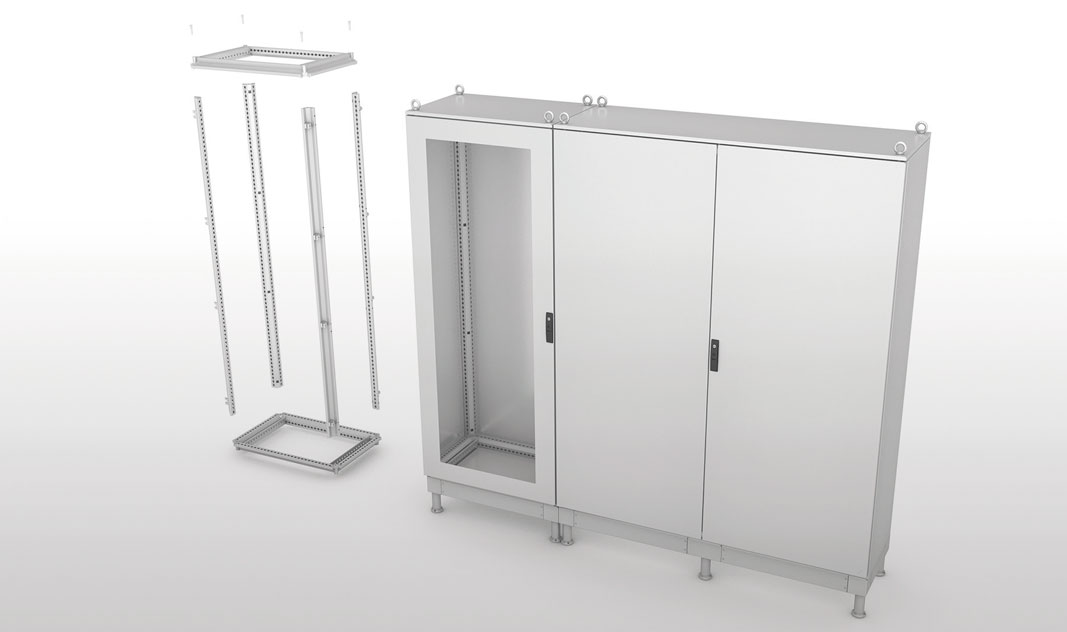

•  Cadre: système de joints en microfusion et de profilés en acier inoxydable avec perçage pas Ø 25mm, pour le montage des accessoires éventuels.
• Livré en kit de montage ou, sur demande, assemblé.
• Porte avant pleine ou avec verre stratifié 3+3 de sécurité, avec cadre interne de raidissement pour supporter tout appareillage et/ou fixer goulottes et accessoires. Possibilité, sur demande, de réaliser sur la porte pleine standard des fenêtrages partiels et avec des matériels différents (polycarbonate ou aluminium pour sérigraphies)
• Panneau arrière : l’armoire peut être livré avec un panneau arrière plain, boulonné avec cales d’étanchéité ou bien, sur demande, avec porte sur charnières mêmes caractéristiques de celle devant.
• Panneaux latéraux amovibles boulonnés, à commander séparément.
• Serrure double panneton avec platine externe en polyamide noir chargé verre, fermeture à quatre points et clé BT. Sur demande, possibilité de la remplacer par des serrures différentes.
• Le fond de l’armoire peut recevoir trois diverses types de plaque passe-câbles : une seule pièce, multiples, ou multiples à guillotine, à commander séparément.
• Charnières internes en acier inox TYPE 304L permettant l’ouverture 120° selon recommandations CEI EN 60204-1
• Poids maximum admis sur la porte: 30 kg.
• Joint d’étanchéité en mousse polyuréthane, appliqué par système robotisé
• Plaque interne sendzimir, à commander séparément , disponible soit en version traditionnelle soit en version économie d’espace (largeur augmentée). Disponibilité de plaques intermédiaires, toujours exécution sendzimir.
• Prédisposée pour mise à la terre conforme aux normes en vigueur
• Degré de protection: IP66 (modules L.1200 IP65)
• N O T E: Armoire en kit de montage, disponible assemblée sur demande
• Toutes les compositions d’armoires MX sont pourvues de RFID

Module À Porte Simple Pleine

Pour demander votre armoire en kit de montage, il suffit d’ajouter une K à la fin du code (ex. MX0685K)

Module À Deux Portes Pleines

Pour demander votre armoire en kit de montage, il suffit d’ajouter une K à la fin du code  (ex. MXV0685K)

Module Remontee

Pour demander votre armoire en kit de montage, il suffit d’ajouter une K à la fin du code (ex. RMX0385K)

Note:
“RMX” panneau externe devant boulonné
“RMXP” porte devant

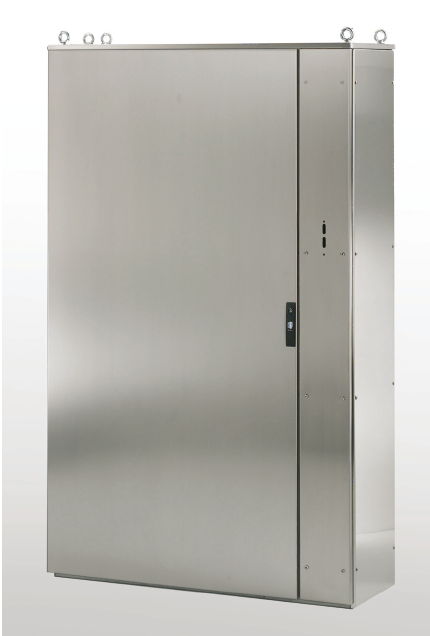

MODULE POUR BLOC SECTIONNEUR

Modulo per blocco sezionatore

Module conçu et réalisé en conformité avec les normes USA en matière de sécurité, il permet l’ exploitation la plus totale des espaces internes et spécialement de la plaque interne, tout en sauvegardant l’accessibilité par tous les côtés, ce qui est typique des armoires modulaires MX.
Le module, sans aucune ségrégation interne, a une porte devant (servant de porte principale dans une batterie d’armoires) et un petit panneau boulonné 200 mm, prédisposé pour recevoir le levier d’actionnement des disjoncteurs principaux suivants:

• Allen Bradley 1494 V-H1
• Square D 9422 A1
• General Electric TDA tipo 1 e 2
• Moeller NZM-XSHGVR 12-NA
• Siemens ITE MAX FLEX ®

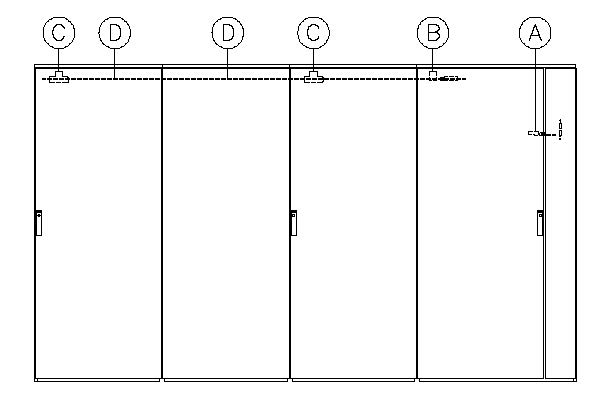

Complet d’interbloc sectionneur dont à la pos. (A) du schéma ci-dessous.
Ce module étant d’habitude jumelé avec d’autres modules en batterie, son utilisation doit prévoir même l’emploi d’un jeu d’interblocages, système mécanique permettant d’établir la priorité d’ouverture des portes:

Interblocchi MX

Interbloc sectionneur (A)
Utilisé pour interbloquer la porte proche (B dans la figure) du panneau boulonné portant le disjoncteur (la porte s’ouvrira seulement lorsque ce dernier est en position OFF) compris en intérieur du module pour bloc sectionneur.

MKP.PR interbloc primaire (B)
Actionnement mécanique, comprenant la tige de renvoi relative, à monter sur la porte du module pour bloc sectionneur (primaire) pour commander l’ouverture des portes des armoires en batterie (secondaires).

MKP.SE interbloc secondaire (C)
A monter sur toutes les portes secondaires dont l’ouverture est subordonnée à l’ouverture de la porte primaire ; dans les armoires double porte il est à monter sur la porte ayant direction d’ouverture prioritaire (avec serrure externe)
Le sens d’ouverture des porte n’est pas impératif.

Tiges de renvoi (D)
Nécessaires pour transférer aux portes secondaires la commande de blocage ou déblocage de la porte primaire.
Il faut demander une tige chaque module, sauf le module pour bloc sectionneur:

• MKP.AR06 – tige de renvoi pour armoires largeur nom. 600 mm.
• MKP.AR08 – tige de renvoi pour armoires largeur nom.  800 mm.
• MKP.AR10 – tige de renvoi pour armoires largeur nom. 1000 mm.
• MKP.AR12 – tige de renvoi pour armoires largeur nom. 1200 mm.
• MKP.AR16 – tige de renvoi pour armoires largeur nom. 1600 mm.
