L’identification par radio-fréquence (RFID, Radio Frequency IDentification)

Il s’agit d’une technologie permettant le repérage automatique et la récolte de données à travers les fréquences radio. Sa caractéristique principale est la possibilité de jumeler un identificateur univoque et d’autres informations avec quelconque objet à travers un micro chip,  et d’en permettre la lecture par un dispositif sans-fil. Lorsqu’elle est associée avec une base de donnée ou à un réseau de communication, par ex. internet, cette technologie représente un moyen tout à fait efficace pour la fourniture de nouveaux services et d’applications permettant l’optimisation des procès.
Les applications RFID peuvent être considérées la porte d’entrée à une nouvelle phase de développement de l’information.
Ces applications sont utilisable en plusieurs secteurs et en plusieurs aires du secteur industriel.

– Construction & Engineering
– Facilities Management
– Aviation & Public Transport
– Manifacturing & Logistics
– LCM Services

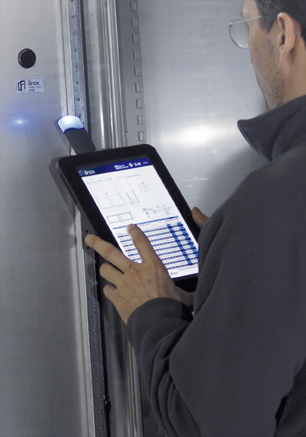

Dans le cas spécifique, on prend en considération l’implémentation des RFID sur les armoires électriques en développant ainsi une application qui envisage l’emploi d’un UMPC (Ultra Mobile PC).

L’armoire Se Fait Malin: Ilinox Mobile System

Le système RFID IMS est formé par trois éléments: une ou plusieurs étiquettes RFID (ou tag ou Transponder), un appareil de lecture et/ou écriture (lecteur) et un système d’information gestionnaire des données et leur jumelage avec les archives correspondants des documents mêmes, pour avoir toujours disponibles toutes les informations.

RENSEIGNEMENTS GENERAUX
Données plaque tableau

DOSSIER TECHNIQUE
Schéma électrique
Liste de composants
Cartes de  Set up

MANUELS
Manuel d’emploi
Manuel d’entretien
Manuel pièces de rechange

ENTRETIEN
Entretien ordinaire
Entretien préalable
Liste des avaries

ESSAIS
Carte des Essais

DOCUMENTS NORMES DE SECURITE’
Déclaration de conformité
Analyse du risque

DOCUMENTS SUPPLEMENTAIRES
Layout de l’installation
…………

DESCRIPTION DU SYSTEME
Le système IMS trouve son application idéale dans les armoires à bord machine qui d’habitude gèrent des installations et/ou des machines complexes, et cependant son emploi peut être appliqué à n’importe quel type de tableau électrique, y compris les coffrets, pupitres et boîtes de commandes.
Ilinox applique à l’intérieur de toutes les configurations d’armoires, un tag passif où ont été mémorisés :

– Code identification produit,
– Code repérage
– Numéro de l’ordre de production.

Le fabricant, à son tour, dispose de champs où il peut mémoriser:

– Matricule du tableau
– Client
– Date de livraison
– Essayeur
– Code déclaration de conformité aux normes
– Code déclaration conformité
– Code  carte données plaque
– Fiche essais individuels
– Fiche liste composants
– Code schéma électrique
– Code fiche entretien programmée
– Code manuels
– Code cartes set up

L’utilisateur final a également à sa disposition un champs à l’intérieur duquel il peut mémoriser:

– Code utilisateur final

Dans le tag peuvent être mémorisés en total 255 enregistrements alphanumériques librement partagés dans les différents champs.
A travers le système d’information gestionnaire (logiciel), résidant sur la clé USB, les données sont préalablement mémorisées; l’usager peut afficher sur le compteur, en temps réel, le numéro d’enregistrement chargé et successivement, s’approchant du tag avec l’unité de lecture/écriture introduite dans une porte UMPC/PC, il peut les transférer.
Le logiciel va associer le RFID avec une série de répertoires à l’intérieur desquelles il peut placer les documents relatifs, par exemple:

– Documents techniques (schéma électriques, logiciel)
– Manuel d’emploi et entretien
– Liste pièces de rechange
– Documents de formation,
– Vidéo et animation identification avaries et dépannage
– ……………………

Ces documents peuvent être de tous types (PDF, XLS, DOC, DWG, JPG, ……..), leur  affichage étant toutefois possible seulement si sur l’UMPC/PC qu’on va utiliser il est installé le logiciel qui en permet l’ouverture.

L’identification d’un RFID (lecture) rendra donc disponible immédiatement toute la documentation.
Sur la clé de 8 GB on peut mémoriser les données relatives à un numéro indéfini de RFID jusqu’à épuiser l’espace disponible; cela dépend de la dimension des annexes.

RFID

RFID

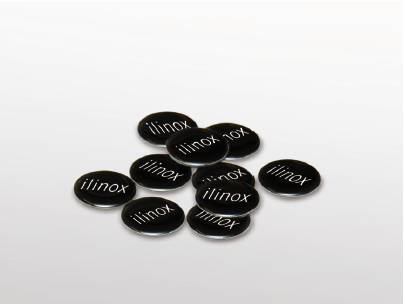

Dispositif électrique composé d’un chip et une spire résonante, câblés et noyés dans une sous-couche qui les supporte.
Le chip (peu millimètres de dimension) est le compostant “malin” à l’intérieur duquel sont mémorisés les données, alors que la spire résonante représente le circuit de transmission  du signal.

• Tag type passif
• Diamètre 30 mm épaisseur 2,6 mm
• Matériau: Epoxy PVC
• Fréquence du dispositif: 13.56 MHz
• Mémoire: 1024 Bit, EEPROM Read/Write
• Temps d’accès: <100 ms
• Nr. sériel: unique, 64 bit
• Numéro de cycles d’écriture: 100.000
• Temps minimum de conservation des données: min 10 années
• Température d’exercice: -25°C a +85°C

Unité

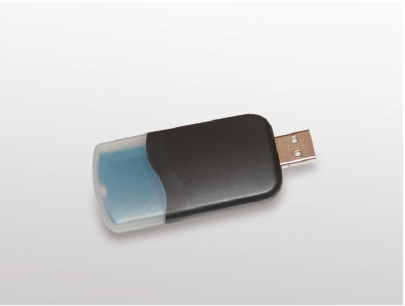

UNITE’ DE LECTURE/ECRITURE
Cette unité permet, à travers une porte USB d’un UMPC/PC, de lire et écrire les RFID; elle supporte l’intéraction avec les tags qui opèrent à 13.56 MHz.,  conformes aux standards : ISO 15693 – ISO 14443AB • NXP Mifare family • NXP I-Code SLI

• Distance de lecture:  5 mm.
• Interface: USB
• Dimensions: 84 x 35 x 9 mm.
• Antenne intégrée
• Signaux: 1 LED bicolore
• Température de fonctionnement: -20°C +50°C

Software USB

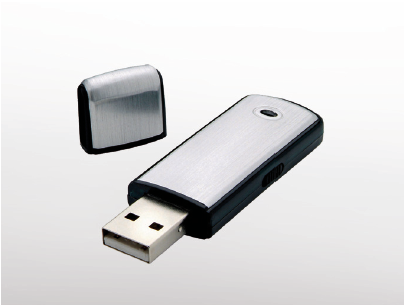

SISTEME INFORMATION GESTIONNAIRE
Le système information gestionnaire (logiciel), occupant 100 MB environ, réside en permanence sur une clé USB 8 GB à l’intérieur de laquelle peuvent être archivés tous les documents associés à chaque RFID.
Après installation du logiciel, la clé peut être utilisée sur tout UMPC/PC ayant au moins la configuration suivante:
• Système d’exploitation  Windows XP, Windows Vista ou Windows 7
• Logiciels installés: tous les programmes aptes à la lecture des fichiers des documents associés aux RFID
• Portes USB: minimum 2, entraxe 30 mm. au moins
