SYSTEME DE CABLAGE POUR RECUPERATION D’ESPACE SRS (modello depositato)
Toujours attentifs aux exigences de nos clients, nous avons mis au point un système de câblage qui, en exploitant l’idée de travailler sur deux niveaux, permet de récupérer espace à l’intérieur d’un armoire tout en maintenant la flexibilité du système traditionnel, avec réduction des coûts.
Le système consiste en peu de pièces standardisées qui permettent de satisfaire les exigences  les plus diversifiées. L’emploi d’une plaque interne en fonction de base permet de passer très aisément du câblage traditionnel au câblage SRS sans nécessité de suivre des schémas préfixés et exploitant, au besoin, toute la profondeur disponible de l’armoire.

RECUPERATION D’ESPACE

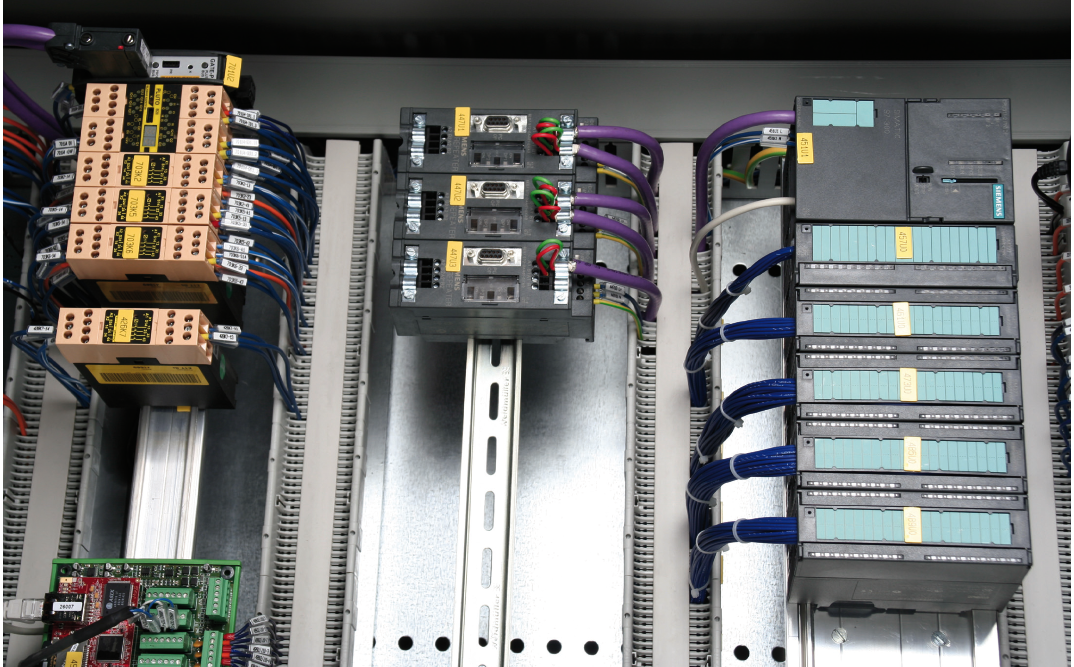

Grâce à la possibilité de réduire l’espace entre les appareils, ce système permet de récupérer jusqu’à 30% par rapport à un câblage traditionnel; les goulottes, dotées de couvercle à peigne pour l’entrée d’en haut, sont placées au dessous des composants. Cela permet de  récupérer environ 3 cm pour chaque rangée de composants susdits et l’exploitation de toute la largeur de la platine.

FLEXIBILITE’
L’emploi de la plaque interne permet d’employer le seul système, lorsque des vrais avantages  s’annoncent (appareils prédisposés pour le montage sur barres DIN et borniers). Convertisseurs de taille moyenne/grande, transformateurs, disjoncteurs et/ou appareils particuliers, peuvent par contre être appliqués directement sur la plaque interne. Il est également possible de changer d’une disposition horizontale à une verticale ou mixte sans aucune contrainte.
Comme pour le câblage traditionnel, la possibilité de faire des modifications en cours de fabrication et/ou sur place après installation de l’armoire reste inchangée.

ECONOMIE
La meilleure exploitation de l’espace permet d’employer des armoires de taille plus petite ou avec un nombre inférieur de modules (en cas de montage en batterie). Sa simplicité, facilité d’emploi et le numéro limité de composants à gérer permettent une économie importante en termes de coûts et temps de montage.

Étriers de support

ETRIERS DE SUPPORT POUR BARRES DIN

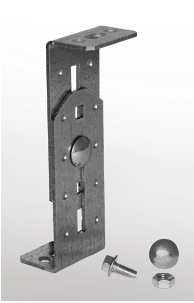

Les étriers de support des barres DIN sont réalisées en tôle galvanisée sendzimir EN10142 et sont réglables en hauteur de 100 à 160 mm.

• SRS-K100 –  Kit de 10 étriers, complets de vis

Goulotte

GOULOTTE A PEIGNES D’ENTREE DES CABLES
Goulotte complète de peignes pour l’entrée des câbles d’en haut,et de couvercle pour mieux organiser le câblage.
Réalisées en PVC gris RAL 7038, livrées en unités  1,5 mt de longueur
Elles peuvent être couplées avec les roulotte standard disponibile du commerce et pouvant être utilisées pour les remontées de câbles.
On conseille l’emploi de goulotte hauteur minimum 100 mm

Barre

BARRES PROFILEES DIN

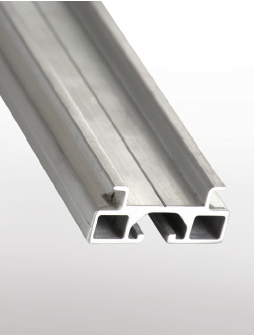

Barres en Ω DIN EN50022 35×7,5, en aluminium, dont la section, outre à apporter une bonne rigidité, en permet le montage sans nécessité de perçage, à l’aide des vis avec carré sous-tête anti-rotation, fournies avec les étriers de support.
Sont fournies en barres de 3 m ou 1,5 m pour facilité de découpe selon nécessité .

• SRS-DIN 1500
• SRS-DIN 3000

Barre universelle

BARRE UNIVERSELLE

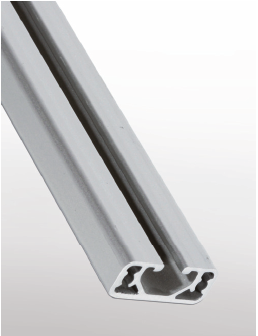

Barre universelle en aluminium, section 30×12 lisse côté supérieure, pour le montage d’appareillage ne nécessitant pas le profil DIN ; la section en permet un montage aisé sur la
plaque interne à l’aide de vis avec carré sous-tête, livrées avec les étriers de support.
Livrées en barres de 3 ou de 1,5 m pour faciliter la découpe au besoin.

• SRS-PU1500 – barre universelle 1.5 mt
• SRS-PU3000 – barre universelle 3 mt

Vis

VIS AVEC CARRE’ SOUS-TETE

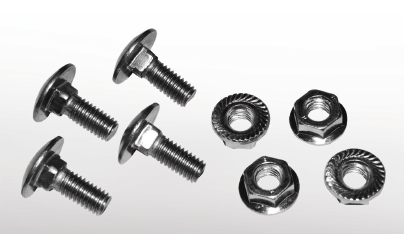

Vis tête bombée avec carré sous-têtes en acier galvanisé M6x16 pour la cosse des barres SRS-DIN. Sont livrées complètes d’écrous bridés crénelés anti-dévissement en emballage de 50 pièces.

• VQSM6

Vis tréflées

VIS TREFLEES

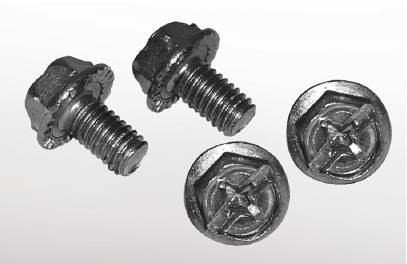

Vis autotaraudeuses tréflées M5, pour application de goulottes et autres accessoires aux plaques pré-percées série PS, fournies en emballages de 100 pièces.

• VTRM5-100

PLAQUES INTERNES PS
Réalisées en tôle galvanisée sendzimir EN10142, ont été conçues pour permettre d’exploiter toute la largeur de l’armoire; on conseille donc leur emploi dans les armoires aux côtés amovibles.
Le perçage vertical pas 12,5 mm. et les bandes repérées à appliquer à la plaque permettent un repérage précis pour la fixation des étriers de support des barres DIN porte composants.
L’emploi de ces plaques pour armoires en batterie ne demande aucune plaque intermédiaire, du fait que ces plaques peuvent être reliées directement l’une l’autre.
Peuvent également être utilisées comme plaques pour le câblage traditionnel.
Avec le système de câblage à récupération d’espace SRS ce n’est pas indispensable d’employer des plaques PS, puisqu’on peut utiliser les traditionnelles en réalisant des trous la où il faut fixer les étriers pour supporter les barres DIN.
Pour coupler les plaques en cas d’armoires en batterie, demander le kit de raccordement des plaques PS

• PSK001
