Boîtiers de commande PS et boîtes de derivation DS
Boîtiers de commande PS et boîtes de derivation DS

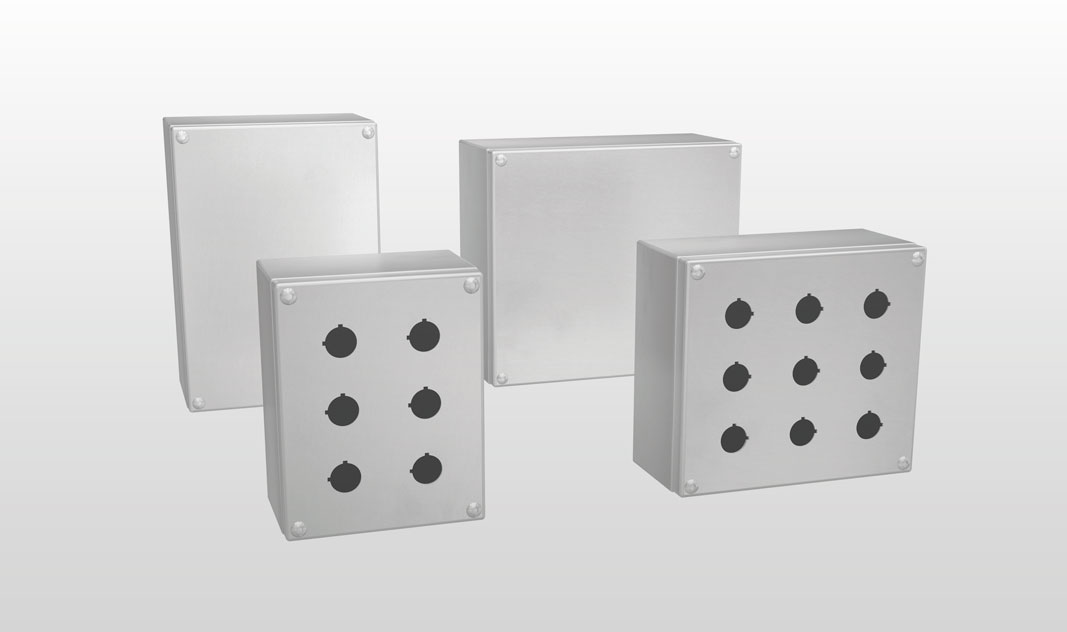

BOÎTIERS DE COMMANDE “PS” ET BOÎTES DE DERIVATION “DS”
• Réalisées en acier inox EN 1.4301 (TYPE 304L), finement satiné. Sur demande, possibilité d’exécution en aciers inoxydables différents et personnalisées pour des exigences particulières.
• L’emploi de techniques de soudure avancées permet de maintenir inaltérée la composition chimique du matériau, évitant tout phénomène de corrosion dans les aires de soudure.
• Le couvercle est fixé à l’aide de vis spéciales M5 complètes de rondelles d’étanchéité et anti-pertes.
• Joint en mousse de silicon cellules fermées, étanche à l’huile et auto-extinguible.
• L’installation correcte des composants adaptés assure un degré de protection IP 66, conformément aux normes CEI EN 60529.
• Prédisposition pour mise à la terre conformément aux normes en vigueur. Pour les boîtes à boutons-poussoirs on fournit une bague spéciale d’étanchéité en laiton à placer au-dessous d’un bloc au contact direct de la tôle.
• Sur le fond sont appliqués des prisonniers M6 inox pour fixer barres et profilés.
• La série PS est percée sur le couvercle pour boîte à boutons-poussoirs normalisée Ø 22,5.
• La plaque interne est réalisée en sendzimir (sur demande).
• Les boîtes séries PS et DS peuvent être pressurisées conformément aux normes CEI 64-2 et CEI 31-1 portant sur les installations de sécurité A-SI et les enveloppes à surpression interne EX-p.
| BOÎTIERS DE COMMANDE “PS” ET BOÎTES DE DERIVATION “DS” | MATÉRIAUX | N° TROUS | PLAQUE INTERNE | DESSINS | |||||||
| ART/ITEM | L | H | P | TYPE | SPESS. COP. | SPESS. FASC. | ART/ITEM | X | Y | ||
| PS12H/304 | 270 | 190 | 100 | TYPE 304L | 15/10 | 12/10 | 12 | PI012 | 252 | 150 | DOWNLOAD |
| PS16H/304 | 270 | 240 | 100 | TYPE 304L | 15/10 | 12/10 | 16 | PI016 | 252 | 200 | DOWNLOAD |
| PS06H/316 | 190 | 150 | 100 | TYPE 304L | 15/10 | 15/10 | 6 | PI006 | 172 | 110 | DOWNLOAD |
| PS09H/316 | 210 | 190 | 100 | TYPE 304L | 15/10 | 15/10 | 9 | PI009 | 192 | 170 | DOWNLOAD |
| PS12H/316 | 270 | 190 | 100 | TYPE 304L | 15/10 | 15/10 | 12 | PI012 | 252 | 150 | DOWNLOAD |
| PS16H/316 | 270 | 240 | 100 | TYPE 304L | 15/10 | 15/10 | 16 | PI016 | 252 | 200 | DOWNLOAD |
| DS012/304 | 270 | 190 | 125 | TYPE 304L | 15/10 | 12/10 | aveugle | PI012 | 252 | 150 | DOWNLOAD |
| DS016/304 | 270 | 240 | 125 | TYPE 304L | 15/10 | 12/10 | aveugle | PI016 | 252 | 200 | DOWNLOAD |
| DS020/304 | 320 | 230 | 150 | TYPE 304L | 15/10 | 12/10 | aveugle | PI020 | 280 | 190 | DOWNLOAD |
| DS025/304 | 320 | 280 | 150 | TYPE 304L | 15/10 | 12/10 | aveugle | PI025 | 280 | 240 | DOWNLOAD |
| DS043/304 | 400 | 300 | 150 | TYPE 304L | 15/10 | 12/10 | aveugle | PI043 | 360 | 260 | DOWNLOAD |
| DS006/316 | 190 | 150 | 125 | TYPE 304L | 15/10 | 15/10 | aveugle | PI006 | 172 | 110 | DOWNLOAD |
| DS010/316 | 210 | 210 | 125 | TYPE 304L | 15/10 | 15/10 | aveugle | PI009 | 192 | 170 | DOWNLOAD |
| DS012/316 | 270 | 190 | 125 | TYPE 304L | 15/10 | 15/10 | aveugle | PI012 | 252 | 150 | DOWNLOAD |
| DS016/316 | 270 | 240 | 125 | TYPE 304L | 15/10 | 15/10 | aveugle | PI016 | 252 | 200 | DOWNLOAD |
| DS020/316 | 320 | 230 | 150 | TYPE 304L | 15/10 | 15/10 | aveugle | PI020 | 280 | 190 | DOWNLOAD |
| DS025/316 | 320 | 280 | 150 | TYPE 304L | 15/10 | 15/10 | aveugle | PI025 | 280 | 240 | DOWNLOAD |
| DS040/316 | 400 | 200 | 150 | TYPE 304L | 15/10 | 15/10 | aveugle | PI040 | 360 | 160 | DOWNLOAD |
| DS060/316 | 600 | 200 | 150 | TYPE 304L | 15/10 | 15/10 | aveugle | PI060 | 565 | 152 | DOWNLOAD |
NOTE: Toutes les boîtes TYPE 304L peuvent être certifiées c UL us NEMA 4-4X sur demande
Accessoires Boîtiers de commande et boîtes de derivation
Grâce à une gamme étendue d’accessoires vos armoires sont entièrement personnalisables.
Un vaste choix de solutions et propositions est disponible dans la section correspondante.
