Système De Suspension
Sistemi di sospensione

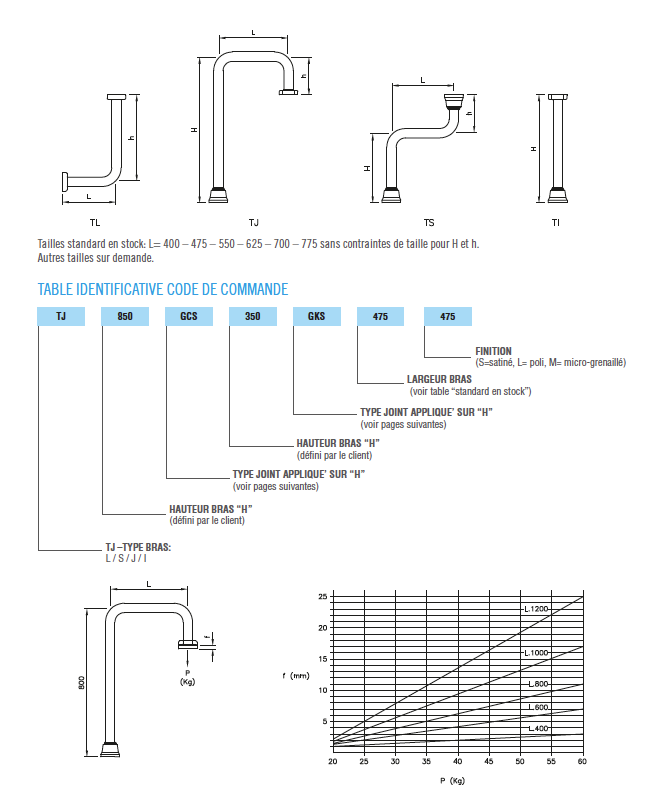

BRAS ARTICULES
Réalisés en tuyau d’acier inox (EN 1.4301 TYPE 304L) Ø. 60.3 épaiss. 3, finition par micro-grenaillage ou polissage.
• Possibilité de les fournir pliés en “J”, en “S” ou bien en “L”, dans les dimensions demandées par le client.
• Sur demande, peuvent être soudés à leur bout des joints articulés ou fixes.
NOTE: si le bras doit supporter un article autre que nos boîtes série BC-BK, vérifier la rigidité de la paroi à supporter
Table Identificative Code De Commande
GCS
JOINTS ARTICULE’ GCS
Réalisé en acier inox EN 1.4301 (TYPE 304L), complet de joints d’étanchéité. La forme particulières et les critères de fabrication lui assurent une rigidité élevée pour en permettre l’emploi soit à la base du bras soit pour le coupler aux boîtes de commande grande taille ou supportés par la base. Il faut que l’ossature sur laquelle le joint va être fixé soit extrêmement rigide. Le joint pouvant être appliqué sans soudures, il peut être monté directement par le client après adaptation du bras à ses besoins.
L’angle de rotation peut être limité à 85°, 175°, 265° ou 355°.
• GCS – joint articulé universel.
GK
JOINT ARTICULE’ GKS
Réalisé en acier inox EN 1.4301 (TYPE 304L), complet de joints d’étanchéité pour assurer l’étanchéité; grâce à sa forme simple et compacte il est particulièrement apte au couplage avec les boîtes de commande accrochées. Le joint pouvant être monté sans soudures, il peut être installé directement par le client une fois le bras adapté à ses exigences.
Complet d’un arrêt qui limite l’angle de rotation à 85° – 175° – 265° – 355°.
• GKS – joint articulé pour couplage à la boîte de commande
JOINT FIXE A FIXATION INFERIEURE GKFI
Réalisé en acier inox EN 1.4301 (TYPE 304L), à employer lorsqu’il n’y a pas nécessité de rotation. A fixer au bras par soudure, pour assurer la meilleure rigidité. Fixation depuis l’interne du cadre sur lequel il est appliqué.
• GKFI – joint fixe à souder avec fixation depuis l’intérieur
SCHEMA DE PERÇAGE
JOINT FIXE A FIXATION EXTERNE GKFE
Réalisé en acier inox EN 1.4301 (TYPE 304L) à utiliser lorsqu’il n’y a pas nécessité de rotation. A fixer au bras par soudure pour assurer la meilleure rigidité. Peut être fixé depuis l’extérieur de la structure sur laquelle il est appliqué.
• GKFE – joint fixe à souder avec fixation depuis l’extérieur
BRIDE FIXATION EXTERNE FFS
Bride d’adaptation réalisée en acier inox EN 1.4301 (TYPE 304L) pour permettre la fixation depuis l’extérieur des joints et de la console GL60.
• FFS – bride pour la fixation depuis l’extérieur des joints et de la console GL60
BRIDE FIXATION DEPUIS L’EXTERIEUR DE LA CONSOLE – FFM
Bride d’adaptation réalisée en acier inox EN 1.4301 (TYPE 304L) pour permettre la fixation depuis l’extérieur de la console GM60.
• FFM – bride pour la fixation depuis l’extérieur de la console GM60
BRIDE INCLINEE AGK
A utiliser avec les joints GK lorsqu’il faut incliner la boîte de commande 10° pour lui donner ergonomie. Réalisée en acier inox. EN 1.4301 (TYPE 304L), est livrée complète de joint d’étanchéité et vis de fixation.
• AGK – bride d’adaptation pour incliner la boîte de commande 10°
Console GM60

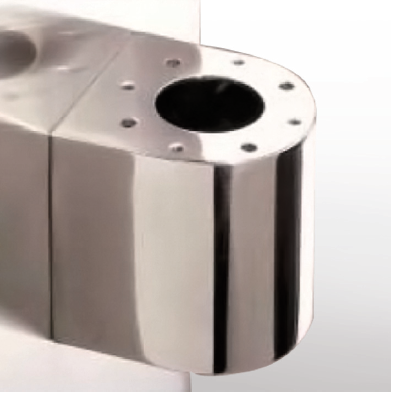

CONSOLE GM60
Réalisée entièrement en acier inox 1.4301 (TYPE 304L), finition polie, robuste et élégante. Doit être boulonnée après dépose du joint articulé avec le bras, depuis l’intérieur d’un cadre rigide. Ce type de montage permet d’éviter toutes vis à vue et assure les meilleures conditions d’hygiène ; si cela n’est pas possible, la coupler avec la bride pour fixation depuis l’extérieur FFM.
• GM60 – console arrondie
