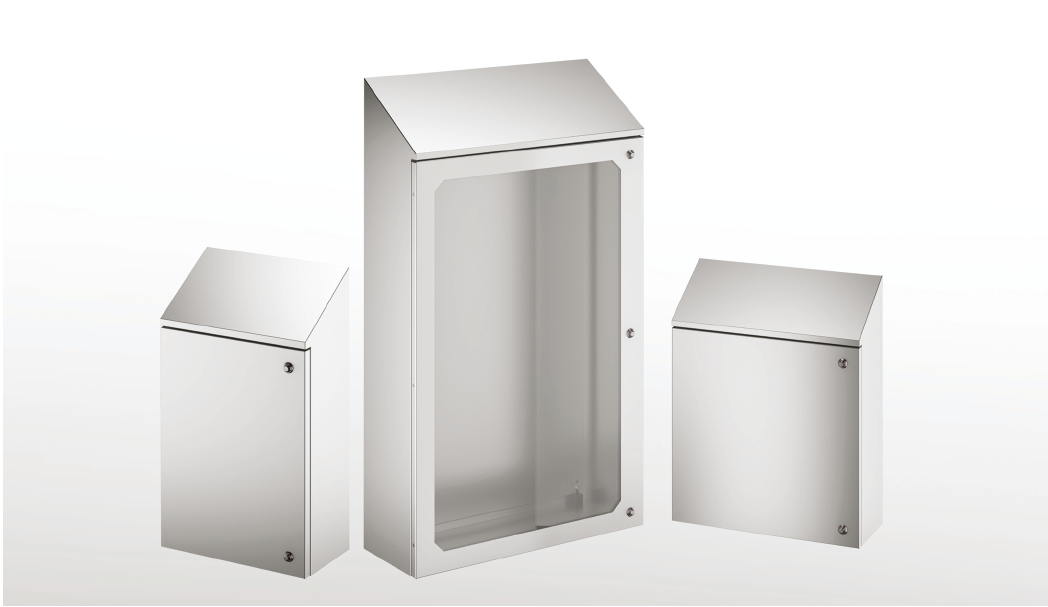

COFFRETS QLSE
Les coffrets de la ligne QLSE ont été conçus pour l’exploitation dans les industries alimentaires, du lait e des fromages, pharmaceutiques et dans les lieux où il n’y a pas nécessité de respecter des normes de hygiène-sanitaires très exigeantes, tout en ayant la nécessité d’avoir un petit toit intégré pour protéger même la fissure entre porte et enveloppe, pour éviter d’y appuyer des objets et le dépôt de saleté.
• Réalisés en acier inox EN 1.4301 (TYPE 304L) ou bien, sur demande, EN 1.4404 (TYPE 316L) satiné scotch brite protégé.
• Enveloppe obtenue d’une seule feuille de tôle, avec replis multiples du bord devant et toit incliné 30° pour éviter d’y déposer des objet et pour faciliter le nettoyage et le drainage des liquides.
• Porte pleine (poids maximum admissible 12 kg); avec porte vitrée, sur demande.
• Serrure double panneton du type standardisé diam. 3 pour clé B.T., avec surfaces externes en acier inox.; serrure « sanitary » sur demande.
• Charnières interne en acier inox.: ouverture 120° selon recommandations CEI EN 60204-1.
• Joint d’étanchéité bicomposant polyuréthane appliqué par système robotisé.
• Plaque interne en tôle galvanisée sendzimir EN 10142 fixée au fond de l’enveloppe par des broches à trou fileté M8 soudées à l’intérieur de l’enveloppe.
• Prédisposé pour le branchement à la terre selon normes en vigueur.
• Sur le dos de l’enveloppe sont prédisposées 4 bosses imprimées pour identifier les centres de perçage pour la fixation des accrochages au mur, soit du type traditionnel soit du type « sanitary ».
• Porte vitrée avec vitre et plaque passe-câbles peuvent être fournis sur demande.
• Degré de protection: IP66 selon EN 60 529.
| dimensions extérieures | épaisseur | plaque intérieure | |||||||||
| ART. | L | H | P | matériel | joint | conteneur | porte | X | Y | ||
| QLSE33/304A | 300 | 427 | 180 | TYPE 304L | polyuréthane | 12/10 | 15/10 | 240 | 350 | ||
| QLSE34/304A | 300 | 588 | 200 | TYPE 304L | polyuréthane | 12/10 | 15/10 | 240 | 500 | ||
| QLSE43/304A | 450 | 438 | 200 | TYPE 304L | polyuréthane | 12/10 | 15/10 | 390 | 350 | ||
| QLSE44/304A | 450 | 588 | 200 | TYPE 304L | polyuréthane | 12/10 | 15/10 | 390 | 500 | ||
| QLSE46/304A | 450 | 767 | 250 | TYPE 304L | polyuréthane | 12/10 | 15/10 | 390 | 650 | ||
| QLSE64/304A | 600 | 618 | 250 | TYPE 304L | polyuréthane | 12/10 | 15/10 | 540 | 500 | ||
| QLSE66/304A | 600 | 767 | 250 | TYPE 304L | polyuréthane | 12/10 | 15/10 | 540 | 650 | ||
| QLSE67/304 | 600 | 917 | 250 | TYPE 304L | polyuréthane | 15/10 | 20/10 | 540 | 800 | ||
| QLSE710/304 | 750 | 1196 | 300 | TYPE 304L | polyuréthane | 15/10 | 20/10 | 690 | 1050 | ||
| QLSE86/304 | 800 | 796 | 300 | TYPE 304L | polyuréthane | 15/10 | 20/10 | 740 | 650 | ||
| QLSE812/304 | 800 | 1408 | 320 | TYPE 304L | polyuréthane | 15/10 | 20/10 | 740 | 1250 | ||
| QLSE33S/316A | 300 | 427 | 180 | TYPE 316L | silicone | 15/10 | 15/10 | 240 | 350 | ||
| QLSE34S/316A | 300 | 588 | 200 | TYPE 316L | silicone | 15/10 | 15/10 | 240 | 500 | ||
| QLSE43S/316A | 450 | 438 | 200 | TYPE 316L | silicone | 15/10 | 15/10 | 390 | 350 | ||
| QLSE44S/316A | 450 | 588 | 200 | TYPE 316L | silicone | 15/10 | 15/10 | 390 | 500 | ||
| QLSE46S/316A | 450 | 767 | 250 | TYPE 316L | silicone | 15/10 | 15/10 | 390 | 650 | ||
| QLSE64S/316A | 600 | 618 | 250 | TYPE 316L | silicone | 15/10 | 15/10 | 540 | 500 | ||
| QLSE66S/316A | 600 | 767 | 250 | TYPE 316L | silicone | 15/10 | 15/10 | 540 | 650 | ||
| QLSE67S/316A | 600 | 917 | 250 | TYPE 316L | silicone | 15/10 | 20/10 | 540 | 800 | ||
| QLSE710S/316A | 750 | 1196 | 300 | TYPE 316L | silicone | 15/10 | 20/10 | 690 | 1050 | ||
