Coffrets Serie QLP
Coffrets Serie QLP

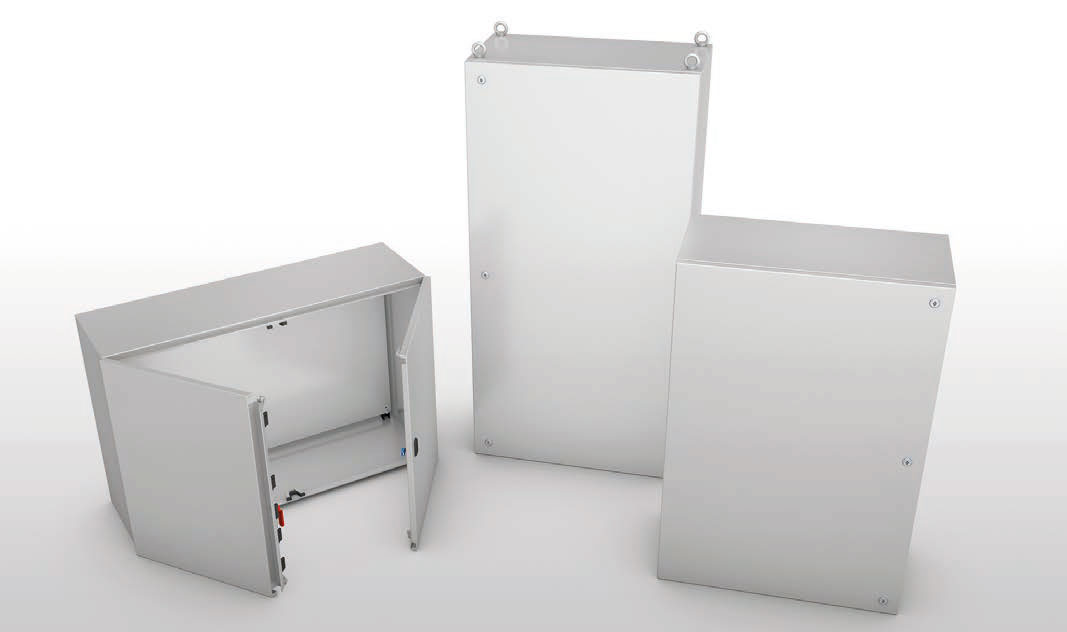

COFFRETS SERIE QLP
• Réalisès en acier inox EN 1.4301 (TYPE 304L) finement satiné scotch brite et protégé sur un côté.
• Enveloppe usinée d’une seule tôle avec façonnage par rabattages multiples du bord devant de l’enveloppe.
• Plaque passe-câbles avec joint d’étanchéité (seulement dans les coffrets H1200-H1600)
• Porte pleine réversible.
• Serrure double panneton du type standardisé Ø 3 pour BT,surfaces externes en acier inox.
• Charnières internes en acier inox: ouverture 120° conformément aux normes CEI EN 602041-1
• Poids maximum admissible sur la porte: 12 kg.
• Joint d’étanchéité en mousse polyuréthane
• Platine interne en tôle galvanisée sendzimir EN 10142 fixée sur le fond du coffret à l’aide de goujons filetés M8 livrés de série, sauf pour les coffrets QLP616-QLP816 dans lesquels la platine est montée sur glissières, étant donc réglable sur la profondeur.
• Prédisposition pour la mise à la terre conformément aux normes en vigueur
• Degré de protection: IP66 pour coffrets porte simple, IP65 pour coffrets double porte.
• Prédisposition au dos avec 4 bosses M6 pour fixation murale (sauf les modèles QLP avec H ou L = 1600).
| COFFRETS | TYPE DE PORTE | PLAQUE INTERNE | DESSINS | ||||
| ART/ITEM | L | H | P | X | Y | ||
| QLP46 | 450 | 600 | 400 | Aveugle | 420 | 540 | DOWNLOAD |
| QLP66 | 600 | 600 | 400 | Aveugle | 570 | 540 | DOWNLOAD |
| QLP68 | 600 | 800 | 400 | Aveugle | 570 | 740 | DOWNLOAD |
| QLP612 | 600 | 1200 | 400 | Aveugle | 570 | 1140 | DOWNLOAD |
| QLP616 | 605 | 1600 | 400 | Aveugle | 522 | 1522 | DOWNLOAD |
| QLP812 | 800 | 1200 | 400 | Aveugle | 770 | 1140 | DOWNLOAD |
| QLP814 | 800 | 1400 | 400 | Aveugle | 770 | 1340 | DOWNLOAD |
| QLP816 | 805 | 1600 | 400 | Aveugle | 722 | 1522 | DOWNLOAD |
| QLP128 | 1203 | 800 | 400 | Aveugle | 1170 | 740 | DOWNLOAD |
| QLP168 | 1603 | 800 | 400 | Aveugle | 1522 | 722 | DOWNLOAD |
ART. QLP612 – 616 – 812 – 816 avec plaque passe-câbles
NOTE: Toutes les armoires avec une porte peuvent être certifiées c UL us NEMA 4-4X sur demande. Les articles QLP128/168 peuvent être certifiés c UL us NEMA 12 sur demande.
