COFFRETS SERIE QM

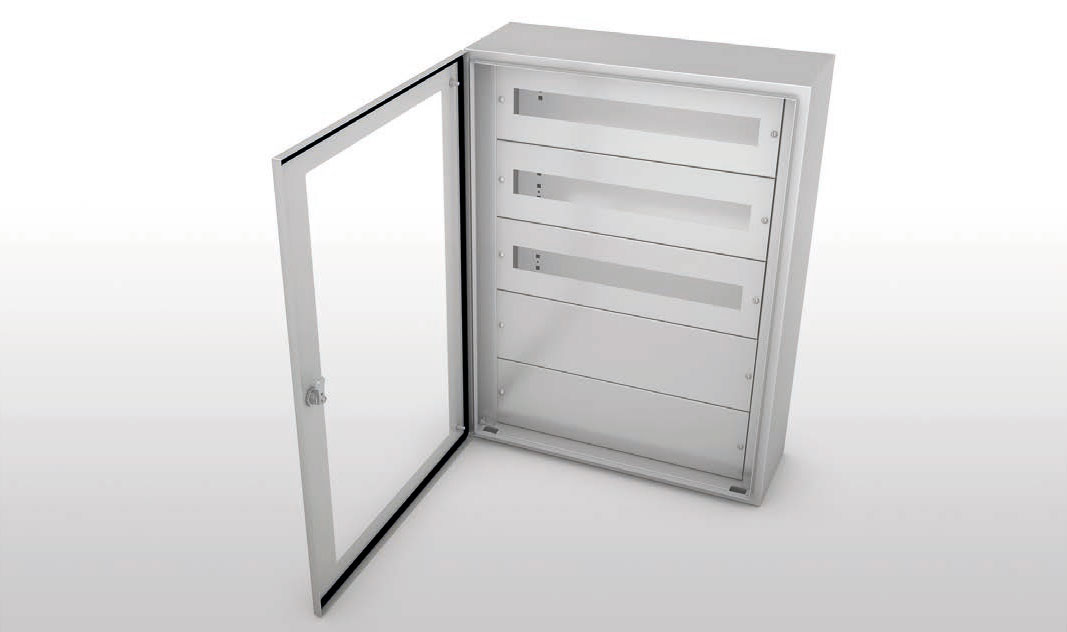

• La nouvelle série QM est conçue pour loger des appareillages modulaires.
• Réalisée en acier inox En 1.4301 (TYPE 304L) finement satiné et protégé sur un côté.
• Le projet fait particulière attention aux détails permettant de rendre plus rapides et plus faciles les opérations de câblage, sans cependant oublier l’esthétique, qui nous a toujours caractérisés.
• L’enveloppe est obtenue d’une tôle convenablement façonnée côté devant pour créer le “labyrinthe d’étanchéité” entre enveloppe et porte.
• La porte, estampée, est pourvue d’un verre sandwich 3+3 de sécurité pour satisfaire les exigences de sécurité et inaltérabilité dans le temps.
• Serrure unique centrale double panneton du type unifié 3 pour BT, chromé, avec renvoi pour fermeture à trois points à partir du modèle QM096
• Charnières internes en acier inox, ouverture 120° selon recommandations CEI EN 60204-1.
• Joint d’étanchéité en mousse polyuréthane.
• Platine interne en tôle galvanisée sendzimir ajourée pour le montage des glissières DIN. Le montage de ces dernières et des interrupteurs modulaires correspondants peut être effectué à la table de travail pour permettre l’introduction aisée du cadre ainsi assemblé, à l’intérieur du coffret. Les panneaux modulaires sont fixés sur deux montants latéraux ajourés appliqués à l’enveloppe.
• Plaque passe-câbles non prévue.
• Prédisposé pour le branchement à la terre conformément aux lois en vigueur.
• Degré de protection: IP56 à porte fermée, IP20 à porte ouverte.
• Prédisposition au dos: 4 bosses M6 pour fixation murale.
| COFFRETS | TYPE DE PORTE | PLAQUE INTERNE | DESSINS | ||||||
| ART/ITEM | L | H | P | X | Y | ||||
| QM048 | 590 | 340 | 220 | vitrée | 542 | 275 | DOWNLOAD | ||
| QM072 | 590 | 490 | 220 | vitrée | 542 | 425 | DOWNLOAD | ||
| QM096 | 590 | 640 | 220 | vitrée | 542 | 575 | DOWNLOAD | ||
| QM120 | 590 | 790 | 220 | vitrée | 542 | 725 | DOWNLOAD | ||
| QM144 | 590 | 940 | 220 | vitrée | 542 | 875 | DOWNLOAD | ||
| QM168 | 590 | 1090 | 220 | vitrée | 542 | 1025 | DOWNLOAD | ||
EQUIPEMENT POUR INTERRUPTEURS MODULAIRES
QM048
N. 48 MODULES (2PQM150F)
QM072
N. 72 MODULES (3PQM150F)
QM096
N. 72 MODULES (3PQM200F)
N. 96 MODULES ( 4PQM150F)
QM120
N. 96 MODULES (1PQM150F+ 3PQM200F)
N. 120 MODULES (5 PQM150F)
QM144
N. 120 MODULES (2PQM150F + 3PQM200F)
N. 144 MODULES (6PQM150F)
QM168
N. 144 MODULES (3PQM150F + PQM200F)
N. 168 MODULES (7PQM150F)
