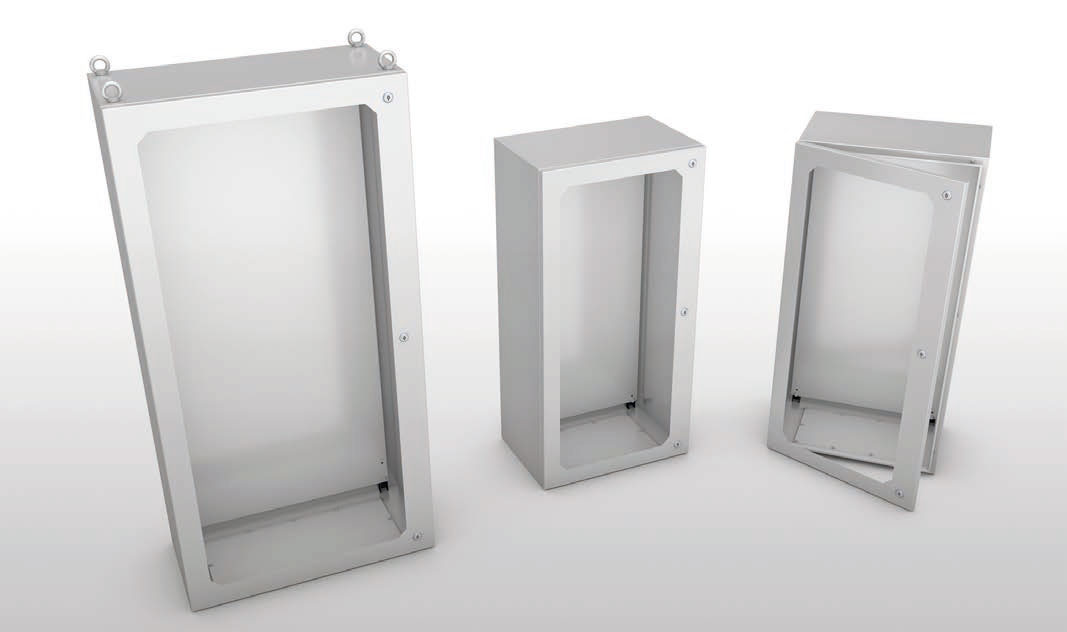

Coffrets Série QVP
Coffrets Série QVP
COFFRETS SÉRIE QVP
• Réalisés en acier inox EN 1.4301 (TYPE 304L) finement satiné et protégé sur un côté
• Enveloppe usinée d’une seule tôle avec façonnage par rabattages multiples du bord devant de l’enveloppe.
• Plaque passe-câbles avec joint d’étanchéité (seulement pour les coffrets H.1200 H 1.600)
• Porte réversible avec verre sandwich 3+3 de sécurité ( conforme aux normes en vigueur en matière de protection contre les accidents).
• Serrure double panneton du type standardisé Ø 3 pour BT,surfaces externes en acier inox.
• Charnières internes en acier inox: ouverture 120° selon recommandations CEI EN 60204-1.
• Joint d’étanchéité en mousse polyuréthane
• Platine de montage en tôle galvanisée sendzimir EN 10142 fixée au fond du boîtier à l’aide de goujons filetés M8 livrés de série, sauf les coffrets QLP616-QLP816 pour lesquels la platine interne est montée sur glissière, étant donc réglable sur la profondeur.
• Prédisposé pour mise à la terre conforme aux normes en vigueur
• Degré de protection : IP66
• Predisposé au dos avec 4 bosses M6 pour fixation murale (sauf coffrets H=1600).
| COFFRETS | TYPE DE PORTE | PLAQUE INTERNE | DESSINS | ||||
| ART/ITEM | L | H | P | X | Y | ||
| QV46P/304 | 450 | 600 | 400 | vitrée | 420 | 540 | DOWNLOAD |
| QV66P4/304 | 600 | 600 | 400 | vitrée | 570 | 540 | DOWNLOAD |
| QV68P/304 | 600 | 800 | 400 | vitrée | 570 | 740 | DOWNLOAD |
| QVP612 | 600 | 1200 | 400 | vitrée | 570 | 1140 | DOWNLOAD |
| QVP616 | 605 | 1600 | 400 | vitrée | 522 | 1522 | DOWNLOAD |
| QVP812 | 800 | 1200 | 400 | vitrée | 770 | 1140 | DOWNLOAD |
| QVP816 | 805 | 1600 | 400 | vitrée | 722 | 1522 | DOWNLOAD |
ART. QLV612 – 616 – 812 – 816 avec plaque passe-câbles
NOTE: Toutes les armoires avec une porte peuvent être certifiées c UL us NEMA 4-4X sur demande. Les articles QLP128/168 peuvent être certifiés c UL us NEMA 12 sur demande.
