GOULOTTES PASSE – CABLES SERIE C
• Réalisées en acier inox EN 1.4301 (TYPE 304L) finement satiné et protégé
• Degré de protection IP66 selon norme CEI EN 60529
• Les divers éléments sont bridés entre eux avec joint étanche à l’huile interposé.
• Chaque élément est complet de garniture, kit de montage et goujon fileté de terre.

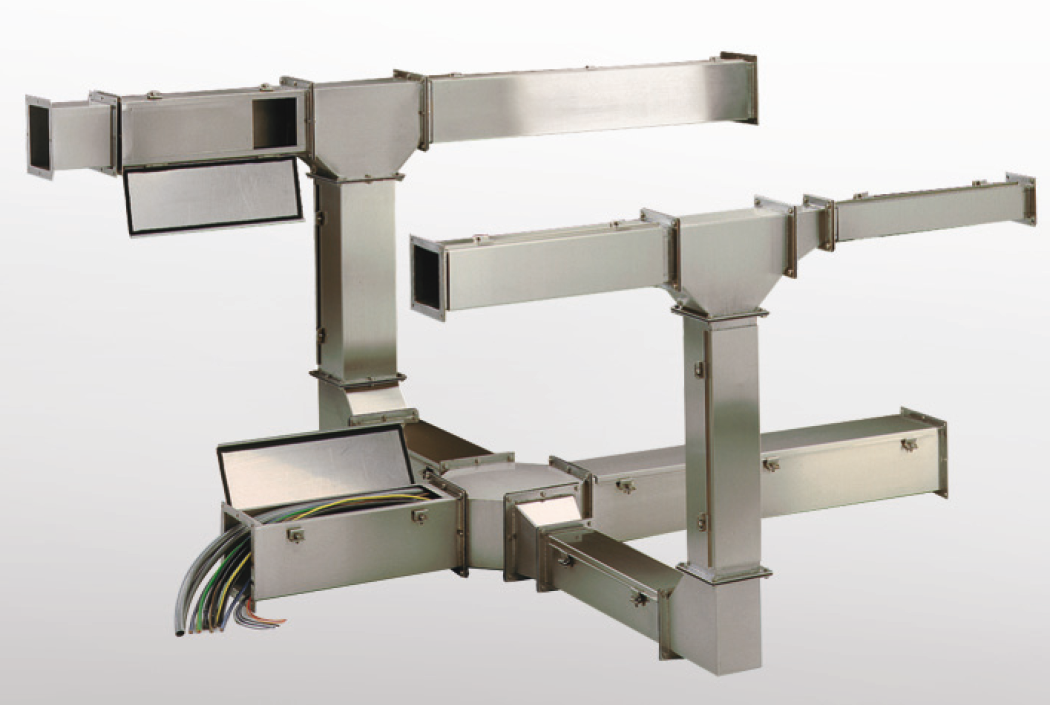

SECTION RECTILIGNE
Réalisé en diverses longueurs, formée par un profilé en “C” complet de couverture montée sur charnières, joint d’étanchéité à l’huile auto-extinguible et de clips à vis de serrage pratiques et robustes. Pour les longueurs supérieures à m. 1.5 le couvercle est fourni en plusieurs sections.
SECTION RECTILIGNE TUBULAIRE
Disponible pour les sections 60×60 et 100×100, à utiliser au lieu de la section rectiligne lorsque l’inspection n’est pas nécessaire, pour réduire les coûts de canalisation. Avec cette série de pièces on ne peut pas utiliser les cloisons ni les sections télescopiques.
SECTION TÉLÉSCOPIQUE
À section tubulaire. Pour compenser les longueurs comprises entre les 50 et 500 mm. L’étanchéité est maintenue en bloquant le O-ring fourni en standard entre la bride mobile du secteur télescopique et la bride fixe de la goulotte rectiligne à laquelle elle est raccordé: dans ce cas le degré de protection général baisse à IP54.
Si on utilise des cloisons, la goulotte rectiligne à laquelle on va raccorder la section télescopique devra avoir une longueur égale ou supérieure à 1000 mm, pour maintenir inchangé la possibilité de réglage de la section télescopique même. En cas contraire il faudra la raccourcir.
SECTION A SOUDER
Pièces tubulaire ayant un bout bridé et complet d’une bride à souder à appliquer à la pièce préalablement découpée et façonnée conformément au schéma de canalisation.
RACCORDS
Sont disponibles des courbes 45° et 90°, des raccords en “T”, des croix et des réductions de sections excentriques, tous bridés et ne pouvant pas être inspectionnés.
AUTRES ACCESSOIRES
La série est complétée par des brides pour réduction de section, avec perçage central ou excentrique, ainsi que par des plaques de tête.
CLOISONS DE SÉPARATION
Tôles inox pliées en “L”, disponibles à partir de la section 100×100, pour séparer en 2 parties les sections rectilignes inspectionnables. Les fentes de fixation partie basse permettent de varier au choix les deux compartiments, leur fixation ne nécessitant aucun perçage du fait qu’ils sont déjà complets de goujons prisonniers appropriés. Pour les sections ayant une longueur supérieure à 1000 mm il faut jumeler plusieurs cloisons de séparation.
ÉTRIERS DE SUPPORT
Réalisés en acier inox EN 1.4301 (TYPE 304L) en 2 versions:
a) tablette à fixation murale
b) à suspension, en 2 pièces, pour fixation au plafond
Dans ce dernier cas le branchement entre les deux pièces se fait en interposant entre elles un tube inox EN 1.4301 (TYPE 304L) Ø 21.3, épaisseur minimum 1.5 mm (hors fourniture) découpé à la longueur désirée, percé et boulonné.
Pour le montage sur équerres, la canalisation doit être fixée de manière solide au support à l’aide d’une vis. Chevilles et boulons de fixation sont exclus de la fourniture
