Piedini

Pieds

PIEDS VERIN
Pieds réglables, conception simple et attractive, certifiés et approuvés pour l’emploi dans les industries alimentaires, du lait et des fromages, pharmaceutiques, ainsi que pour tous les environnements où les normes d’hygiène et sanitaires doivent absolument être respectée. Les joints d’étanchéité  assurent une fermeture étanche sur toutes les parties mobiles; le collier, agissant en contre-écrou, couvre entièrement la broche à trou fileté. Le plat d’appui au sol colle parfaitement et assure stabilité avec effet anti-vibration grâce à l’insert en gomme NBR.
Exécution en acier inox EN 1.4301 (AISI 304) finition polie.
Nos pieds peuvent compenser des irrégularité du sol jusqu’à un angle de 10°.





Pied Hygenic

Pied Hygenic


• Pied PSDXH65200

Certifié selon les standards 3A (pour supports: “88-00”) et EHEDG (Type EL – classe 1).
Fournie avec marquage EHEDG, logo 3A, instructions de montage et nettoyage, certification 3A er approbation  EHEDG.
Réglables en hauteur d’un minimum de 140mm à un maximum de 206mm.

• Pied PSDH60200
Certification USDA
Hauteur réglable d’un minimum de 135mm et un maximum de 205 mm.





Pieds Sanitary

Pieds Hygenic

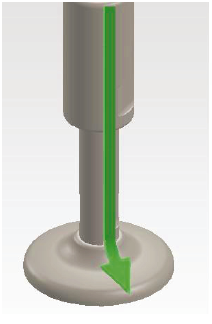

• PIEDS SANITAIRES
Surfaces lisses, drainage parfait, sans filets, arêtes vives et interstices où la saleté pourrait se cacher.
Joints d’étanchéité sur toutes les parties mobiles.









Pieds Traditionelle

Pieds Traditionelle

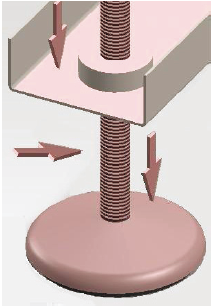

• PIED TRADITIONNEL
Filets sans protection, contre-dépouilles ou arêtes vives ni surfaces non plates et non drainantes.









Presse-Etoupe

Presse-Etoupe

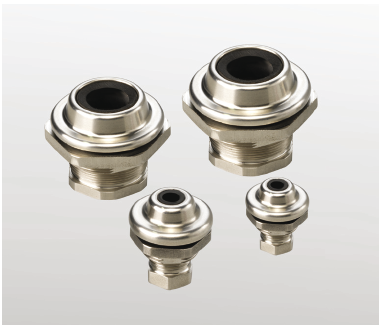

PRESSE-ETOUPE ET BOUCHONS
Les presse-étoupes métriques série PH et les bouchons série TP répondent aux conditions requises pour l’emploi  dans les industries alimentaires, du lait et des fromages, pharmaceutiques et pour tous les environnements où les normes hygiéniques-sanitaires doivent absolument être respectées (Directive machines 2006/42/EC DIN EN 1672-2-2005, Documents EHEDG 8 E 13). Cela grâce aux solutions techniques adoptées et au dessin: surfaces inclinées 25% pour éviter dépôt de saleté, arêtes arrondies, pas de filets, profondeurs, interstices au contact de l’environnement externe; l’impossibilité de les ouvrir de l’extérieur en empêche la violation. Livrés complets de OR, joint d’étanchéité standard sur le câble et collier.
Exécution en acier inox. EN 1.4301 (AISI 304) finition polie, le joint en EPDM, est apte à l’emploi dans les environnements pour lesquels le presse-étoupe a été conçu: sur demande, les joints peuvent être fournis dans des matériaux divers.

• Degré de protection IP68 selon norme EN 60 529 et IP69K selon norme DIN 40 050-T9.
• Gamme de températures: -40°c + 120°C, intermittent jusqu’à 40°C env.
• Disponibles même en version EMC sur demande.



Tappi

Tappi

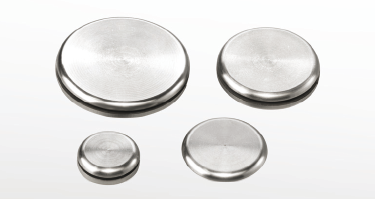

BOUCHONS











Presse-Etoupe Sanitary

Presse-Etoupe Hygenic



• PRESSE-ETOUPE SANITARY
Surfaces lisses inclinées, sans filets au contact de l’environnement, arêtes arrondies.











Presse-Etoupe Traditionnel

Presse-Etoupe Traditionnel



• PRESSE-ETOUPE TRADITIONNEL
Filets sans protection, arêtes vives et surfaces planes non drainantes.











Fixations murales

Fixations murales

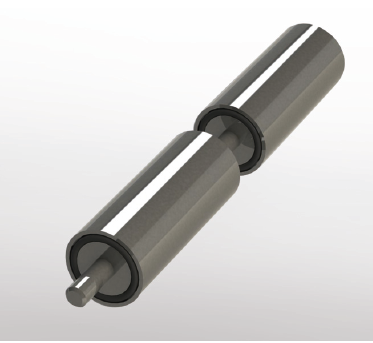

FIXATION MURALES
Les fixations murales pour la ligne Sanitary ont été étudiées pour espacer le tableau électrique du mur, éviter que entre les deux parties puisse se déposer de la saleté et pour permettre les opérations de nettoyage. Forme cylindrique sans filets ni interstices au contact de l’environnement, les parties taraudées sont protégées par un OR d’étanchéité.
Exécution en acier inox. EN 1.4301 (AISI 304) finition satinée, elles sont disponibles avec longueur standard de 75 mm. et peuvent être jumelées pour espacer du mur le tableau électrique de 75, 150 et 225 mm.
Pour éviter tous problèmes du point de vue hygiénique-sanitaire, QSD et QSE n’ont aucun perçage mais, côté arrière, il sont pourvus de bosses pour localiser les centres de perçage pour les fixations au mur.





Fissaggio

• DIST75QSD Paquet 4 pièces de fixation au mur.







Fixation Sanitary

Fixation Hygenic

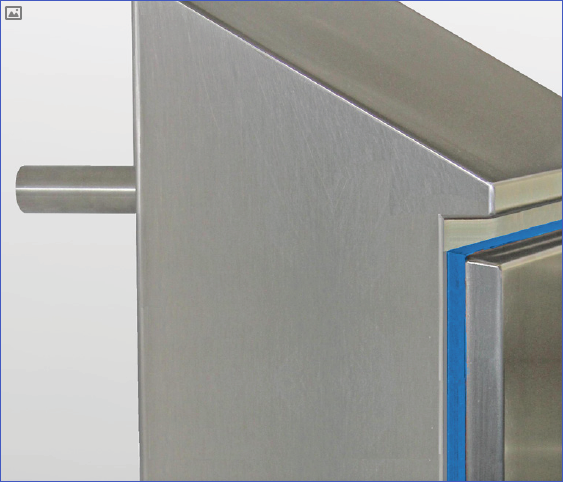

• FIXATION MURALES SANITARY

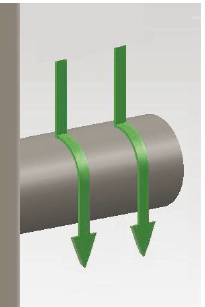

Surfaces lisses arrondies, pour espacer du mur le tableau électrique pour faciliter le nettoyage et éviter creux où la saleté peut se déposer.









Fixation Traditionneles

Fixation Traditionneles

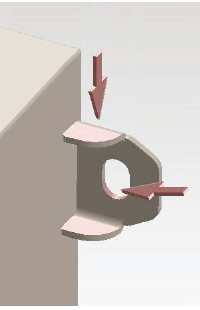

• FIXATIONS MURALES TRADITIONNELLES
Etudiées pour fixer le tableau électrique contre une paroi, elles permettent à la saleté de se cacher entre les éléments.
Surfaces plates et contre-dépouilles.









Serrure

Serrure

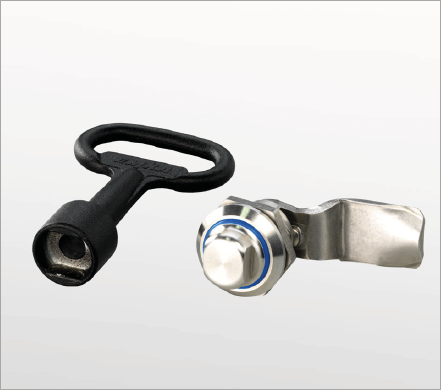

SERRURE
Les serrures Sanitary SG838 sont conçues pour satisfaire les normes hygiénique-sanitaires  DIN EN 1672-2 et DIN EN 14159. La surface au contact de l’environnement est sans interstices où la saleté pourrait se cacher; pourvues de joint d’étanchéité pour éviter la formation de fissures entre la douille tournante et le corps fixe.
L’ouverture et la fermeture, 1/4 de tour,  doivent se faire à l’aide de clé appropriée ou d’un autre outil. Le corps de la serrure est réalisé en acier inox EN 1.4571 (TYPE 316L) alors que la patte à l’intérieur du coffret est en acier galvanisé (acier inox. EN 1.4301 – TYPE 304L sur demande).
Degré de protection IP69K selon norme DIN 40 050-T9.
Installées de série sur les coffrets de la ligne QSD alors qu’elles sont optionnelles pour les coffrets de la ligne QSE.

• SG838 –
Serrure Sanitary
• SG838C –
Clé Sanitary



Serratura Sanitary

Serrure Hygenic


• SERRURE SANITARY

Surfaces lisses, parfaitement drainantes, sans interstices où la saleté pourrait se cacher.
Joints d’étanchéité pour éviter la formation de fissures entre la douille tournante et le corps.

















Serrure Traditionnel

Serrure Traditionnel

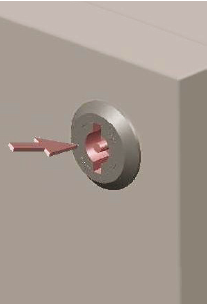

• SERRURE TRADITIONNELLE
Empreinte enfoncée pour permettre l’entrée de la clé, à l’intérieur de laquelle peut se déposer de la saleté.
