DS Elosztódobozok, PS Nyomógombdobozok
DS Elosztódobozok, PS Nyomógombdobozok

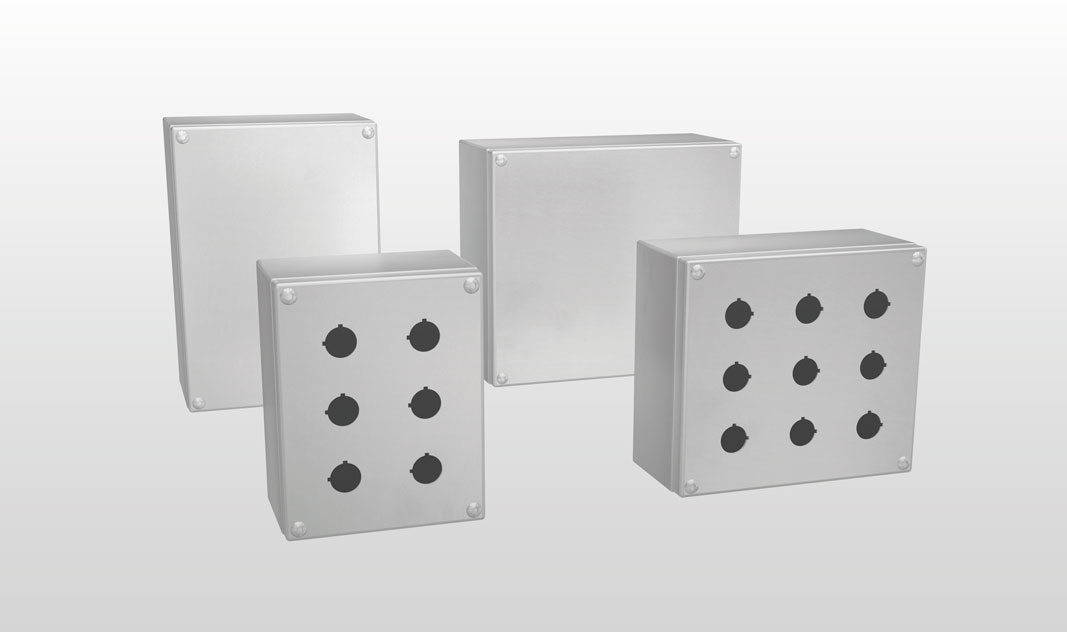

PS NYOMÓGOMB ÉS DS CSATLAKOZÓ DOBOZOK
• Finom polírozású EN 1.4301 (TYPE 304L) rozsdamentes acél, vastagság 1,2 mm. Igény szerint más rozsdamentes acél típusból és egyedi kivitelben is rendelhető.
• A világszínvonalú hegesztési eljárás lehetővé teszi az anyag kémiai tulajdonságainak megőrzését, ami a hegesztett területeken megakadályozza a korrózió kialakulását.
• A fedelet tömítéssel és szivárgásbiztos M5-ös polírozott csavarok rögzítik.
• A tömítés zártcellás neoprén gumihabból készül, amely olajálló és önoltó.
• Védettség: IP66 a megfelelő védettségi szerelvények használata esetén, a CEI EN 60529 előírások szerint.
• Földelés előkészítés, a vonatkozó törvényeknek megfelelően. A nyomógomboknál az érintkezőblokk alatt speciális ónozott réz perem kerül a dobozzal való közvetlen érintkezés érdekében.
• Alul M6-os rozsdamentes acél tőcsavarok biztosítják a szerkezeti acélok és rudak rögzítését.
• A „PS” sorozat előfúrt fedéllel rendelkezik, amely lehetővé teszi a szabvány 22,5 mm-es nyomógomb elhelyezését.
• A belső lemez sendzimirből készül. (külön tétel)
• A „PS-DS” sorozat dobozai a biztonságos telepítésről (A-SI) és a belső túlnyomásos tárolókról (Ex-p) szóló CEI 64-2 és CEI 31-1 előírásoknak megfelelően túlnyomás alá helyezhető.
| PS NYOMÓGOMB ÉS DS CSATLAKOZÓ DOBOZOK | ANYAG | FURATSZÁM | SZERELŐLAPOK | RAJZOK | |||||||
| ART/ITEM | L | H | P | TIPUS | SPESS. COP. | SPESS. FASC. | ART/ITEM | X | Y | ||
| PS12H/304 | 270 | 190 | 100 | TYPE 304L | 15/10 | 12/10 | 12 | PI012 | 252 | 150 | DOWNLOAD |
| PS16H/304 | 270 | 240 | 100 | TYPE 304L | 15/10 | 12/10 | 16 | PI016 | 252 | 200 | DOWNLOAD |
| PS06H/316 | 190 | 150 | 100 | TYPE 316L | 15/10 | 15/10 | 6 | PI006 | 172 | 110 | DOWNLOAD |
| PS09H/316 | 210 | 190 | 100 | TYPE 316L | 15/10 | 15/10 | 9 | PI009 | 192 | 170 | DOWNLOAD |
| PS12H/316 | 270 | 190 | 100 | TYPE 316L | 15/10 | 15/10 | 12 | PI012 | 252 | 150 | DOWNLOAD |
| PS16H/316 | 270 | 240 | 100 | TYPE 316L | 15/10 | 15/10 | 16 | PI016 | 252 | 200 | DOWNLOAD |
| DS012/304 | 270 | 190 | 125 | TYPE 304L | 15/10 | 12/10 | teli | PI012 | 252 | 150 | DOWNLOAD |
| DS016/304 | 270 | 240 | 125 | TYPE 304L | 15/10 | 12/10 | teli | PI016 | 252 | 200 | DOWNLOAD |
| DS020/304 | 320 | 230 | 150 | TYPE 304L | 15/10 | 12/10 | teli | PI020 | 280 | 190 | DOWNLOAD |
| DS025/304 | 320 | 280 | 150 | TYPE 304L | 15/10 | 12/10 | teli | PI025 | 280 | 240 | DOWNLOAD |
| DS043/304 | 400 | 300 | 150 | TYPE 304L | 15/10 | 12/10 | teli | PI043 | 360 | 260 | DOWNLOAD |
| DS006/316 | 190 | 150 | 125 | TYPE 316L | 15/10 | 15/10 | teli | PI006 | 172 | 110 | DOWNLOAD |
| DS010/316 | 210 | 210 | 125 | TYPE 316L | 15/10 | 15/10 | teli | PI009 | 192 | 170 | DOWNLOAD |
| DS012/316 | 270 | 190 | 125 | TYPE 316L | 15/10 | 15/10 | teli | PI012 | 252 | 150 | DOWNLOAD |
| DS016/316 | 270 | 240 | 125 | TYPE 316L | 15/10 | 15/10 | teli | PI016 | 252 | 200 | DOWNLOAD |
| DS020/316 | 320 | 230 | 150 | TYPE 316L | 15/10 | 15/10 | teli | PI020 | 280 | 190 | DOWNLOAD |
| DS025/316 | 320 | 280 | 150 | TYPE 316L | 15/10 | 15/10 | teli | PI025 | 280 | 240 | DOWNLOAD |
| DS040/316 | 400 | 200 | 150 | TYPE 316L | 15/10 | 15/10 | teli | PI040 | 360 | 160 | DOWNLOAD |
| DS060/316 | 600 | 200 | 150 | TYPE 316L | 15/10 | 15/10 | teli | PI060 | 565 | 152 | DOWNLOAD |
MEGJEGYZÉS: Kérésre minden TYPE 316L doboz minősíthető c UL us NEMA 4-4X minősítéssel.
DS és PS Tartozékok
A kiegészítők széles választékának köszönhetően, a szekrények teljes mértékben testreszabhatók.
Széleskörű megoldások, javaslatok megtekinthetők a” jellemzők” fejezetben.
