Cx-A Monoblokk Szekrények

Cx-A Monoblokk Szekrények

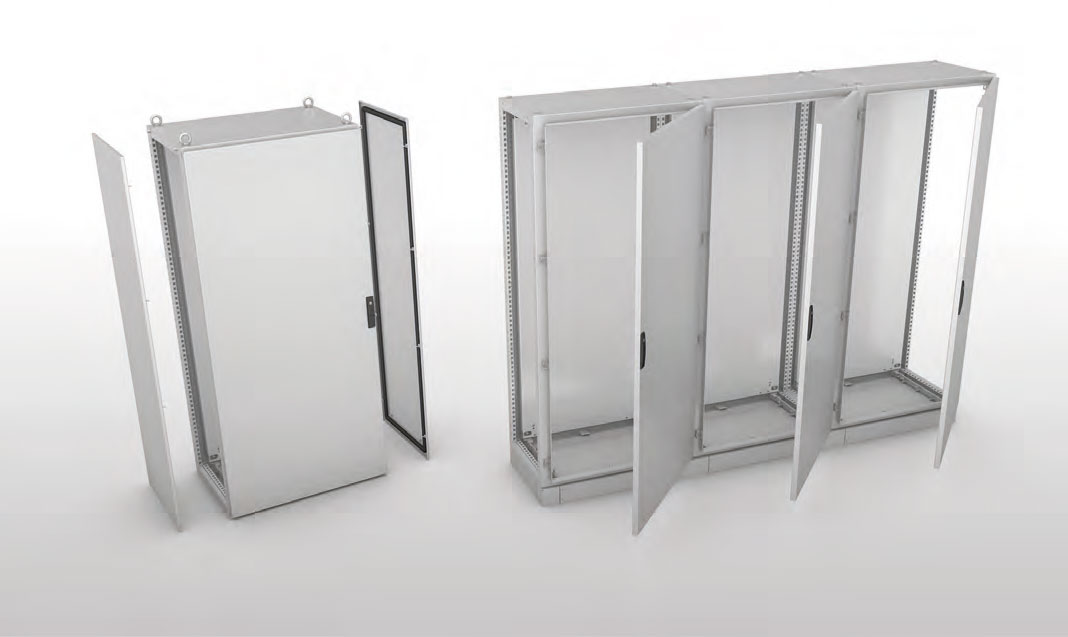

MONOBLOKK SZEKRÉNYEK LEVEHETŐ OLDALLEMEZEKKEL – „CX-A” SOROZAT
• Anyag: finom polírozású és védelemmel ellátott EN 1.4301 (TYPE 304L) rozsdamentes acél, 2 mm lemezvastagságú ajtóval és 1,5 mm lemezvastagságú szekrény és oldallemezekkel.
• Teli vagy 3+3 mm biztonsági üveges első ajtó, rozsdamentes acél, furatos merevítő kerettel a berendezések rögzítése és/vagy a kábelvezető csatornák és a tartozékok felszerelésére.
•  Kérésre, a teli ajtóra különböző méretű részleges ablakot lehet készíteni vagy más anyagot használni üveg helyett (polikarbonát lemez vagy alumínium, szitanyomáshoz)
•  A nem hozzáférhető hátlap és tető egyetlen lemezből készül.
•  Levehető oldallemezek csavarozva, külön kell megrendelni.
•  Kéttollú ajtózár külső védőlemezzel, üveggel kevert fekete poliamidból, 4 pontos zárás és BT kulcs. Igény szerint más típusú ajtózárra cserélhető ( lásd a szekrény tartozékok fejezetben).
• A szekrény alja három típusú kábeláteresztő közül választható, egy vagy több darabból álló vagy gilotin típusú, védettséget biztosító szigetelő tömítéssel ellátva, külön rendelni ( lásd a szekrény alkatrészeket)
• TYPE 316L rozsdamentes acél belső zsanérok, 120°-ban nyithatók a CEI EN 60204-1 előírása szerint.
•  Az ajtó maximális teherbírása: 30 kg.
• Emelés emelőfülekkel
•  Automata rendszerrel felvitt poliuretán habtömítés.
•  Horganyzott belső lemez, külön kell rendelni ( lásd a szekrény alkatrészeket).
•  Földelés előkészítés, a vonatkozó törvényeknek megfelelően.
•  Védettség:IP66
• A szekrényeket különböző típusú rozsdamentes lemezből és méretekkel lehet gyártani, a vevő rajzai  és kérése szerint.
• Minden CX-A típusú szektény Rádió Frekvenciás Azonosítóval van ellátva
CX-A Monoblokk Szekrények

LEVEHETŐ OLDALLAPOK SZERELŐLAPOK OLDALLAPOK LÁBAZATOK H.100 LÁBAZATOK H.200
ART/ITEM L H P ART/ITEM X Y ART/ITEM ART/ITEM ART/ITEM
EGY AJTÓ CX0684A 608 1800 400 PA0517 497 1692 CX84A ZX06104 ZX06204
CX0685A 608 1800 500 PA0517 497 1692 CX85A ZX06105 ZX06205
CX0686A 608 1800 600 PA0517 497 1692 CX86A ZX06106 ZX06206
CX0884A 808 1800 400 PA0717 697 1692 CX84A ZX08104 ZX08204
CX0885A 808 1800 500 PA0717 697 1692 CX85A ZX08105 ZX08205
CX0886A 808 1800 600 PA0717 697 1692 CX86A ZX08106 ZX08206
CX1084A 1008 1800 400 PA0917 897 1692 CX84A ZX10104 ZX10204
CX1085A 1008 1800 500 PA0917 897 1692 CX85A ZX10105 ZX10205
CX1086A 1008 1800 600 PA0917 897 1692 CX86A ZX10106 ZX10206
CX0604A 608 2000 400 PA0519 497 1892 CX04A ZX06104 ZX06204
CX0605A 608 2000 500 PA0519 497 1892 CX05A ZX06105 ZX06205
CX0606A 608 2000 600 PA0519 497 1892 CX06A ZX06106 ZX06206
CX0804A 808 2000 400 PA0719 697 1892 CX04A ZX08104 ZX08204
CX0805A 808 2000 500 PA0719 697 1892 CX05A ZX08105 ZX08205
CX0806A 808 2000 600 PA0719 697 1892 CX06A ZX08106 ZX08206
CX1004A 1008 2000 400 PA0919 897 1892 CX04A ZX10104 ZX10204
CX1005A 1008 2000 500 PA0919 897 1892 CX05A ZX10105 ZX10205
CX1006A 1008 2000 600 PA0919 897 1892 CX06A ZX10106 ZX10206
DUPLA AJTÓ CX1284A 1211 1800 400 PA1117 1100 1692 CX84A ZX12104 ZX12204
CX1285A 1211 1800 500 PA1117 1100 1692 CX85A ZX12105 ZX12205
CX1286A 1211 1800 600 PA1117 1100 1692 CX86A ZX12106 ZX12206
CX1204A 1211 2000 400 PA1119 1100 1892 CX04A ZX12104 ZX12204
CX1205A 1211 2000 500 PA1119 1100 1892 CX05A ZX12105 ZX12205
CX1206A 1211 2000 600 PA1119 1100 1892 CX06A ZX12106 ZX12206


Megjegyzés: Kérésre minden egy ajtós szekrény ellátható c UL us NEMA 12 minősítéssel. Kérésre az 1200  széles kétajtós szekrények is minősíthetőek c UL us NEMA 12 minősítéssel.





RX-A Monoblokk szekrények

Finoman polírozott, TYPE 304L rozsdamentes lemezből készült, terminálként használható moduláris szerkezet. Zsanérral ellátott ajtóval vagy csavarozott előlappal van ellátva. Zárt tetővel és hátlappal. Kompatibilis a “CX sorozat” szekrényeivel. Külömböző kiegészítőkkel személyre szabkhatóak ( sztenderd oldallapok, elválasztók, lábazat, állítható lábak, stb.). Védettség IP66.

CX-A KÁBELFELVEZETŐK SZERELŐLAPOK OLDALLAPOK LÁBAZATOK H.100 LÁBAZATOK H.200
ART/ITEM L H P ART/ITEM X Y ART/ITEM ART/ITEM ART/ITEM
CSAVAROZOTT ELŐLAP RX0384A 308 1800 400 PA0217 197 1692 CX84A ZX03104 ZX03204
RX0385A 308 1800 500 PA0217 197 1692 CX85A ZX03105 ZX03205
RX0386A 308 1800 600 PA0217 197 1692 CX86A ZX03106 ZX03206
RX0304A 308 2000 400 PA0219 197 1892 CX04A ZX03104 ZX03204
RX0305A 308 2000 500 PA0219 197 1892 CX05A ZX03105 ZX03205
RX0306A 308 2000 600 PA0219 197 1892 CX06A ZX03106 ZX03206
RX0484A 408 1800 400 PA0317 297 1692 CX84A ZX04104 ZX04204
RX0485A 408 1800 500 PA0317 297 1692 CX85A ZX04105 ZX04205
RX0486A 408 1800 600 PA0317 297 1692 CX86A ZX04106 ZX04206
RX0404A 408 2000 400 PA0319 297 1892 CX04A ZX04104 ZX04204
RX0405A 408 2000 500 PA0319 297 1892 CX05A ZX04105 ZX04205
RX0406A 408 2000 600 PA0319 297 1892 CX06A ZX04106 ZX04206
ZSANÉRRAL ELLÁTOTT ELSŐ AJTÓ RXP0384A 308 1800 400 PA0217 197 1692 CX84A ZX03104 ZX03204
RXP0385A 308 1800 500 PA0217 197 1692 CX85A ZX03105 ZX03205
RXP0386A 308 1800 600 PA0217 197 1692 CX86A ZX03106 ZX03206
RXP0304A 308 2000 400 PA0219 197 1892 CX04A ZX03104 ZX03204
RXP0305A 308 2000 500 PA0219 197 1892 CX05A ZX03105 ZX03205
RXP0306A 308 2000 600 PA0219 197 1892 CX06A ZX03106 ZX03206
RXP0484A 408 1800 400 PA0317 297 1692 CX84A ZX04104 ZX04204
RXP0485A 408 1800 500 PA0317 297 1692 CX85A ZX04105 ZX04205
RXP0486A 408 1800 600 PA0317 297 1692 CX86A ZX04106 ZX04206
RXP0404A 408 2000 400 PA0319 297 1892 CX04A ZX04104 ZX04204
RXP0405A 408 2000 500 PA0319 297 1892 CX05A ZX04105 ZX04205
RXP0406A 408 2000 600 PA0319 297 1892 CX06A ZX04106 ZX04206

Megjegyzés: Kérésre minden egy ajtós szekrény ellátható c UL us NEMA 12 minősítéssel.

Setti di separazione

Setti di separazione
