Armadi Serie CX-A

Armadi Serie CX-A

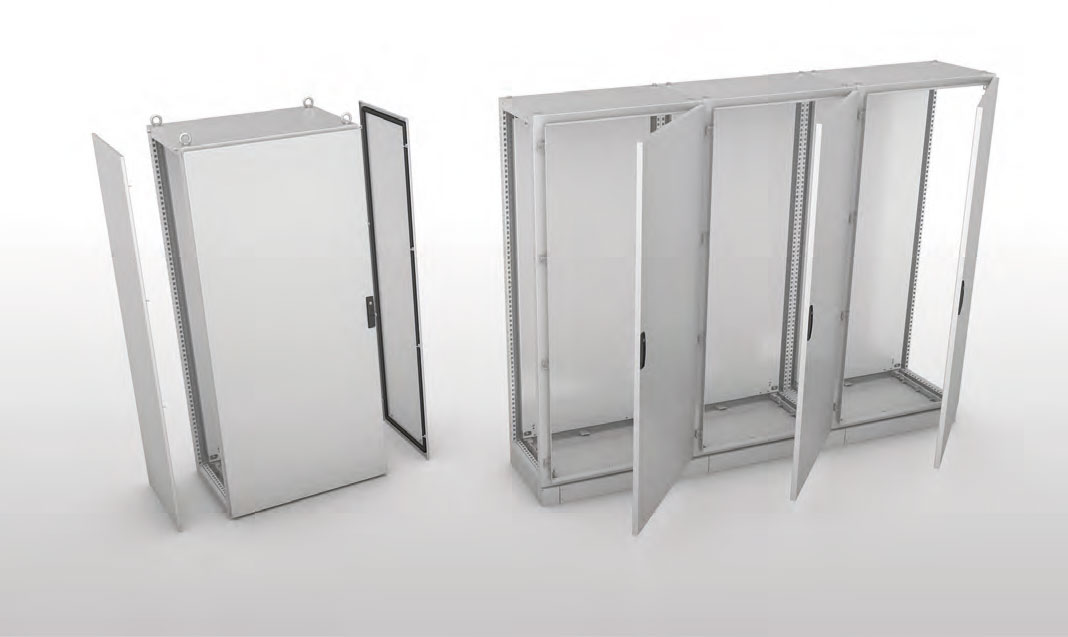

ARMADI MONOBLOCCO FIANCHI ASPORTABILI SERIE CX-A
• Materiale: acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto, spessore porta 20/10 spessore fasciame e fiancate 15/10.
• Porta anteriore, cieca oppure con vetro stratificato 3+3 antisfondamento, con cornice interna di rinforzo forata per poter sostenere apparecchiature e o fissare canaline ed accessori.
• A richiesta è possibile effettuare sulla porta cieca finestrature parziali o con materiali diversi (policarbonato oppure alluminio per serigrafie).
• Parte posteriore non accessibile e cielo non asportabile, ricavati da un unico foglio di lamiera.
• Fiancate laterali asportabili imbullonate, da ordinare separatamente.
• Serratura a doppio pettine con mostrina esterna in poliammide nera caricato vetro, con chiusura in 4 punti con chiave BT. A richiesta può essere sostituita da serrature diverse (vedi accessori per armadi).
• Il fondo dell’armadio può essere dotato di tre diversi tipi di piastre passacavi: in un solo pezzo, multiple oppure multiple con ghigliottina, da ordinare separatamente (vedere accessori per armadi).
• Cerniere interne in acciaio inox TYPE 316L che permettono l’apertura a 120° come da raccomandazioni CEI EN 60204-1.
• Peso massimo supportabile dalla porta: 30 kg.
• Guarnizione di tenuta in poliuretano espanso a stesura robotizzata.
• Piastra interna in sendzimir da ordinare separatamente (vedi accessori per armadi).
• Predisposizione per la messa a terra come da normative vigenti.
• Grado di protezione: IP66 (moduli L.1200 IP65).
• Tutte le composizioni di armadi CX-A sono dotate di RFID



Armadi Monoblocco CX-A

FIANCHI ASPORTABILI PIASTRE INTERNE FIANCATE ZOCCOLI H.100 ZOCCOLI H.200
ART/ITEM L H P ART/ITEM X Y ART/ITEM ART/ITEM ART/ITEM
PORTA SINGOLA CX0684A 608 1800 400 PA0517 497 1692 CX84A ZX06104 ZX06204
CX0685A 608 1800 500 PA0517 497 1692 CX85A ZX06105 ZX06205
CX0686A 608 1800 600 PA0517 497 1692 CX86A ZX06106 ZX06206
CX0884A 808 1800 400 PA0717 697 1692 CX84A ZX08104 ZX08204
CX0885A 808 1800 500 PA0717 697 1692 CX85A ZX08105 ZX08205
CX0886A 808 1800 600 PA0717 697 1692 CX86A ZX08106 ZX08206
CX1084A 1008 1800 400 PA0917 897 1692 CX84A ZX10104 ZX10204
CX1085A 1008 1800 500 PA0917 897 1692 CX85A ZX10105 ZX10205
CX1086A 1008 1800 600 PA0917 897 1692 CX86A ZX10106 ZX10206
CX0604A 608 2000 400 PA0519 497 1892 CX04A ZX06104 ZX06204
CX0605A 608 2000 500 PA0519 497 1892 CX05A ZX06105 ZX06205
CX0606A 608 2000 600 PA0519 497 1892 CX06A ZX06106 ZX06206
CX0804A 808 2000 400 PA0719 697 1892 CX04A ZX08104 ZX08204
CX0805A 808 2000 500 PA0719 697 1892 CX05A ZX08105 ZX08205
CX0806A 808 2000 600 PA0719 697 1892 CX06A ZX08106 ZX08206
CX1004A 1008 2000 400 PA0919 897 1892 CX04A ZX10104 ZX10204
CX1005A 1008 2000 500 PA0919 897 1892 CX05A ZX10105 ZX10205
CX1006A 1008 2000 600 PA0919 897 1892 CX06A ZX10106 ZX10206
PORTA DOPPIA CX1284A 1211 1800 400 PA1117 1100 1692 CX84A ZX12104 ZX12204
CX1285A 1211 1800 500 PA1117 1100 1692 CX85A ZX12105 ZX12205
CX1286A 1211 1800 600 PA1117 1100 1692 CX86A ZX12106 ZX12206
CX1204A 1211 2000 400 PA1119 1100 1892 CX04A ZX12104 ZX12204
CX1205A 1211 2000 500 PA1119 1100 1892 CX05A ZX12105 ZX12205
CX1206A 1211 2000 600 PA1119 1100 1892 CX06A ZX12106 ZX12206


NOTA: Tutti gli armadi con porta singola sono certificabili c UL us NEMA 4-4X su richiesta. Gli armadi L.1200 a due porte sono certificabili c UL us NEMA 12 su richiesta.



Armadi Monoblocco RX-A

Struttura modulare, realizzata in acciaio inox TYPE 304L, finemente satinata. E’ atta ad essere utilizzata come morsettiera. E’ dotata  di pannello anteriore imbullonato oppure di porta cieca incernierata. Parte posteriore e cielo non accessibili. Compatibilità con gli armadi monoblocco “serie CX”. Sono personabilizzabili con differenti accessori (fiancate standard, setti di separazione, zoccoli, piedi ecc.), Grado di protezione IP66.

RISALITE CAVI x CX-A PIASTRE INTERNE FIANCATE ZOCCOLI H.100 ZOCCOLI H.200
ART/ITEM L H P ART/ITEM X Y ART/ITEM ART/ITEM ART/ITEM
PANNELLO ANTERIORE IMBULLONATO RX0384A 308 1800 400 PA0217 197 1692 CX84A ZX03104 ZX03204
RX0385A 308 1800 500 PA0217 197 1692 CX85A ZX03105 ZX03205
RX0386A 308 1800 600 PA0217 197 1692 CX86A ZX03106 ZX03206
RX0304A 308 2000 400 PA0219 197 1892 CX04A ZX03104 ZX03204
RX0305A 308 2000 500 PA0219 197 1892 CX05A ZX03105 ZX03205
RX0306A 308 2000 600 PA0219 197 1892 CX06A ZX03106 ZX03206
RX0484A 408 1800 400 PA0317 297 1692 CX84A ZX04104 ZX04204
RX0485A 408 1800 500 PA0317 297 1692 CX85A ZX04105 ZX04205
RX0486A 408 1800 600 PA0317 297 1692 CX86A ZX04106 ZX04206
RX0404A 408 2000 400 PA0319 297 1892 CX04A ZX04104 ZX04204
RX0405A 408 2000 500 PA0319 297 1892 CX05A ZX04105 ZX04205
RX0406A 408 2000 600 PA0319 297 1892 CX06A ZX04106 ZX04206
PORTA ANTERIORE INCERNIERATA RXP0384A 308 1800 400 PA0217 197 1692 CX84A ZX03104 ZX03204
RXP0385A 308 1800 500 PA0217 197 1692 CX85A ZX03105 ZX03205
RXP0386A 308 1800 600 PA0217 197 1692 CX86A ZX03106 ZX03206
RXP0304A 308 2000 400 PA0219 197 1892 CX04A ZX03104 ZX03204
RXP0305A 308 2000 500 PA0219 197 1892 CX05A ZX03105 ZX03205
RXP0306A 308 2000 600 PA0219 197 1892 CX06A ZX03106 ZX03206
RXP0484A 408 1800 400 PA0317 297 1692 CX84A ZX04104 ZX04204
RXP0485A 408 1800 500 PA0317 297 1692 CX85A ZX04105 ZX04205
RXP0486A 408 1800 600 PA0317 297 1692 CX86A ZX04106 ZX04206
RXP0404A 408 2000 400 PA0319 297 1892 CX04A ZX04104 ZX04204
RXP0405A 408 2000 500 PA0319 297 1892 CX05A ZX04105 ZX04205
RXP0406A 408 2000 600 PA0319 297 1892 CX06A ZX04106 ZX04206

NOTA: Tutti gli armadi con porta singola sono certificabili c UL us NEMA 4-4X su richiesta.

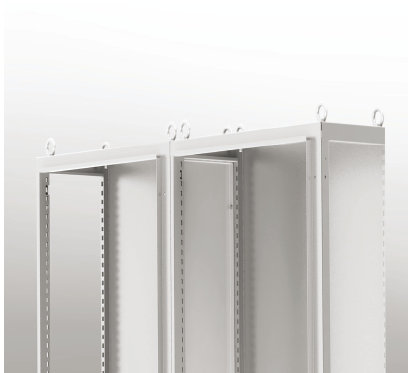

Setti di separazione

Setti di separazione
