Accessori per armadietti
Pannelli
PANNELLI

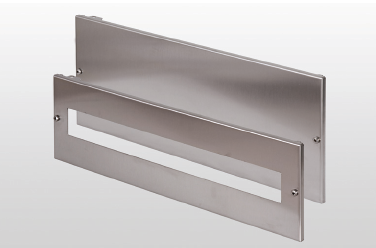

Realizzati in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato sono da imbullonate al telaio dell’armadietto. Sono disponibili in 2 altezze, 150 e 200 mm, sia preforati che ciechi; questi ultimi, a richiesta, possono essere forati a disegno. Consentono l’alloggiamento di n. 24 moduli per ogni piastra e la loro distanza dalla porta a vetro è di 50 mm.
• PQM150F – pannello forato per 24 moduli H 150 mm.
• PQM150C – pannello cieco H 150 mm.
• PQM200F – pannello forato per 24 moduli H 200 mm.
• PQM200C – pannello cieco H 200 mm.
Barre DIN
BARRE DIN

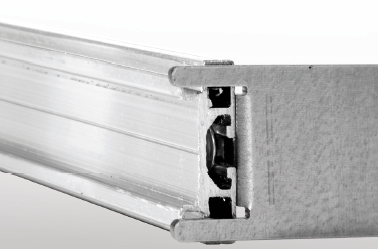

Barre in estruso d’alluminio, sono complete di staffe di supporto in acciaio zincato. Sono da ordinare a parte in quanto non comprese nella fornitura dei pannelli.
• DINQM24 – barra DIN completa di staffe
Controporte
CONTROPORTE

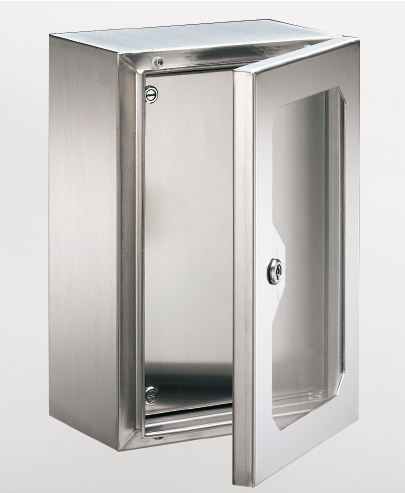

Fornita in kit di montaggio è da utilizzare per montare apparecchiature all’interno degli armadietti in zona protetta e sotto chiave, è applicabile su tutti gli armadietti serie Q ad una sola porta. Sono costruite in acciaio inox EN 1.4301- (TYPE 304L), satinato finemente e protetto con film adesivo in PVC, spessore 12/10 e 15/10.
Detta controporta può essere incernierata indifferentemente sia a destra che a sinistra. In dotazione standard vengono fornite serrature cromate a intaglio. Sulle controporte è possibile applicare strumenti con un peso massimo complessivo di 12 kg.
• La distanza fra porta e controporta 45 mm .
• Grado di protezione IP 20.
• A richiesta vengono realizzate forature a disegno.
Sovraporte
SOVRAPORTE

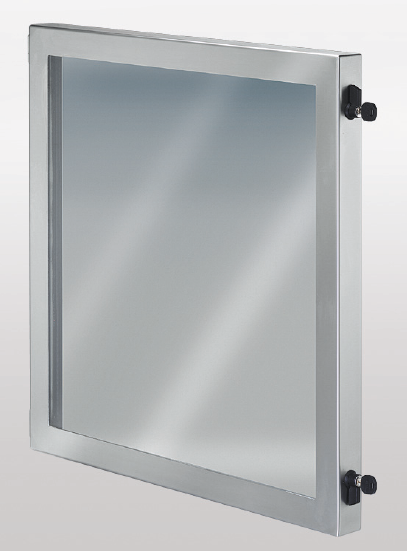

Realizzate in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e dotate di oblò in vetro stratificato 3+3 antisfondamento, sono particolarmente indicate nei casi in cui si debbano proteggere strumenti applicati sulle porte esterne. Dotate di serrature a galletto zincata nera, con chiave tipo Yale e guarnizione di tenuta ad incastro, hanno un’apertura di 180°. Grado di protezione IP65.
NOTA: se montate su larghezze superiori a quelle della sovraporta stessa apertura max 90°.
PIASTRE INTERNE INOX
Realizzate in lamiera d’acciaio inox EN 1.4404 (TYPE 316L) con finitura 2B, sono disponibili per gli armadietti serie QL/QV, vengono fornite in kit di montaggio (sostituzione a carico dell’utilizzatore).
Tettucci
TETTUCCI PARAPIOGGIA

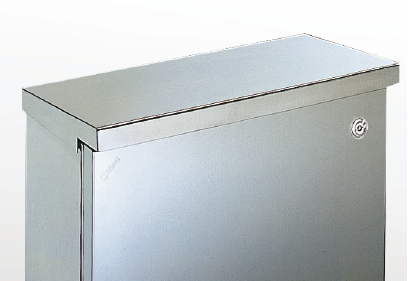

Realizzati in acciaio inox EN 1.4301 (TYPE 304L), finemente satinato e protetto, sono disponibili per tutti gli armadietti. Se ne consiglia l’uso nei casi in cui gli armadietti vengano installati in luoghi aperti e si rendesse necessario proteggerli dall’azione diretta delle intemperie. Sporgono di 25 mm. rispetto alla porta anteriore e sono forniti in kit di montaggio.
Fissaggi a parete
FISSAGGI A PARETE
Realizzati in inox EN 1.4404 (TYPE 316L) possono essere facilmente applicati sul retro degli armadietti tipo Q tramite il foro filettato già presente sugli stessi.
Nel caso di montaggio su cassette di grandi dimensioni è previsto un secondo foro da realizzarsi a carico del cliente.
La tenuta all’acqua è garantita da apposite guarnizioni.
Ogni kit è completo di istruzioni di montaggio, viti, dadi e rondelle.
• SP025 – kit fissaggi a parete da 4 pz
Realizzati in inox EN 1.4404 (TYPE 316L) hanno le stesse caratteristiche dei fissaggi cod. SP025 ma, rispetto a questi ultimi, sono dotati di una base di appoggio maggiore che permette di saldarli al contenitore senza usare viti di fissaggio (ad esempio per fissare la parte alta di armadi serie CC o CX-A). Sono predisposti per il fissaggio di un cavo di messa a terra.
• SP035 – kit fissaggi a parete da 4 pz
Realizzati in inox EN 1.4404 (TYPE 316L).
Fissaggi a parete per gli armadietti QLP / QVP codici 612, 812, 814, 128A.

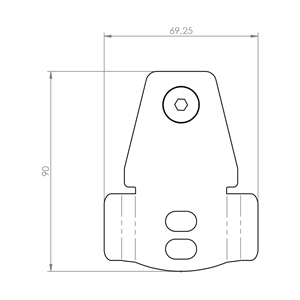

• SP025-QLP40 – kit fissaggi a parete da 4 pz
Realizzati in inox EN 1.4404 (TYPE 316L).
Fissaggi a parete per gli armadietti QLP / QVP codici 816, 616, 168A.

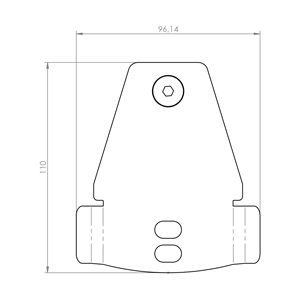

• SP025-QLP60 – kit fissaggi a parete da 4 pz
Serrature
SERRATURE

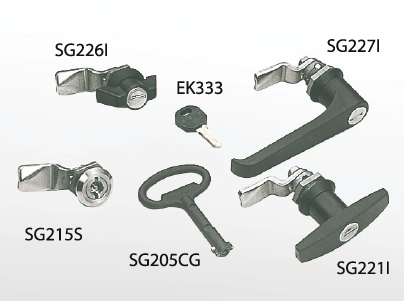

Per tutti i tipi di armadietti sono previste diverse serrature opzionali, tutte perfettamente intercambiabili con quelle montate in dotazione standard, sia con chiave a bassa tensione che con chiave tipo Yale.
Molle a Gas
MOLLE A GAS
Le molle a gas sono da utilizzare quando si vogliono aprire le porte ad ala di gabbiano (verso l’alto); ne agevolano l’apertura, sono dotate di un dispositivo di frenatura nella parte finale dell’estensione e raggiungono una posizione d’equilibrio a “porta aperta”.
Sono disponibili con portate diverse da scegliere in base alle condizioni d’applicazione.
In fase d’ordinazione, nei casi in cui sulle porte siano applicati strumenti e/o apparecchiature, è indispensabile fornirci i pesi e le posizioni di questi ultimi per determinare la molla più idonea.
• SA910 molla a gas singola da 10 Kg (comprensivo dei montaggio)
• SA915 molla a gas singola da 15 Kg (comprensivo dei montaggio)
• SA920 molla a gas singola da 20 Kg (comprensivo dei montaggio)
• SA930 molla a gas singola da 30 Kg (comprensivo dei montaggio)
• SA940 molla a gas singola da 40 Kg (comprensivo dei montaggio)
• SA950 molla a gas singola da 50 Kg (comprensivo dei montaggio)
Aste di sostegno
ASTE DI SOSTEGNO A CONTRAPPESO

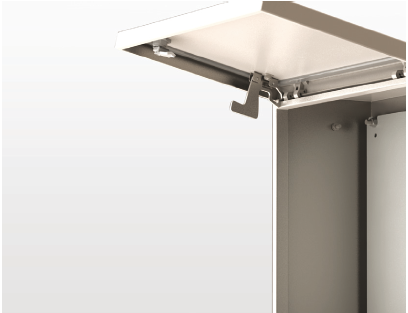

Le aste di sostegno sono applicabili agli armadietti quando c’è la necessità di aprire le porte verso l’alto ad “ali di gabbiano”. Prati-che e sicure, in fase di apertura si posizionano automaticamente in modo da mantenere la porta aperta. Si consiglia l’utilizzo di 2 aste, una sul lato destro ed una sul lato sinistro, a partire dalle dimen-sioni 600×600. Possono essere fornite in kit di montaggio oppure già montate sull’armadietto (Cod. montaggio MAS).
• ASQLVDX ASTA DI SOSTEGNO DX PER QL/QV/QLP/QVP
• ASQLVSX ASTA DI SOSTEGNO SX PER QL/QV/QLP/QVP
• ASQSMDX ASTA DI SOSTEGNO DX PER QS/QM
• ASQSMSX ASTA DI SOSTEGNO SX PER QS/QM
NOTA: per porte di grandi dimensioni e peso proprio oltre 12 Kg si consiglia di utilizzare le molle a gas.
Antichiusura
DISPOSITIVO ANTICHIUSURA

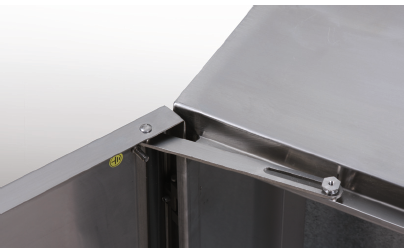

Realizzato in acciaio inox EN 1.4301 (TYPE 304L), è da utilizzare quando è necessario evitare la chiusura accidentale della porta.
Non adatto per porte con apertura ad ali di gabbiano (verso l’alto).
• DAC01 Dispositivo antichiusura in kit di montaggio.
Maniglia MNB – Maniglia MNK
MANIGLIE

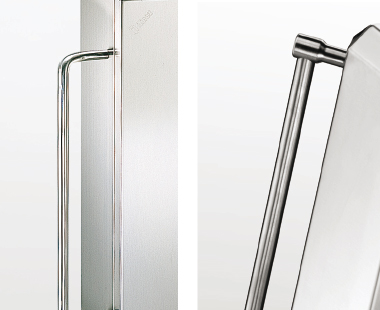

Realizzate in tondino d’acciaio inox TYPE 304L con finitura lucida, da utilizzare quando si utilizza l’armadietto per realizzare un box di comando. Fornite in kit di montaggio e sono disponibili in due versioni:
• MNB200 – maniglia con interasse di fissaggio 200 mm.
• MNB300 – maniglia con interasse di fissaggio 300 mm.
• MNK300 – maniglia con interasse di fissaggio 275 mm.
• MNK350 – maniglia con interasse di fissaggio 325 mm.
• MNK450 – maniglia con interasse di fissaggio 425 mm.
• MNK500 – maniglia con interasse di fissaggio 475 mm.
Piedistalli
PIEDISTALLI

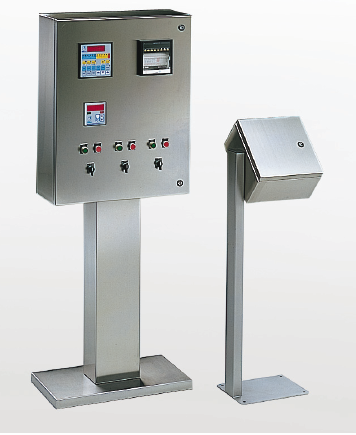

Ideati per essere utilizzati sia come semplice supporto che come passaggio cavi, sono in acciaio inox EN 1.4301 (TYPE 304L) e sono disponibili in due versioni.
PIEDISTALLO PR200
Realizzato con finiture satinate atto ad essere utilizzato sotto armadietti con profondità’ minima di 250 mm., è costituito da una colonna ripiegata a C, completa di coperchio imbullonato, dotato di guarnizione che lo rende ispezionabile. E’ completo di piastra interna in sendzimir. Grado di protezione IP65. E’ previsto l’utilizzo di una contropiastra in sendzimir per effettuare un solido fissaggio degli armadietti modulari alla sommità della colonna (per armadietti a partire da L. 600); dette contropiastre devono essere specificatamente richieste.
Per effettuare l’ordine utilizzare i seguenti codici:
• PPRQ6025 contropiastre per armadietti QL/QV64-66-67-69.
• PPRQ7530 contropiastre per armadietti QL/QV77-710.
PIEDISTALLO PR100
atto ad essere utilizzato per pulsantiere ed armadietti con profondità minima di 125 mm., è costituito da un tubolare inox micropallinato non ispezionabile e da una piastra di fissaggio a terra preforata.
Pressacavi
PRESSACAVI

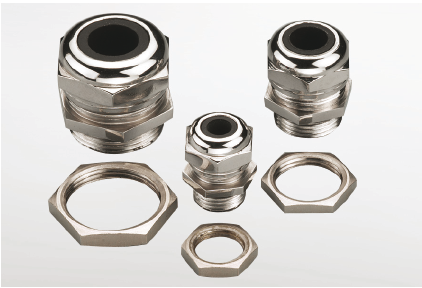

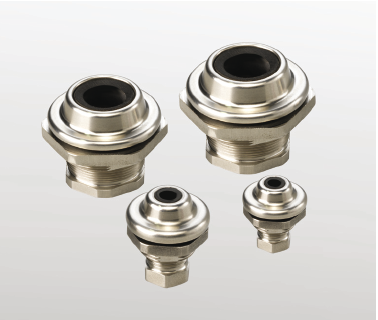

I pressacavi in acciaio inox sono da utilizzare quando si intende prevenire ogni rischio di corrosione. Questa serie, realizzata in UNI EN 1.4305 (TYPE 303), è particolarmente adatta all’impiego in ambienti umidi ed in condizioni di bagnasciuga.
La guarnizione, in FPM, oppone un effetto barriera all’irraggiamento radioattivo fino a 2×106 Gray e garantisce un’ottima resistenza alla tradizione del cavo.
• Grado di protezione IP68 secondo la normativa EN 60 529 E IP69K secondo la normativa DIN 40 050-T9.
• Range di temperatura: -20°C + 100°C, intermittente fino a 240°C.
• A richiesta sono disponibili anche in versione EMC.
Questi pressacavi vengono forniti senza ghiera: quando necessaria deve essere ordinata a parte.
pressacavo PG
pressacavo Metrico
ghiera PG
ghiera Metrica
Pressacavi Metrici
PRESSACAVI METRICI SANITARY
I pressacavi metrici sanitary serie PH rispondono ai requisiti per l’utilizzo nelle industrie alimentari, lattierocasearie, farmaceutiche e per tutti gli ambienti dove le normative igienico sanitarie devono essere assolutamente rispettate (Direttiva macchine 2006/42/EC DIN EN 1672-2-2005, Documenti EHEDG 8 E 13). Ciò grazie alle soluzioni tecniche adottate ed al design: superfici inclinate a 25% per evitare il ristagno dello sporco, spigoli raggiati, assenza di filettature, recessi, interstizi a contatto con l’ambiente esterno; sono a prova di manomissione in quanto impossibili da aprire dall’esterno.
Vengono forniti completi di OR, guarnizione standard di tenuta sul cavo e ghiera.
Sono realizzati in acciaio inox EN 1.4301 (TYPE 304L) con finitura lucida, la guarnizione, in EPDM, è idonea all’utilizzo negli ambienti per i quali il pressacavo è stato progettato: è comunque possibile, su richiesta fornire guarnizioni in materiali diversi.
Questi pressacavi vengono forniti completi di ghiera.
• Grado di protezione IP68 secondo la normativa EN 60 529 e IP69K secondo la normativa DIN 40 050-T9.
• Range di temperatura: -40°C + 120°C, intermittente fino a 140°C.
• A richiesta sono disponibili anche in versione EMC.
Tappi
TAPPI

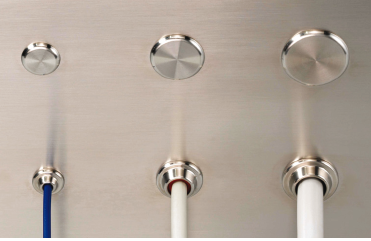

Realizzati In acciaio inox EN 1.4404 (TYPE 316L) per chiudere fori fatti per predisposizioni, rimasti inutilizzati. Con solo 4 articoli, utilizzando le apposite rondelle di centraggio, è possibile coprire tutti i fori compresi tra Ø 6,5 e Ø 40 mm. anche se sagomati per i pressacavi della serie “SANITARY”.
