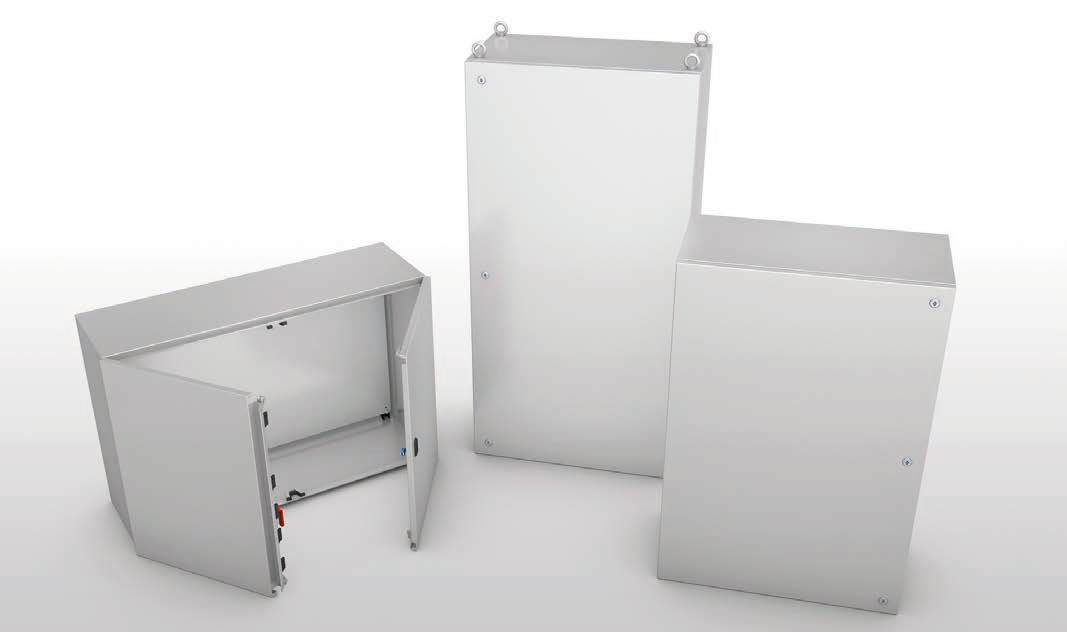

ARMADIETTI QLP
• Materiale: acciaio inox EN 1.4301 (TYPE 304L) satinato scotch brite e protetto 1 lato.
• Contenitore ricavato da un unico foglio di lamiera con sagomatura a pieghe multiple del bordo anteriore del fasciame.
• Piastra passacavi con guarnizione di tenuta (solo negli armadietti H1200 – H1600).
• Portella reversibile cieca.
• Serrature con impronta a doppio pettine del tipo unificato ø 3 per B.T. con parti esterne in acciaio inox.
• Cerniere interne in acciaio inox: apertura a 120° come da raccomandazioni CEI EN 60204-1.
• Peso massimo supportabile sulla porta: 12 kg.
• Guarnizione di tenuta in poliuretano espanso.
• Piastra interna in lamiera zincata sendzimir EN 10142 fissata al fondo del contenitore per mezzo di perni filettati M8 in dotazione, ad eccezione degli armadietti QLP616-QLP816-QLP168 per i quali la piastra interna è montata su guide per cui è registrabile in profondità.
• Predisposizione per la messa a terra come da normative vigenti.
• Grado di protezione IP66 per armadietti a porta unica, IP65 per armadietti a 2 porte.
• Predisposizione sul retro mediante 4 inserti M6 per fissaggio a parete (ad esclusione delle tipologie QLP con H o L =1600).
| ARMADIETTI | TIPO DI PORTA | PIASTRE INTERNE | DISEGNI | ||||
| ART/ITEM | L | H | P | TIPO PORTA | X | Y | |
| QLP46 | 450 | 600 | 400 | cieca | 420 | 540 | DOWNLOAD |
| QLP66 | 600 | 600 | 400 | cieca | 570 | 540 | DOWNLOAD |
| QLP68 | 600 | 800 | 400 | cieca | 570 | 740 | DOWNLOAD |
| QLP612 | 600 | 1200 | 400 | cieca | 570 | 1140 | DOWNLOAD |
| QLP616 | 605 | 1600 | 400 | cieca | 522 | 1522 | DOWNLOAD |
| QLP812 | 800 | 1200 | 400 | cieca | 770 | 1140 | DOWNLOAD |
| QLP814 | 800 | 1400 | 400 | cieca | 770 | 1340 | DOWNLOAD |
| QLP816 | 805 | 1600 | 400 | cieca | 722 | 1522 | DOWNLOAD |
| QLP128 | 1203 | 800 | 400 | cieca | 1170 | 740 | DOWNLOAD |
| QLP168 | 1603 | 800 | 400 | cieca | 1522 | 722 | DOWNLOAD |
ART. QLP612 – 616 – 812 – 816 con piastra passacavi
NOTA: Tutti gli armadi con porta singola sono certificabili c UL us NEMA 4-4X su richiesta. Gli articoli QLP128/168 sono certificabile c UL us NEMA 12 su richiesta.
