Box di comando BK

Box di comando BK

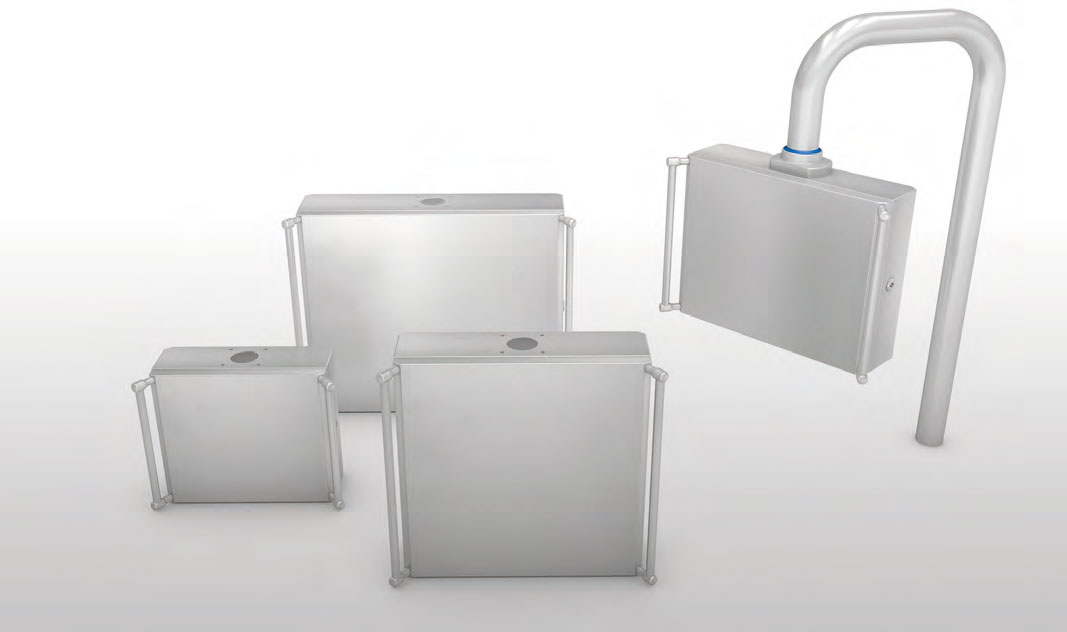

BOX DI COMANDO BK
•    Realizzati in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto.
•    Contenitore ricavato da un unico foglio di lamiera Sp.15/10 con sagomatura a pieghe multiple del bordo anteriore del fasciame e portella con spigoli raggiati.
•    Fasciame forato predisposto per il montaggio dei bracci snodati tipo TJ-TS-TL con giunto rotante cod. GKS..
•    Portella cieca incernierata con serratura laterale per sfruttare al massimo lo spazio di foratura.
•    Piastra interna non prevista.
•    Maniglie di presa ergonomiche in TYPE 304L, fornite su richiesta.
•    Cerniere interne in acciaio inox: apertura a 120° come da raccomandazioni CEI EN 60204-1.
•    Guarnizione di tenuta in bicomponente poliuretanico espanso.
•    Predisposizione per la messa a terra come da normative vigenti.
•    Grado di protezione IP66.
•    Serratura con impronta a doppio pettine del tipo unificato Ø 3 per B.T. con parti esterne in acciaio inox.
•    Monta giunto cod. GKS.



 DIMENSIONI ESTERNE  SPAZIO UTILE INGOMBRO CON MANIGLIE
ART. A B C D E F G H DISEGNI
BK33AM  350  300  130  240  240  102  165  400 DXF – STEP
BK43AM  450  350  130  340  290  102  165  500 DXF – STEP
BK44AM  450  450  130  340  390  102  165  500 DXF – STEP
BK54AM  520  450  130  410  390  102  165  570 DXF – STEP
BK55AM  500  500  130  390  440  102  165  550 DXF – STEP
BK65AM  600  500  150  490  440  122  185  650 DXF – STEP
BK75AM  675  550  150  565  490  122  185  650 DXF – STEP



 DIMENSIONI ESTERNE  SPAZIO UTILE INGOMBRO SENZA MANIGLIE
ART. A B C D E F DISEGNI
BK33A  350  300  130  240  240  102 DXF – STEP
BK43A  450  350  130  340  290  102 DXF – STEP
BK44A  450  450  130  340  390  102 DXF – STEP
BK54A  520  450  130  410  390  102 DXF – STEP
BK55A  500  500  130  390  440  102 DXF – STEP
BK65A  600  500  150  490  440  122 DXF – STEP
BK75A  675  550  150  565  490  122 DXF – STEP









Catalogo Box di comando e sistemi di sospensione
