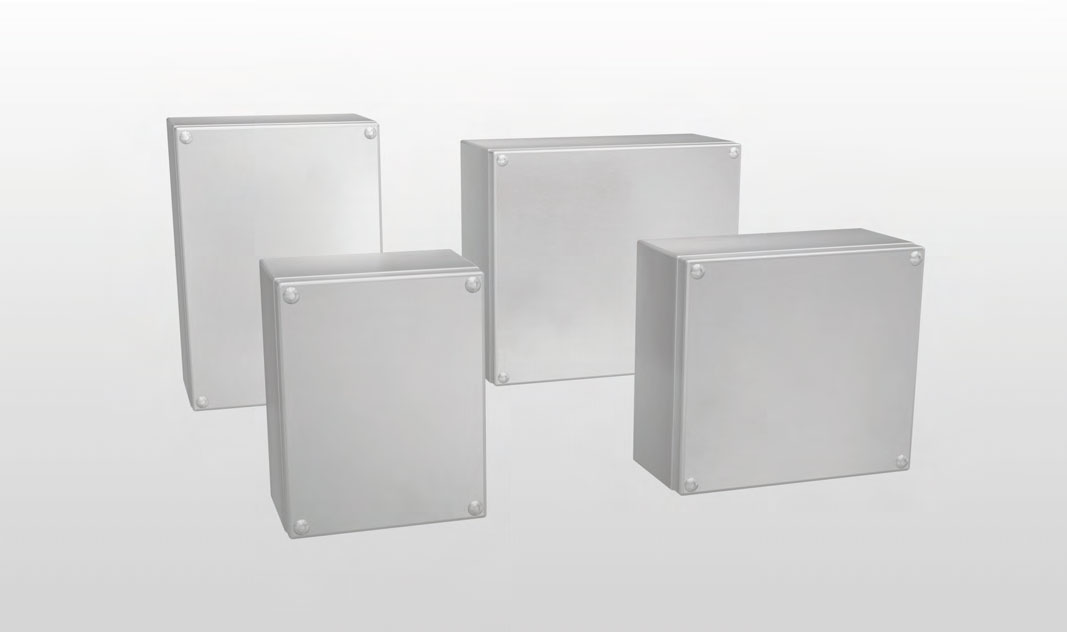

SCATOLE DI DERIVAZIONE DS – EX
• Realizzate in acciaio inox EN 1.4301 (TYPE 304L) oppure EN 1.4404 (TYPE 316L) satinato scotch brite e protetto 1 lato.
• Le avanzate tecniche di saldatura utilizzate consentono di mantenere inalterata la composizione chimica del materiale, evitando fenomeni di corrosione nelle zone di saldatura.
• Il coperchio è fissato con viti speciali M5 “antiperdita”.
• Guarnizione di tenuta in silicone espanso.
• L’involucro può essere utilizzato con le seguenti Massime Temperature di Superficie esterna:
da -40°C a + 180°C
• Predisposizione per la messa a terra come da normative vigenti.
• Sul fondo sono applicati prigionieri M6 inox per fissare barre e profilati.
• La piastra interna è realizzata in sendzimir. (su richiesta)
• Eventuali forature da eseguire nel rispetto dei parametri indicati nel manuale di istruzioni.
• Grado di protezione IP66 (CEI EN 60529).
• Certificati per zona 1 – 2 – 20 – 21 -22
| SCATOLE DI DERIVAZIONE “DS” | MATERIALE | PIASTRA INTERNA – OPZIONALE | ||||||||
| ART/ITEM | L | H | P | TIPO | GUARNIZIONE | SPESS.COP. | SPESS.FASC. | ART/ITEM | X | Y |
| DS006S/304-EX | 190 | 150 | 125 | TYPE 304L | SILICONE | 15/10 | 12/10 | PI006 | 172 | 110 |
| DS009S/304-EX | 210 | 190 | 125 | TYPE 304L | SILICONE | 15/10 | 12/10 | PI009 | 192 | 150 |
| DS012S/304-EX | 270 | 190 | 125 | TYPE 304L | SILICONE | 15/10 | 12/10 | PI012 | 252 | 150 |
| DS016S/304-EX | 270 | 240 | 125 | TYPE 304L | SILICONE | 15/10 | 12/10 | PI016 | 252 | 200 |
| DS020S/304-EX | 320 | 230 | 150 | TYPE 304L | SILICONE | 15/10 | 12/10 | PI020 | 280 | 190 |
| DS025S/304-EX | 320 | 280 | 150 | TYPE 304L | SILICONE | 15/10 | 12/10 | PI025 | 280 | 240 |
| DS043S/304-EX | 400 | 300 | 150 | TYPE 304L | SILICONE | 15/10 | 12/10 | PI043 | 360 | 260 |
| DS006S/316-EX | 190 | 150 | 125 | TYPE 316L | SILICONE | 15/10 | 15/10 | PI006 | 172 | 110 |
| DS009S/316-EX | 210 | 190 | 125 | TYPE 316L | SILICONE | 15/10 | 15/10 | PI009 | 192 | 150 |
| DS012S/316-EX | 270 | 190 | 125 | TYPE 316L | SILICONE | 15/10 | 15/10 | PI012 | 252 | 150 |
| DS016S/316-EX | 270 | 240 | 125 | TYPE 316L | SILICONE | 15/10 | 15/10 | PI016 | 252 | 200 |
| DS020S/316-EX | 320 | 230 | 150 | TYPE 316L | SILICONE | 15/10 | 15/10 | PI020 | 280 | 190 |
| DS025S/316-EX | 320 | 280 | 150 | TYPE 316L | SILICONE | 15/10 | 15/10 | PI025 | 280 | 240 |
| DS043S/316-EX | 400 | 300 | 150 | TYPE 316L | SILICONE | 15/10 | 15/10 | PI043 | 360 | 260 |
